1. Gauß'sches
Prinzip der kleinsten Fehlerquadrate (10 Punkte)
Die Funktion
soll im Bereich
optimal durch eine Gerade
angenähert werden.
a) Bestimmen Sie die Gleichung der Geraden
b) Skizzieren Sie das Ergebnis
Lösung:
2. DFT (11 Punkte)
Eine verrauschter
Cosinus (Amplitudenwerte +1, -1) mit der Frequenz 100
Hz wird mit der Blockgröße N=8 abgetastet. Die Messzeit ist 20ms.
a)
1P Tragen Sie
die Abtastwerte aus der nachfolgenden Tabelle in die Zeichnung ein.
b)
7P Berechnen
Sie aus den Abtastwerten die skalierte DFT für m=0, m=1, m=2, m=3.
c)
1P Wie groß
ist die Grundfrequenz für m=1?
d)
2P Welcher
prinzipielle Fehler wird bei dieser Abtastung gemacht?

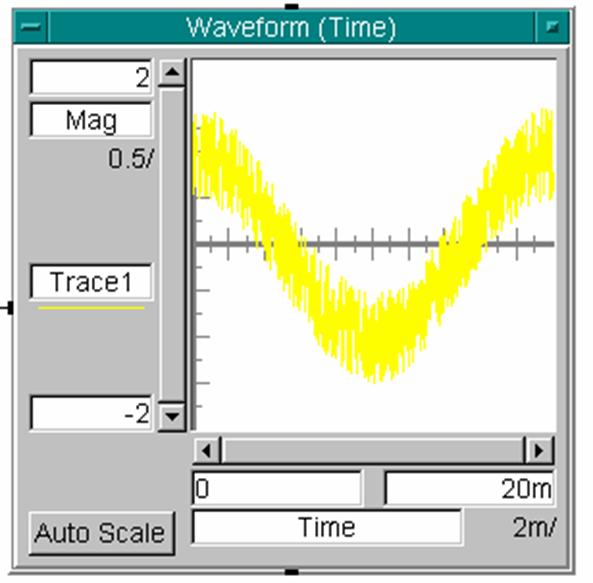

Bild 1: Verrauschter Cosinus
|
n= |
f(n) |
|
0 |
+1.173 |
|
1 |
+0.600 |
|
2 |
+0.323 |
|
3 |
-0.634 |
|
4 |
-1.419 |
|
5 |
-0.660 |
|
6 |
-0.271 |
|
7 |
+0.625 |
Lösung a :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 DGL - Übertragungsfunktion -
Systemantwort (10 Punkte)
Erstellen
Sie für die nachfolgende Schaltung die Übertragungsfunktion.
Schaltung mit R
und C
a) Erstellen
Sie die Übertragungsfunktion G(s)
b) Erstellen
Sie die Differentialgleichung für den Zeitbereich ( System ist am Anfang in
Ruhe)
c) Bestimmen Sie die Impulsantwort für die normierten Werte R=1, C=1,
d) Skizzieren
Sie die Impulsantwort für t=0 bis 6
Lösung
Aufgabe 3a
Lösung Aufgabe c
4 FIR-Filter (10 Punkte)
Eine
Bandsperre mit den Grenzfrequenzen fgoben = 200Hz und
fgunten=100Hz ist als FIR-Filter für N=3 zu
entwerfen. Die Abtastfrequenz beträgt fa=5 kHz.
a) Berechnen
Sie die Filtergleichung für das FIR-Filter
b) Berechnen und skizzieren Sie die Antwort des FIR-Filters auf einen Impuls der Breite von 10 Abtastwerten.
Lösung:
5 Bitte weisen Sie die Zahlen der Bilder den Buchstaben des entsprechenden Bildes zu:
|
|
|
|
|
|
|
|
|
Bild 1 gehört zu Buchstabe: _ _
Bild 2 gehört zu Buchstabe: ___
Bild 3 gehört zu Buchstabe: ___
Bitte weisen Sie die Zahlen der Bilder den Buchstaben des entsprechenden Bildes zu:
|
|
|
|
|
|
|
|
|
CBild 1 gehört zu Buchstabe: __
Bild 2 gehört zu Buchstabe: __
Bild 3 gehört zu Buchstabe: __
Bitte weisen Sie die Zahlen der Bilder den Buchstaben des entsprechenden Bildes zu:
|
|
|
|
|
|
|
|
|
Bild 1 gehört zu Buchstabe: __
Bild 2 gehört zu Buchstabe: __
Bild 3 gehört zu Buchstabe: __
