Prüfung: Informationstechnik
Termin: Mittwoch,
17. Juli 2002
08:30 – 10:30
Prüfer: Prof. J. Walter
Hilfsmittel: beliebig
Name: _________________________
Vorname: _________________________
Bemerkung: _________________________
bitte keine rote Farbe verwenden
(nicht ausfüllen) !
|
Aufgabe |
mögl.
Punkte |
erreichte
Punkte |
|
1 |
10 |
|
|
2 |
11 |
|
|
3 |
10 |
|
|
4 |
10 |
|
|
5 |
9 |
|
|
|
|
|
|
|
|
|
|
Gesamt |
50 |
|
|
|
|
|
|
|
Note |
|
Bearbeiten
Sie die Aufgaben nur, falls Sie keine gesundheitlichen Beschwerden haben.
Viel
Erfolg
Bemerkung:
Sie können die Vorder- und Rückseite benutzten. Es werden nur die auf
den Prüfungsblättern vorhandenen oder fest mit den Prüfungsblättern verbundenen
Ergebnisse gewertet.
1. Gauß'sches Prinzip
der kleinsten Fehlerquadrate (10 Punkte)
Die Funktion
soll im Bereich
optimal durch eine Gerade
angenähert werden.
a) Bestimmen Sie die Gleichung der Geraden
b) Skizzieren Sie das Ergebnis
Lösung:
2. DFT (11 Punkte)

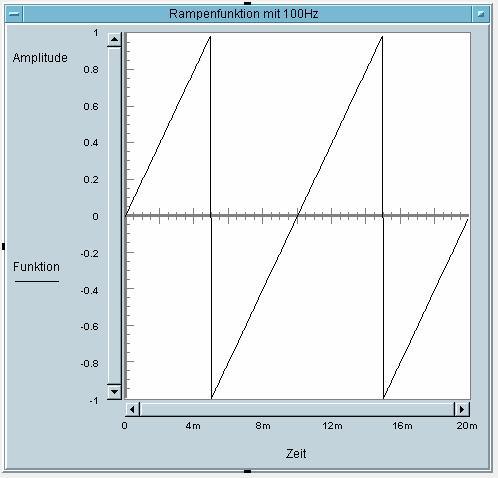

Eine Rampenfunktion
(Amplitudenwerte +1, -1) mit der Frequenz 100 Hz wird mit der Blockgröße N=10
abgetastet. Die Messzeit ist 20ms.
a)
2P Tragen Sie
die Abtastwerte in die Zeichnung und die Werte in die Tabelle ein.
b)
5P Berechnen
Sie aus den Abtastwerten die DFT für m=0, m=2, m=4.
c)
1P Wie groß
ist die Grundfrequenz für m=1?
d)
1P Wie groß
ist die Amplitude für m=1? Ohne Berechnung, jedoch mit Begründung.
e)
2P Welcher
prinzipielle Fehler wird bei dieser Abtastung gemacht?
Lösung b :
|
n= |
f(n) |
|
0 |
|
|
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
|
|
9 |
|
Lösung c :
3 DGL - Übertragungsfunktion -
Systemantwort (10 Punkte)
Erstellen
Sie für die nachfolgende Schaltung die Übertragungsfunktion.
Schaltung mit R,L
und C
a) Erstellen
Sie die Übertragungsfunktion G(s)
b) Erstellen
Sie die Differentialgleichung für den Zeitbereich ( System ist am Anfang in
Ruhe)
c) Bestimmen
Sie die Impulsantwort für die normierten Werte R=1, C=1, L=1
d) Skizzieren
Sie die Impulsantwort für t=0 bis 15
Lösung
Aufgabe 3a
4 FIR-Filter (10 Punkte)
Ein Bandpaß
mit den Grenzfrequenzen fgoben = 200Hz und fgunten=150Hz ist als FIR-Filter für
N=3 zu entwerfen. Die Abtastfrequenz beträgt fa=5 kHz.
a) Berechnen
Sie die Filtergleichung für das FIR-Filter
b) Berechnen und skizzieren Sie die Antwort des FIR-Filters auf einen Impuls der Breite von 10 Abtastwerten.
5 Bitte weisen Sie die Zahlen der Bilder den Buchstaben des entsprechenden Bildes zu:
|
|
|
|
|
|
|
|
|
Bild 1 gehört zu Buchstabe: __
Bild 2 gehört zu Buchstabe: __
Bild 3 gehört zu Buchstabe: __
Bitte weisen Sie die Zahlen der Bilder den Buchstaben des entsprechenden Bildes zu:
|
|
|
|
|
|
|
|
|
Bild CBild 1 gehört zu Buchstabe: __
Bild 2 gehört zu Buchstabe: __
Bild 3 gehört zu Buchstabe: __
Bitte weisen Sie die Zahlen der Bilder den Buchstaben des entsprechenden Bildes zu:
|
|
|
|
|
|
|
|
|
Bild 1 gehört zu Buchstabe: __
Bild 2 gehört zu Buchstabe: __
Bild 3 gehört zu Buchstabe: __
