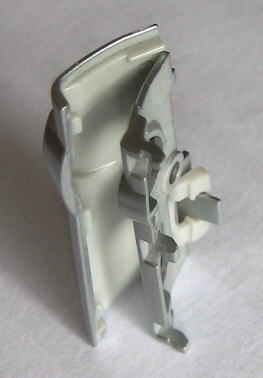

A/V-USB-Klappe

Die A/V-USB-Klappe ist in das kleine Seitenelement eingehakt.

Um die Blende abzunehmen muss die Schraube an der Blende selbst und die zwei schwarzen Schrauben neben der Trageöse entfernt werden, dann den schwarzen Gummibelag akkuklappenseitig aushaken, dabei das danebenliegende Gehäuseblech ca. 0,5mm wegziehen (den Fingernagel dazwischenklemmen) um den Haken leichter ausrasten zu können.

Zerlegen der Canon PowerShot S80

Siehe auch Canon PowerShot S80 Repair Manual

Mehr Informationen unter:
http://www.canon.de/About_Us/News/Consumer_Releases/foto/PowerShot_S80.asp

Ursprüngliche Problembeschreibung

Verursacht durch ein verklemmtes Objektiv ertönt beim Einschalten der Kamera ein ratterndes Geräusch. Im Display wird der Fehler E18 angezeigt. Da das Objektiv durch eine Verkantung nicht 100% eingefahren werden kann, lässt sich auch der Objektivdeckel nicht zuschieben. Die Kamera kann nicht mehr für Aufnahmen verwendet werden, auf der Speicherkarte enthaltene Bilder werden jedoch angezeigt (Play Mode).

Lösungsweg

Die Kamera muss geöffnet werden, um das verklemmte Objektiv zu zerlegen, um es wieder freigängig zu bekommen.

Vorgehensweise

Die Vorgehensweise gliedert sich in folgende Schritte, die anschließend detailliert mit Fotos erläutert sind:

Öffnen des Gehäuses
Entfernen des Displays
Entfernen der Bedienteile
Ausbauen des Objektivs
Zerlegen des Objektivs
Lösen der Verklemmung
Zusammenbau

Öffnen des Gehäuses

Das Gehäuse besteht aus zwei Schalen, die entfernt werden müssen:

6 sichtbare Schrauben (2 jeweils links, rechts und unten) lösen
1 Schraube in AV/USB-Klappe lösen und Klappe abziehen
Vorsichtig beide Schalen von unten her nach außen ziehen. Eine Verhakung auf der Oberseite muss mit sanfter Gewalt gelöst werden. Seitlich auf der Innenseite der Schalenteile sind kleine Ösenblättchen für die Schrauben angenietet. Diese können leicht abbrechen, also Vorsicht!
Die Schale mit dem Objektivdeckel zuerst abnehmen
Nun die rückseitige Schale abhebeln und in Richtung AV/USB-Buchse abnehmen

Bild 07

Entfernen des Displays

2 Schrauben vom Display lösen (unten links und oben rechts)

Bild 08

Die 2 Folienkabel auf der linken Seite des Displays lösen
Display abnehmen

Bild 06

Entfernen der Bedienteile

4 Schrauben lösen: oben links, unten links, Mitte rechts (dicke lange Schraube), oben Mitte (lange dünne Schraube)
2-adriges Kabel des Auslöseknopfes abziehen

Bild 09

Schwarze Plastik-Lederimitat-Lasche anheben, dabei Öse/Nase auf der Vorderseite beachten, und den schwarzen Zierstreifen "PowerShot S80 aushängen". Die Plastik-Lederimitat-Lasche kann nun entfernt werden

Bild 10

1 (große) Schraube an der Stirnseite (Wählrad) lösen
Folienkabel des Wählrads lösen

Bild 11

Wählrad abnehmen
Zoom-Wippschalter: 1 (kleine) Schraube am Bedienfeld (links) lösen, 1 (große) Schraube rechts lösen
Zoom-Wippschalter abnehmen

Bild 12

Folienkabel oben rechts lösen
1 Schraube (oben rechts) unter dem Folienkabel lösen

Bild 13

Bedienfeld nach oben klappen und das darunter befestigte Folienkabel abhebeln

Bild 14

Bild 15

Ausbauen des Objektivs

Alle Folienkabel, die auf der Platine unter dem Bedienfeld angebracht sind, lösen
2 Schrauben (großer Steigung) auf der Mitte der Unterseite links vom Batteriedeckel lösen
1 Schraube auf Mitte der der Unterseite lösen (oben links von den 2 vorherigen Schrauben gesehen)

Bild 16

2 Schrauben am Blitz lösen
4 Schrauben an der Rückwand des Objektivs lösen
Objektiv herausdrehen, dabei in der Kameramitte anfangen

Bild 18

Bild 19

Zerlegen des Objektivs

1 Schraube an der Fokus-LED lösen
Folienkabel am Motor lösen (Schraubenzieher in Nut führen und heraushebeln)

BILD 28

Das selbe Folienkabel an einer anderen Stelle neben der Fokus-LED lösen (Schraubenzieher in Nut führen und heraushebeln)

BILD 30

2 Folienkabel an der Unterseite des Objektivs lösen (beachten, dass sie verdreht sind)

BILD 29

5 Schrauben auf der Objektiv-Rückseite lösen (NICHT die 3 versiegelten Schauben!)

BILD 20

Hakenbefestigung am Motor vorsichtig entriegeln (Vorsicht, kann leicht abbrechen!)

BILD 24

CCD mit Motor und Folienkabeln abnehmen. Achtung, dabei können die Zahnräder herausfallen. Daher am besten die Zahnräder mit herausnehmen

BILD 31
BILD 33 (CCD)
BILD 34 Zahnräder
BILD 35 Zahnräder

Der Sucher kann mittels 3 Schrauben entfernt werden (nicht notwendig)
Die äußere Objektivzylinderschale kann abgezogen werden, dabei die beiden Folienkabel durch die Schlitze ziehen

BILD 36

Den dünnen Ring auf der Objektivvorderseite beachten

Lösen der Verklemmung

Wie auf Bild 37 zu sehen ist, hat sich eine Führungsschraube gelöst und verklemmt. Deswegen konnte das Objektiv nicht ausgefahren werden. Dadurch wurde der Zahnkranz an einer Objektivzylinderschale beschädigt. Die Führungsschraube wurde entfernt und wieder an ihren Platz eingesetzt. Bemerkenswert ist, dass eine der 2 weiteren Führungsschrauben locker war.

BILD 37
BILD 39

Zusammenbau

Nun sollte das Ergebnis so aussehen:

Wer genau aufgepasst hat, baut alles wieder rückwärts zusammen.
