Realisierung

 Prototyp der Platine

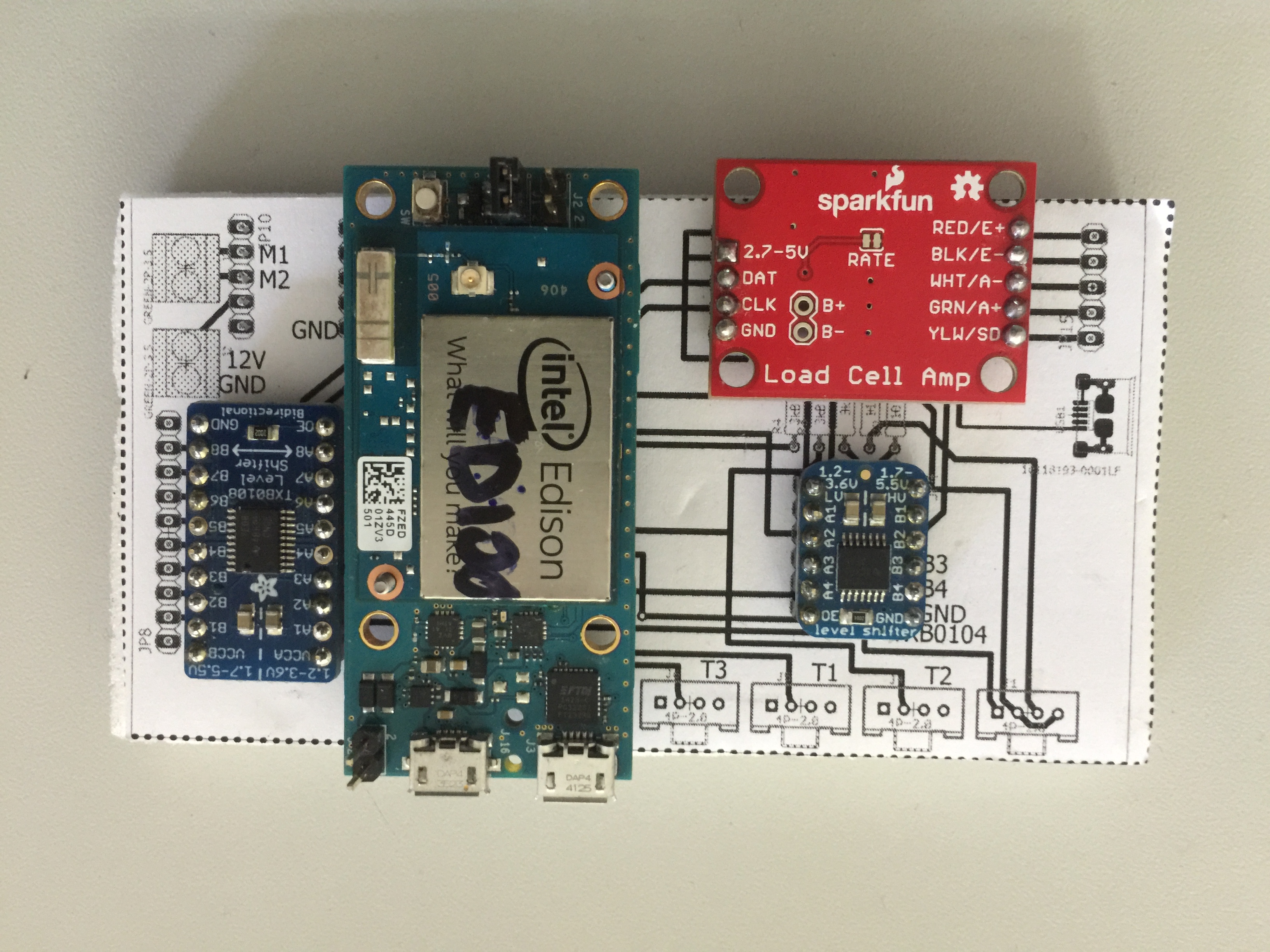

Nachdem der Schaltplan und das Layout in Eagle erstellt worden sind, wurde das Platinenlayout ausgedruckt und auf eine Schaumstoffplatte geklebt. So konnten alle Bauteile auf den Prototypen aufgesteckt und die Lochabstände der Pinheads überprüft werden. Die Platine wird dann extern bestellt und nicht selbst gefertigt.

BOM

Ein Vorteil der Schaltplanerstellung unter Eagle ist der, dass die Bauteile direkt in eine BOM exportiert werden können. Diese Datei wird im .csv Format abgespeichert und kann dann bei Farnell hochgeladen werden. So können die Bauteile aus der BOM direkt in den Warenkorb geladen und bestellt werden.

• BOM
