Stand der Technik

1 Stand der Technik

Das System MOVITRANS® von SEW EURODRIVE besteht aus zwei Arten von Komponenten:

Stationären Komponenten
Mobilen Komponenten

Das System kann als 60A- oder 85A-System mit einem flachen oder u-förmigen Übertragerkopf aufgebaut werden.

1.1 Stationäre Komponenten

1.1.1 MOVITRANS® Einspeise-Steller TPS

Durch den MOVITRANS® Einspeise-Steller TPS wird die Wechselspannung des Drehstromnetzes, welche eine Frequenz von 50Hz hat, in eine Wechselspannung mit einer konstanten Frequenz von 25kHz gewandelt.

Der Einspeise-Steller ist mit 4kW oder mit 16kW Ausgangsleistung erhältlich.

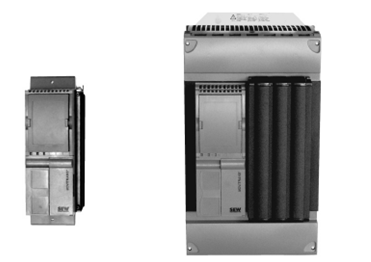

Abbildung 1: Einspeise-Steller TPS 10A 4kW*

Abbildung 2: Einspeise-Steller TPS 10A 16kW*

1.1.1 MOVITRANS® Anschaltmodul TAS

Durch das MOVITRANS® Anschaltmodul TAS wird die Wechselspannung (25kHz) des MOVITRANS® Einspeise-Steller TPS in einen konstanten sinusförmigen Strom gewandelt. Über einen Anpasstransformator wird dabei der Strom galvanisch vom Drehstromnetz getrennt. Ein Abgleich der Übertragungsstrecke wird durch Kompensationsbauteile realisiert.

Das Anschaltmodul ist mit 4kW oder mit 16kW Ausgangsleistung erhältlich.

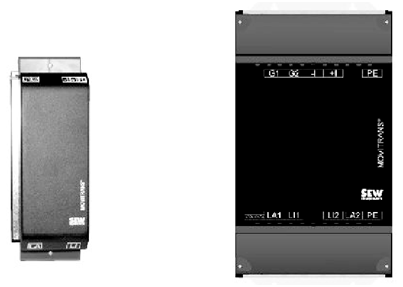

Abbildung 3: Anschaltmodul TAS 4kW*

Abbildung 4: Anschaltmodul TAS 16kW*

1.1.1 MOVITRANS® Installationsmaterial TLS, TIS, TCS, TVS (Übertragungsstrecke)

Zur Verbindung des Anschaltmoduls mit einer Übertragungsstrecke wird bei 60-A-Systemen das Zuleitungskabel TLS verwendet. Dieses kann auch zur Verbindung mehrerer Übertragungsstrecken benutzt werden.

Durch den Linienleiter TLS, der in einer Leiterschleife (Hin- und Rückleiter) verlegt ist, fließt der vom Anschaltmodul gewandelte Wechselstrom.

Der Linienleiter ist in den Querschnitten 8mm², 16mm², 25mm² und 41mm² erhältlich.

Für einen Linienleiterstrom von 60A sind die Querschnitte 8mm² und 16mm² ratsam, für einen Linienleiterstrom von 85A sind die Querschnitte 25mm² und 41mm² empfehlenswert.

Abbildung 5: Zuleitungskabel TLS10E*

Abbildung 6: Linienleiter TLS10E*

1.1.1 MOVITRANS® Installationsmaterial TIS

Wenn der U-förmige Übertragerkopf THM zum Einsatz kommt, wird als Halterung für den Linienleiter TLS das Profilleitsystem TIS benutzt. Wird der Linienleiter TLS im Boden vergossen, in den Verlegeplatten TIS oder in den Gummiprofilen TIS (in Vorbereitung) verlegt, muss ein flacher Übertragerkopf verwendet werden.

Beim Profilleitsystem eignet sich ein Linienleiterstrom von 60A. Hierbei müssen zwei Linienleiter mit einem Querschnitt von 8mm² eingelegt werden. Bei den Verlegeplatten eignet sich ein Linienleiterquerschnitt von 25mm² und somit ein Linienleiterstrom von 60A als auch von 85A.

Abbildung 7: Profilleistensystem TIS10A*

Abbildung 8: Verlegeplatte TS10A*

Zur Kompensation des induktiven Blindwiderstands des Linienleiters TLS wird die Kompensationsbox TCS verwendet. Da die Kompensationsbox nur den Blindwiderstand einer bestimmten Länge des Linienleiters kompensieren kann, müssen bei längeren Strecken mehrere Kompensationsboxen verwendet werden.

Die Kompensationsbox ist sowohl für einen Linienleiterstrom von 60A als auch 85A verfügbar.

Abbildung 9: Verkabelte Kompensationsbox TCS10A*

Der Anschlussverteiler TVS dient dazu, das Zuleitungskabel TLS mit der Strecke zu verbinden oder einzelne Streckenteile zu verbinden.

Die Anschlussverteiler ist sowohl für einen Linienleiterstrom von 60A als auch 85A verfügbar.

Abbildung 10: Verkabelter Anschlussverteiler TVS10A 60A*

Abbildung 11: Verkabelter Anschlussverteiler TVS10A 85A*

1.1 Mobile Komponenten

1.1.1 MOVITRANS® Übertragerkopf

Den Übertragerkopf THM gibt es in verschiedenen Versionen. Die Versionen unterscheiden sich in der mechanischen Ausführung, flach oder U-förmig, und in den elektrischen Leistungen. Der Übertragerkopf dient dazu die Energie vom Linienleiters TLS kontaktlos aufzunehmen und an den Anpass-Steller TPM weiterzuleiten.

Je größer der Strom durch den Linienleiter TLS und je besser die elektromagnetische Kopplung zwischen dem Linienleiter TLS und einem Übertragerkopf THM ist desto größer ist die übertragbare Leistung eines einzelnen Übertragerkopfs.

Der flache Übertragungskopf eignet sich für einen Linienleiterstrom von 60A (Ausgangsnennleistung 950W) und 85A (Ausgangsnennleistung 1500W), der U-förmige Übertragerkopf nur für 60A (Ausgangsnennleistung 800W).

Abbildung 12: Flacher Übertragungskopf THM10E*

Abbildung 13: U-förmiger Übertragungskopf THM10C*

1.1.1 MOVITRANS® Anpass-Steller TPM

Der aus dem Übertragerkopf eingeprägte Strom wird durch den Anpass-Steller TPM in eine Gleichspannung umgewandelt welche einem Verbraucher zur Verfügung gestellt werden kann. Der Anpass-Steller TPM muss passend zum verwendeten Übertragerkopf THM gewählt werden.

An den Anpass-Steller können

1 oder 2 flache Übertragerköpfe
2 oder 4 u-förmige Übertragerköpfe

angeschlossen werden.

Abbildung 14: Anpass-Steller TPM12B*

*Die Abbildungen 1 -14 wurden für studentische Zwecke aus Datenbättern von SEW EURODRIVE entnommen.
