Hardwaretest

Das Mikrokopter-tool, kurz KopterTool, ist ein Programm  zum einstellen von Multikoptern. Download

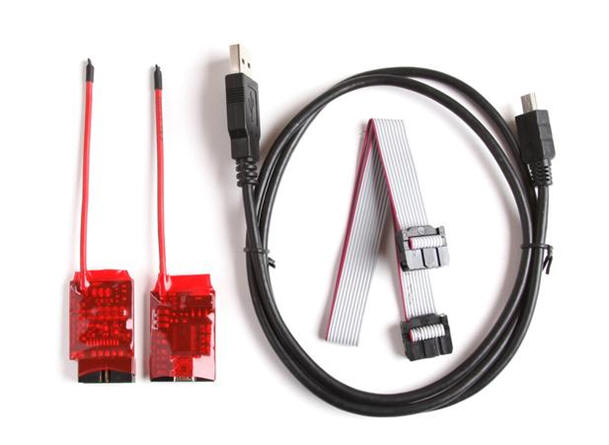

Das Programm wird mit dem Hexacopter durch das  Wi.232 Sende- und Empfangsmodul (siehe Abbildung) verbunden.

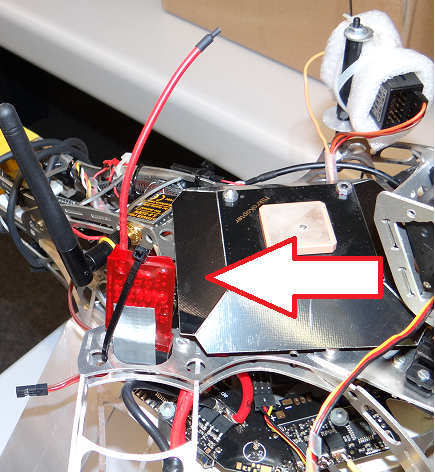

Das folgende Bild zeigt das Empfangsmodul am Hexacopter

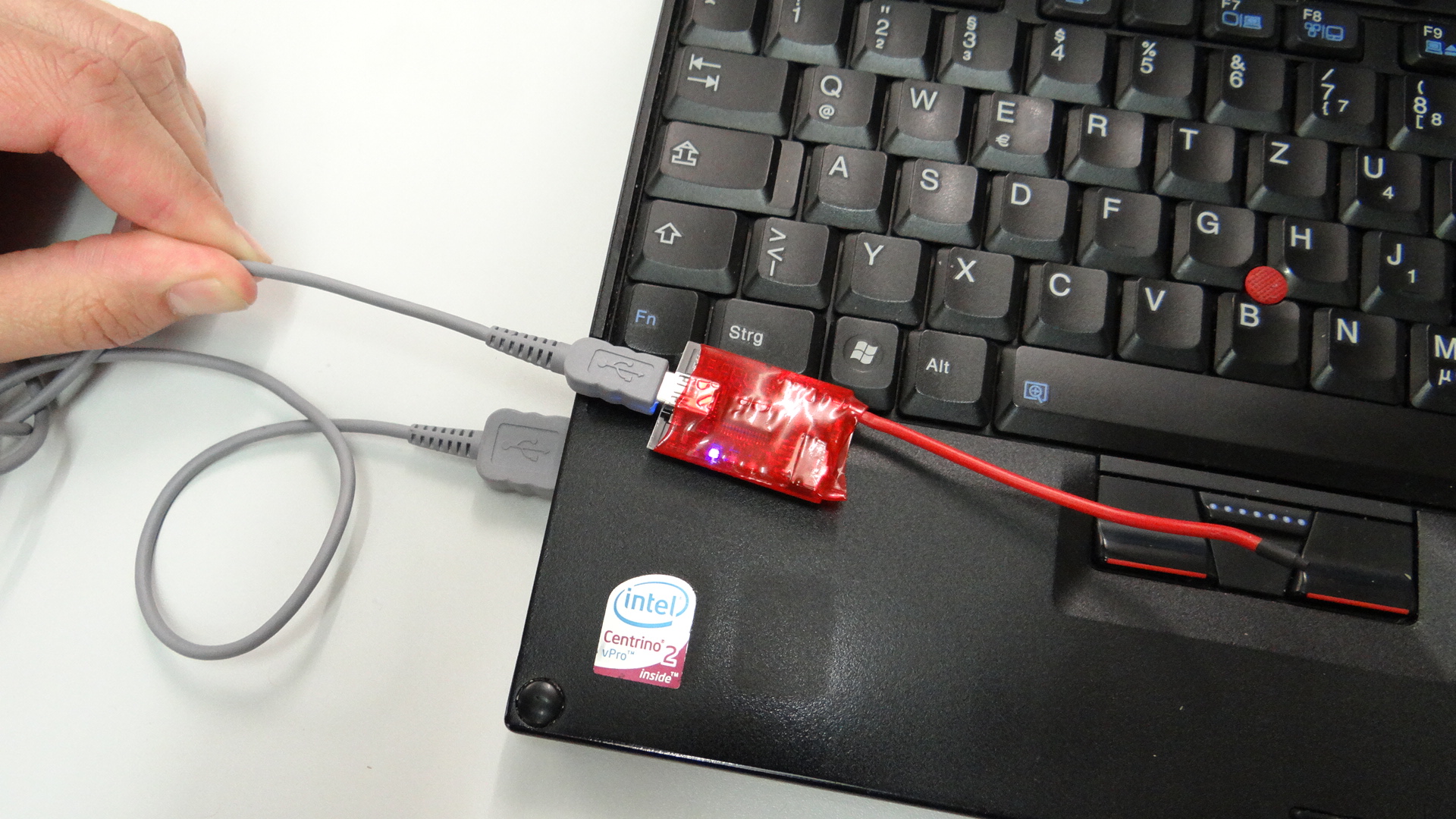

Das folgende Bild zeigt das Sendemodul, verbunden über USB

Nachdem der neue Motor angelötet wurde, mussten  Motortests durchgeführt werden.

          Mithilfe des Tools wurde geprüft, ob alle Motoren funktionieren und die richtige

                      Laufrichtung haben.

Die Vorgehensweise:

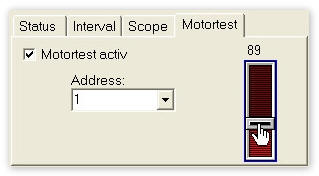

1. Den Eintrag Motortest activ anklicken.

2. Unter Address den gewünschten Motor auswählen.

3. Mit dem Schieberegler langsam Gas geben.

4. Nach Beendigung des Motortest den Eintrag Motortest activ wieder deaktivieren.

Desweiteren können mit der Software über die OSD-Anzeige  zahlreiche Informationen angezeigt werden. Dazu gehören:

Flughöhe

 Geschwindigkeit

Akkustand (-> Restflugzeit)

Entfernung zum Startpunkt

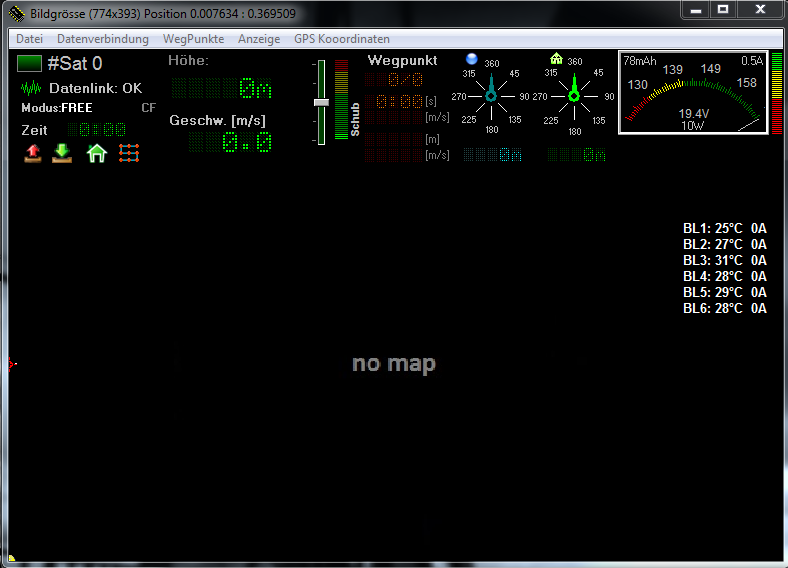

 OSD-Anzeige:

Schwerpunkt des Hexakopters

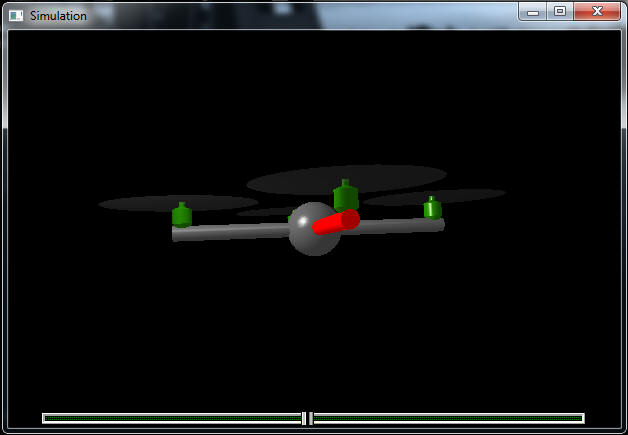

Lage des Hexakopters

Zusätzlich kann eine Karte des aktuellen Standortes geladen werden, auf der die Position des Hexacopters während des Flugs angezeigt wird. Hier ist es auch möglich Wegpunkte zu definieren, die der Hexacopter dann automatisch abfliegt.

       "Kopter Tool" Anleitung: PDF
