Ausgewählte Lösungsalternative

Stromsensorvergleich

Kriterien ACS756 CUR 3105 CYHCS-K200

Temperaturbereich -40° bis +125°C -40° bis +170°C -40° bis 85°C

Messbereich -/+ 50A -/+ 60A -/+ 60A

Linearität -/+ 1,8% -/+ 0,5% -/+ 1%

Eingriff ins System Ja durch Pins Nein Nein

Kosten Mittel Hoch Niedrig

Kriterien	ACS756	CUR 3105	CYHCS-K200
Temperaturbereich	-40° bis +125°C	-40° bis +170°C	-40° bis 85°C
Messbereich	-/+ 50A	-/+ 60A	-/+ 60A
Linearität	-/+ 1,8%	-/+ 0,5%	-/+ 1%
Eingriff ins System	Ja durch Pins	Nein	Nein
Kosten	Mittel	Hoch	Niedrig

Wir haben uns für den CYHCS-K200 entschieden, da bei einem gleich großen Messbereich keine interne digitale Signalverarbeitung statt findet und auch kein Eingriff in das System notwendig ist.

Dokumentation unserer Arbeit:

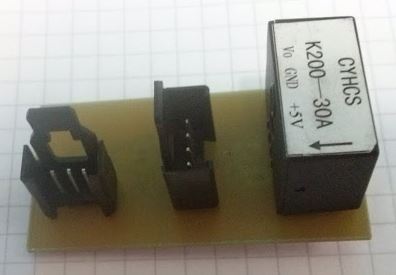

Ansicht auf Baugruppe von oben

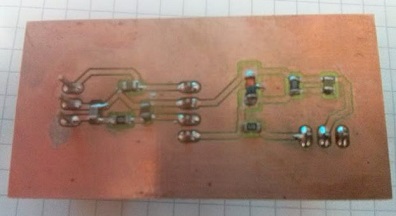

Ansicht auf Baugruppe von unten
