Schaltplan

Schaltplan

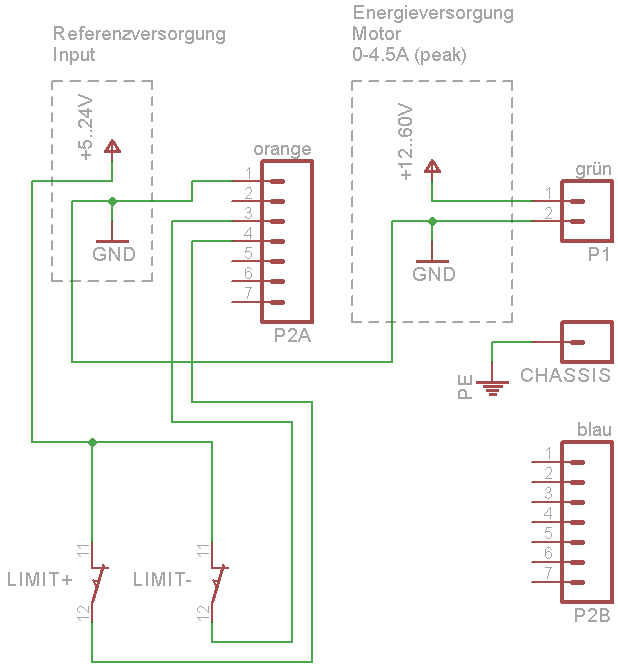

Beschaltung des Motors für den Antrieb der Verfahrschiene inkl. Endanschläge

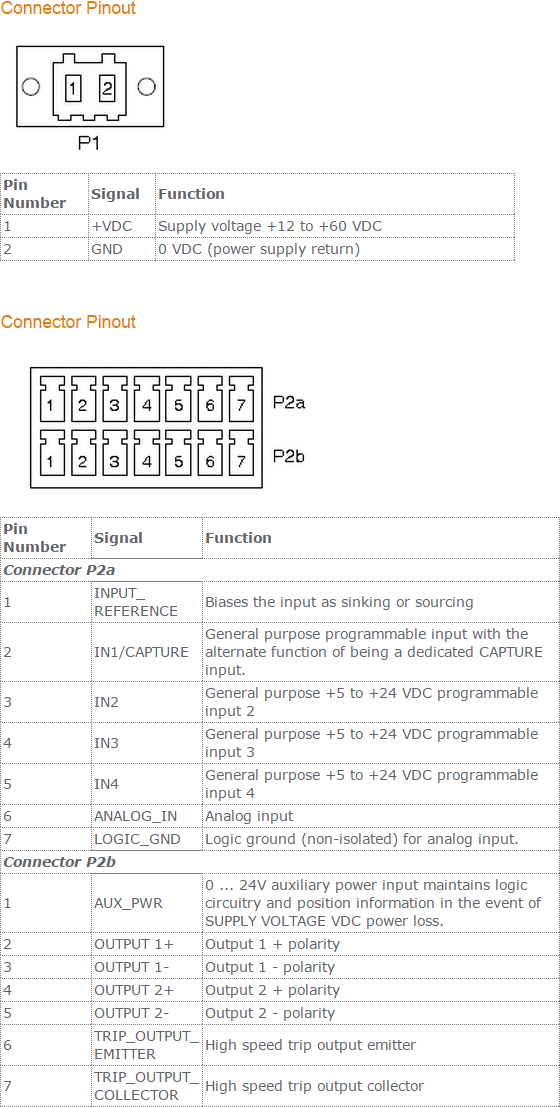

Pinbelegung

Belegung der einzelnen Anschlüsse
Quelle: http://motion.schneider-electric.com/lmd/lexium-mdrive-ethernet.php

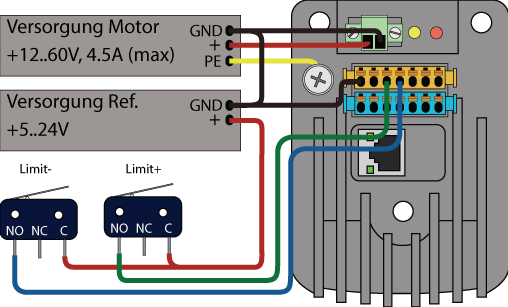

Anschlussbild

Beispielhafte Darstellung der Beschaltung
