Anhang

Oszillioskop-Aufnahmen (Testschaltung auf Breadboard mit Arduino UNO bzw. Genuino 101 und OPV TL084CN an ±15V DC):

Signalverlauf biphaischer Rechteckpuls:

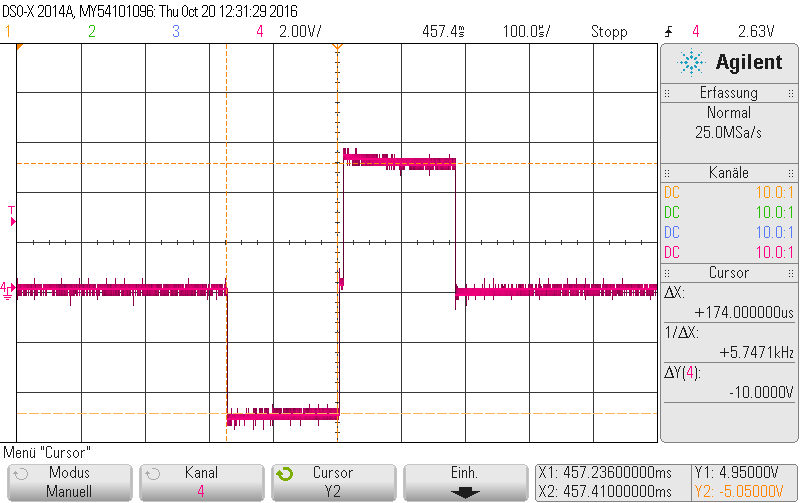

Signalerzerzeugung mit Arduino UNO (High = 5V DC): TImpuls/2 = 175µs, Vpp = 10V

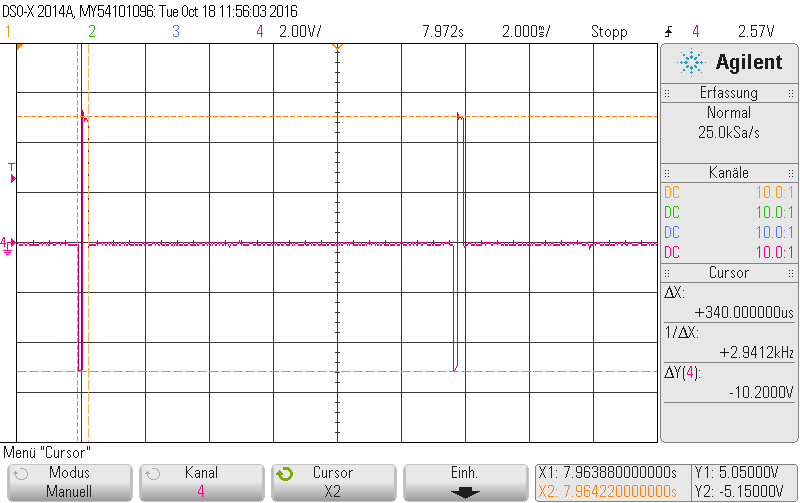

Signalerzerzeugung mit Arduino UNO (High = 5V DC): TImpuls = 350µs, Vpp = 10V

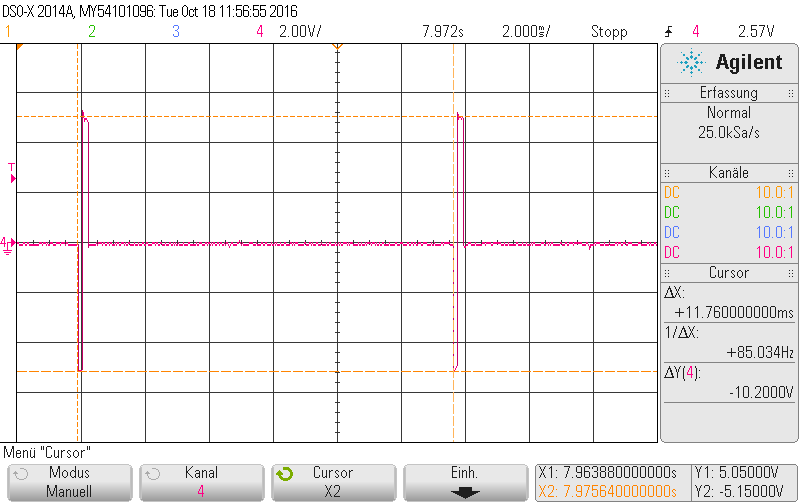

Signalerzerzeugung mit Arduino UNO (High = 5V DC): TPuls = 11,76ms, f=85Hz, Vpp = 10V

Signalverlauf des Puls-Pause-Betriebs:

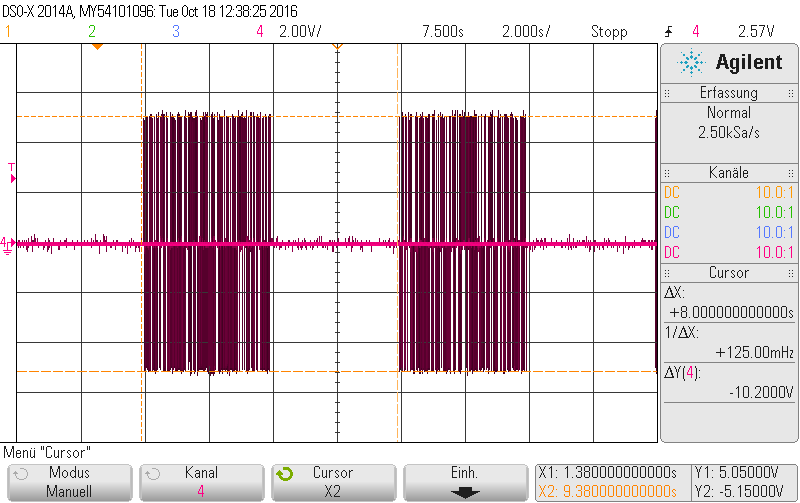

Signalerzerzeugung mit Arduino UNO (High = 5V DC): TPuls-Pause-Programm = 8s, f=125mHz, Vpp = 10V

Signalverlauf des Dauerpuls-Betriebs:

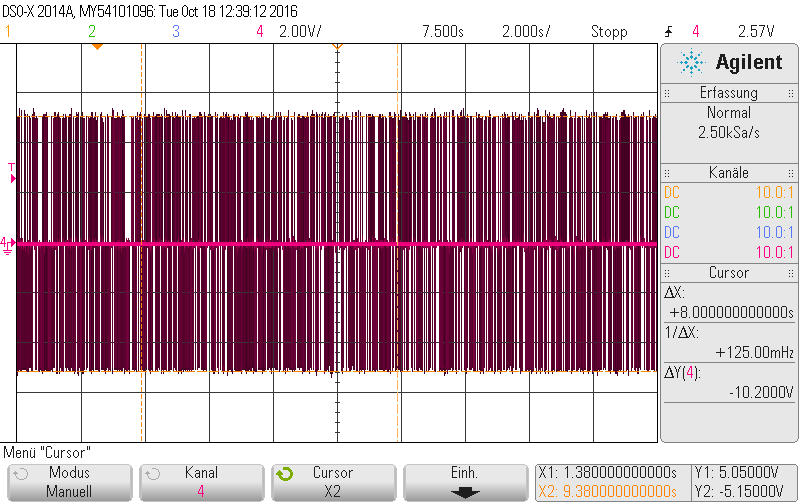

Signalerzerzeugung mit Arduino UNO (High = 5V DC): TDauerpuls = ∞, Vpp = 10V

Signalverlauf des Dauerimpuls-Betriebs mit veränderter Amplitude:

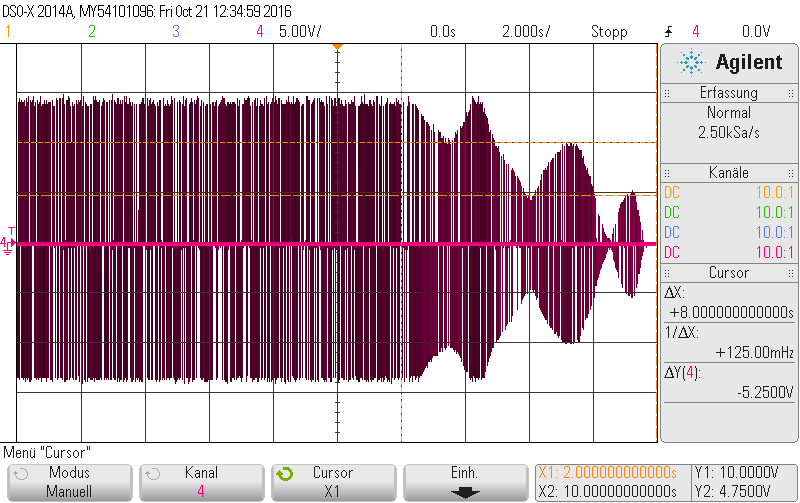

Signalerzerzeugung mit Arduino Genuino 101  (High = 3,3V DC): TDauerpuls = ∞, Vpp = 0... 28V

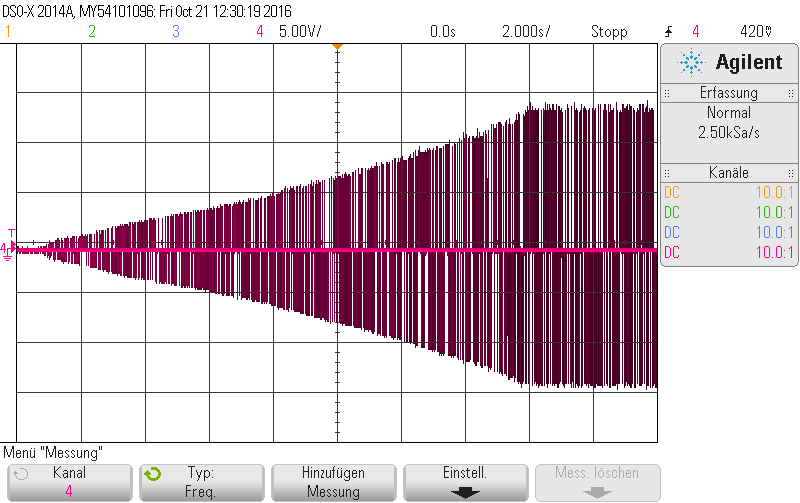

Signalerzerzeugung mit Arduino Genuino 101  (High = 3,3V DC): TDauerpuls = ∞, Vpp = 0... 28V

Datenblätter:

• OPA455AP
