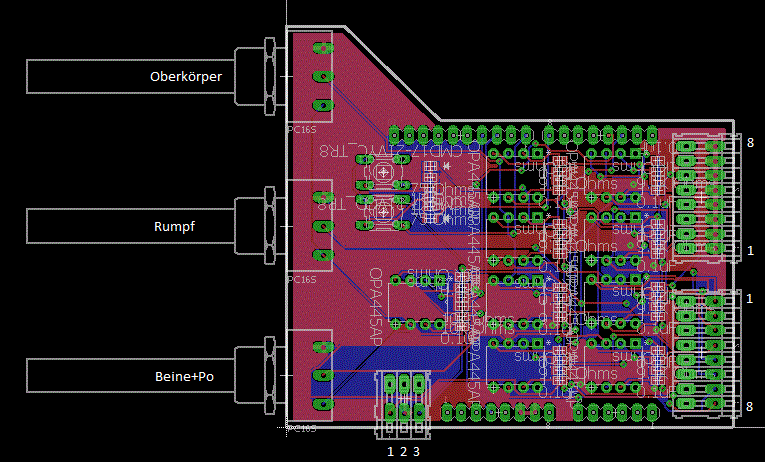

Layout

Layout als EAGLE - Datei zum downloaden:

• EAGLE EMS-Proto.zip

Aufgrund einer fehlerhaften Implementierung der Kondensatoren, mussten diese von den beiden hergestellten Platinen entfernt werden.

Es ist keine Beeinträchtigung der Funktion hierdurch festzustellen. Schaltplan und Layout wurden entsprechend angepasst.

Bauteile bestellt und Platinen in Auftrag gegeben: 31.10.2016

Auftragseingang bei PCB-Pool: 03.11.2016

voraussichtlicher Liefertermin der Platinen: 16.11.2016

Platinen bestückt: 28.11.2016
