Layout Stecker



Der Prototyp des Steckers wurde mit Hilfe des CAD Programms "PTC Creo 3.0" erstellt.



Abmaße:

Länge 60 mm

Breite: 45 mm / Steckerkopf 60 mm

Gesamthöhe:  30 mm

Höhe Deckel: 10 mm

Wanddicke: 0.8 mm

Produktionszeit im 3D Drucker: ca 2.5 Std.

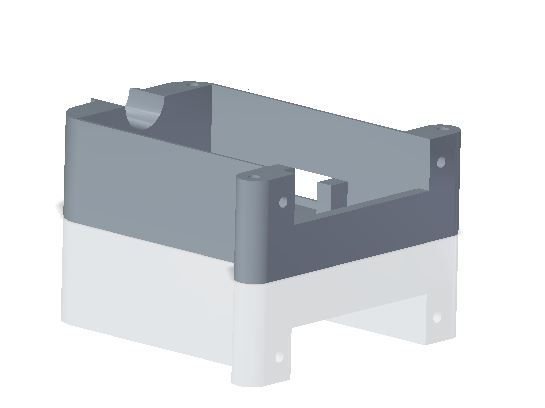

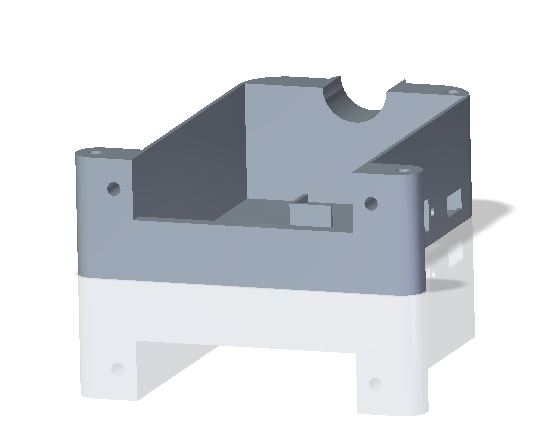

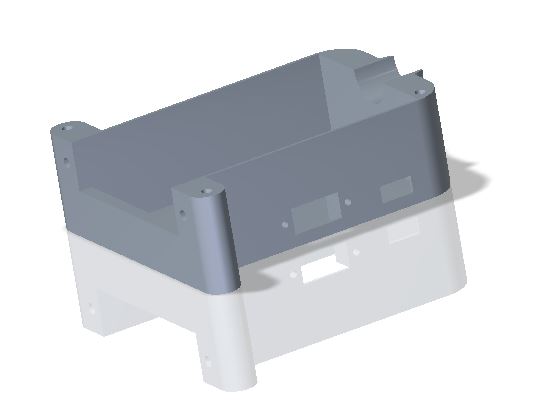

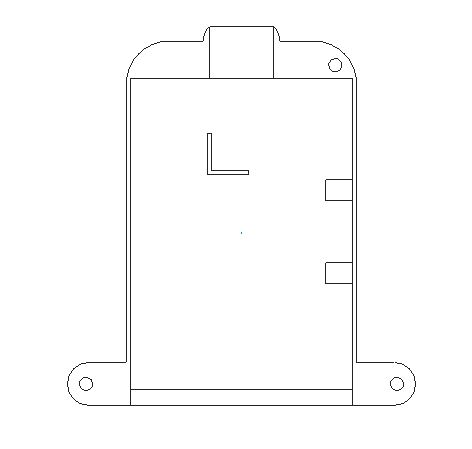

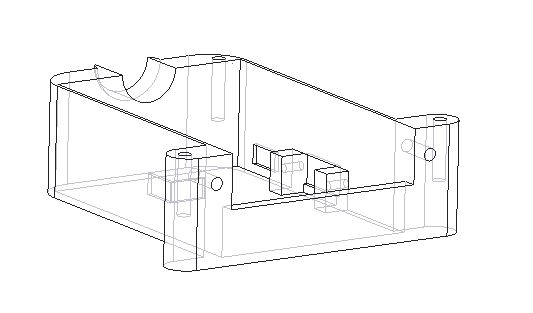

Steckerunterteil:

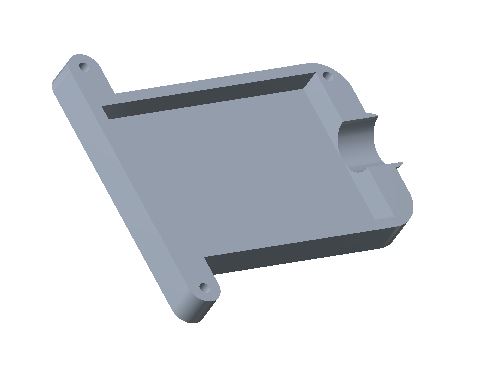

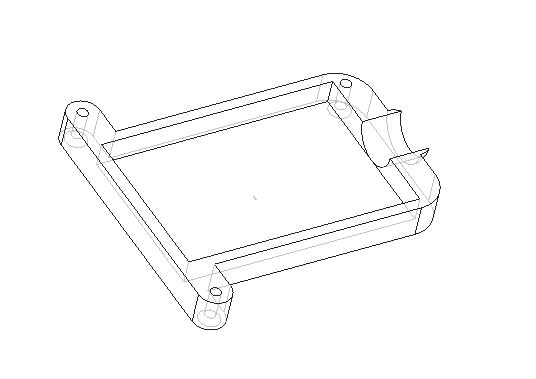

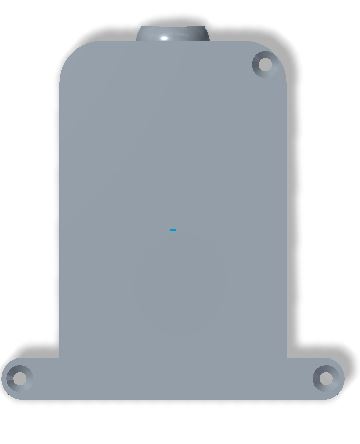

Steckeroberteil:



STL. Dateien Download:

Oberteil

Unterteil
