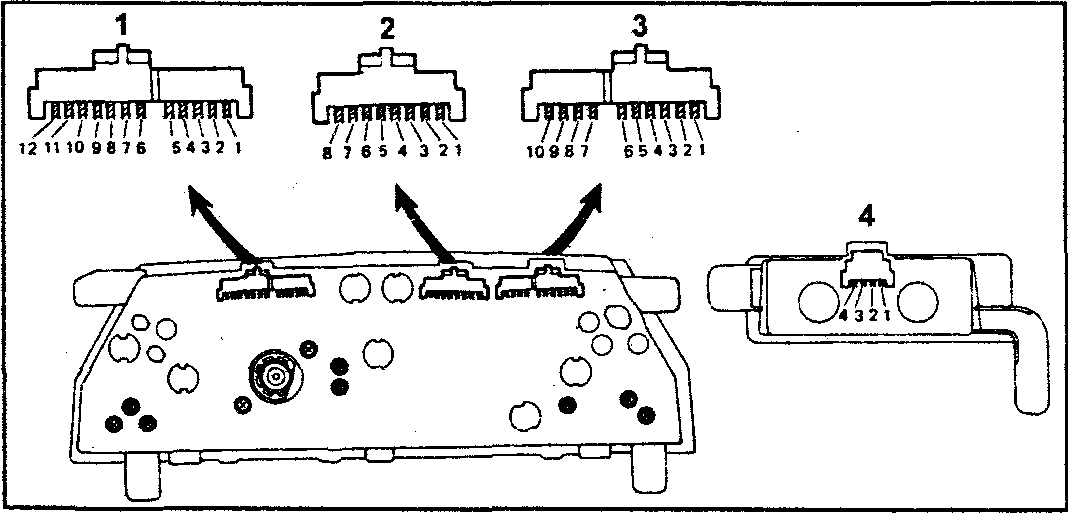

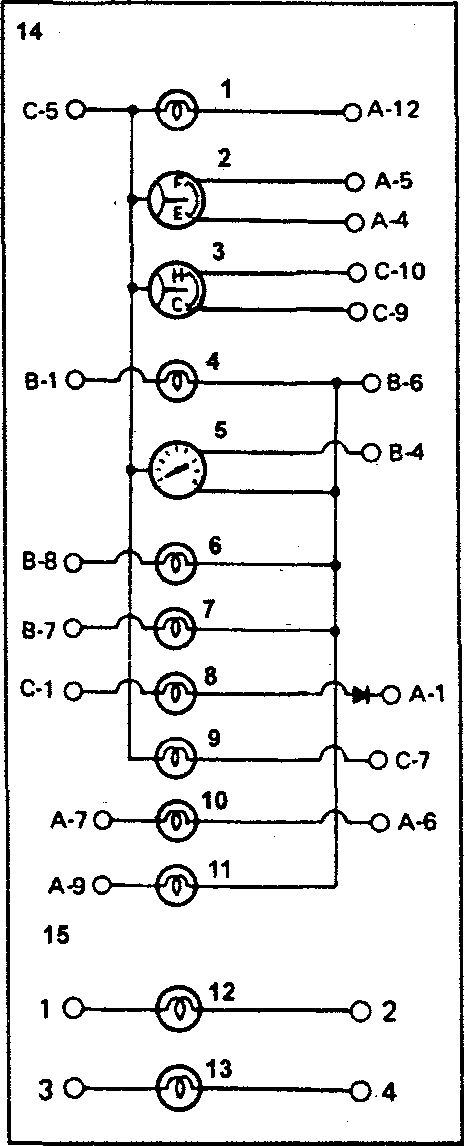

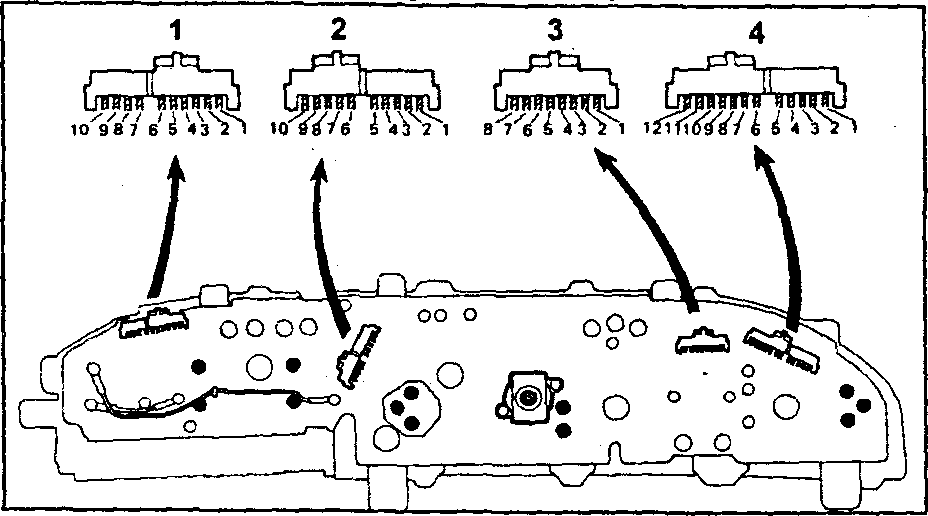

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C", 4 - Kontrollleuchte
1 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
2 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
3 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
4 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
5 | Drehzahlmesser | Тахометр | |
6 | Blinker links | Индикатор левого поворота | |
7 | Blinker rechts | Индикатор правого поворота | |
8 | Ladekontrollleuchte | Индикатор разрядки | |
9 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
10 | Instrumentenbeleuchtung | Освещение | |
11 | Heckscheibenheizung | Обогреватель заднего стекла | |
12 | Öldruck-Warnleuchte | Сигнальная лампа пониженного давления масла | |
13 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
14 | Kombiinstrumentenbrett | Комбинированный измерительный прибор | |
15 | Licht-Kontrollleuchten | Световой индикатор |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Sicherung CHARGE | Предохранитель CHARGE |
4 | Masse (für Kraftstoffgeber) | Масса | |
5 | Kraftstoffgeber, Klemme 1 | Клемма 1 датчика уровня топлива | |
6 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 4 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 4 регулятора яркости освещения |
|
7 | Sicherung TAIL | Предохранитель TAIL | |
9 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
12 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
B | 1 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя |
4 | Transistorzündungs-Schaltgerät oder IIA | Коммутатор зажигания или IIA | |
6 | Masse | Масса | |
7 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя | |
8 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
C | 1 | Sicherung ENGINE | Предохранитель ENGINE |
5 | Sicherung GAUGE | Предохранитель GAUGE | |
7 | Klemme 1 des Bremsflüssigkeitsstand-Schalters und Feststellbremsenschalters | Клемма 1 датчика опасного уровня тормозной жидкости и датчик включения стояночного тормоза | |
9 | Masse (für Wassertemperaturgeber) | Масса | |
10 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости |
Licht-Kontrollanzeige
Nummer | Steckverbinderseite | Подключения со стороны разъема |
1 | Sicherung GAUGE | Предохранитель GAUGE |
2 | Schalter der Öldruckwarnleuchte | Датчик пониженного давления масла |
3 | Sicherung DOME | Предохранитель DOМЕ |
4 | Türkontaktschalter | Датчик включения освещения при открытии двери |

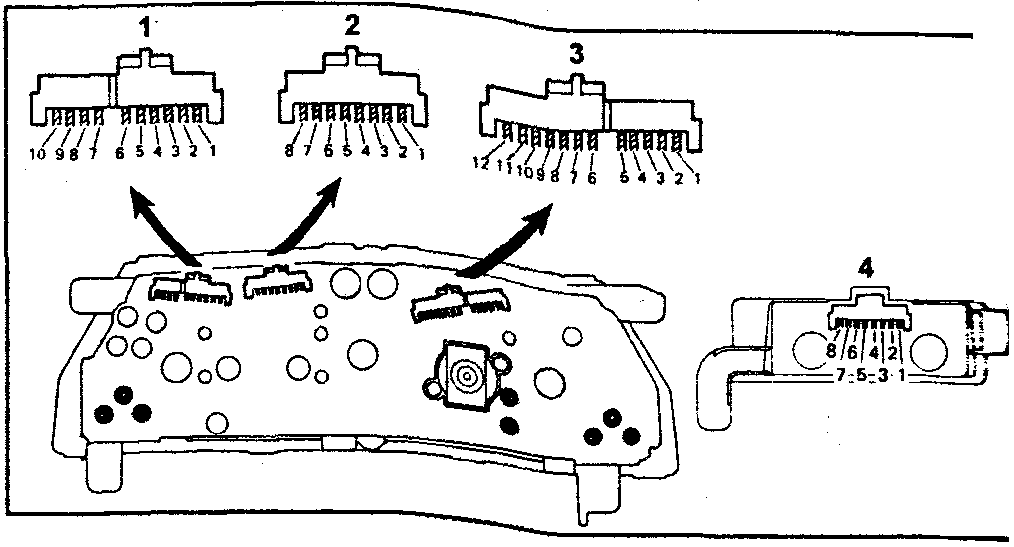

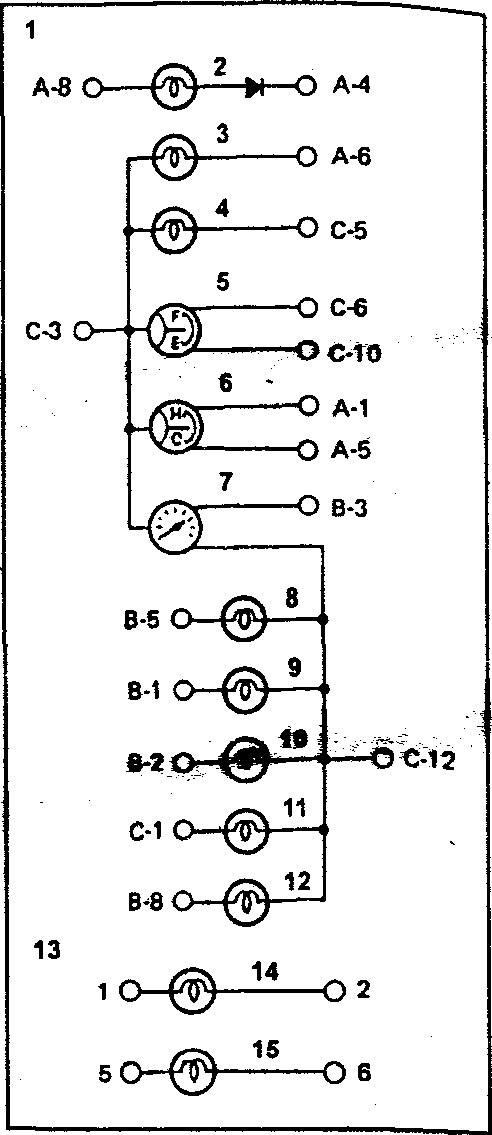

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C", 4 - Kontrollleuchte
1 | Kombiinstrumentenbrett | Комбинированный измерительный прибор | |
2 | Ladekontrollleuchte | Индикатор разрядки | |
3 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
4 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
5 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
6 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
7 | Drehzahlmesser | Тахометр | |
8 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
9 | Blinker rechts | Индикатор правого поворота | |
10 | Blinker links | Индикатор левого поворота | |
11 | Heckscheibenheizung | Обогреватель заднего стекла | |
12 | Instrumentenbeleuchtung | Освещение | |
13 | Licht-Kontrollleuchten | Световой индикатор | |
14 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
15 | Öldruck-Warnleuchte | Сигнальная лампа пониженного давления масла |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости |
4 | Sicherung CHARGE | Предохранитель CHARGE | |
5 | Masse (für Wassertemperaturgeber) | Масса | |
6 | Klemme 1 des Bremsflüssigkeitsstand-Schalters und Feststellbremsenschalters | Клемма 1 датчика опасного уровня тормозной жидкости и датчик включения стояночного тормоза | |
8 | Sicherung ENGINE | Предохранитель ENGINE | |
B | 1 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя |
2 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
3 | Transistorzündungs-Schaltgerät oder IIA | Коммутатор зажигания или IIA | |
5 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
8 | Sicherung TAIL | Предохранитель TAIL | |
C | 1 | Heckscheibenheizungsschalter, Klemme 9 | Клемма 9 выключателя обогревателя заднего стекла |
3 | Sicherung GAUGE | Предохранитель GAUGE | |
5 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
6 | Kraftstoffgeber, Klemme 1 | Клемма 1 датчика уровня топлива | |
10 | Masse (für Kraftstoffgeber) | Масса | |
12 | Masse | Масса |
Licht-Kontrollanzeige
Nummer | Steckverbinderseite | Подключения со стороны разъема |
1 | Sicherung DOME | Предохранитель DOМЕ |
2 | Türkontaktschalter | Датчик включения освещения при открытии двери |
3 | Sicherung GAUGE | Предохранитель GAUGE |
4 | Schalter der Öldruckwarnleuchte | Датчик пониженного давления масла |

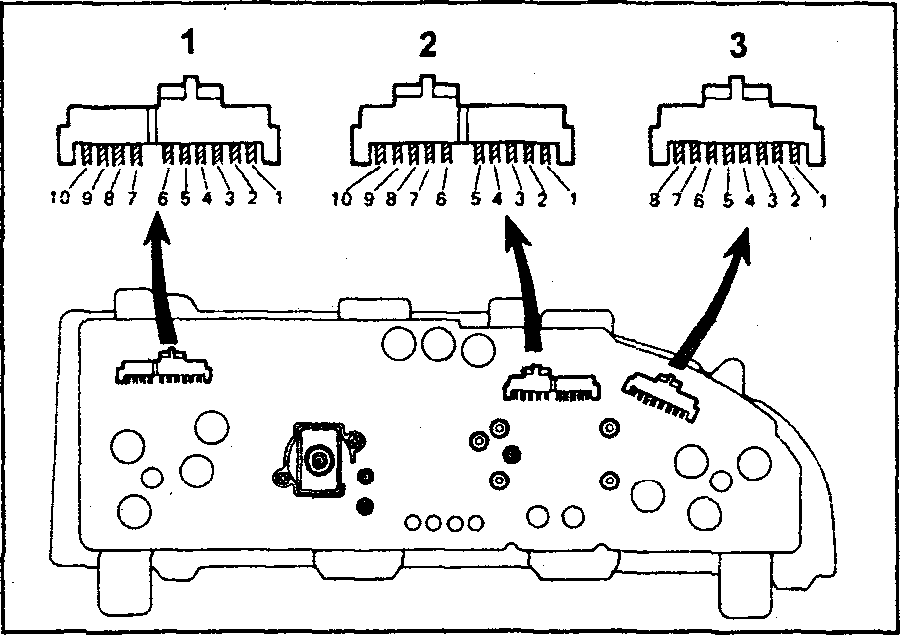

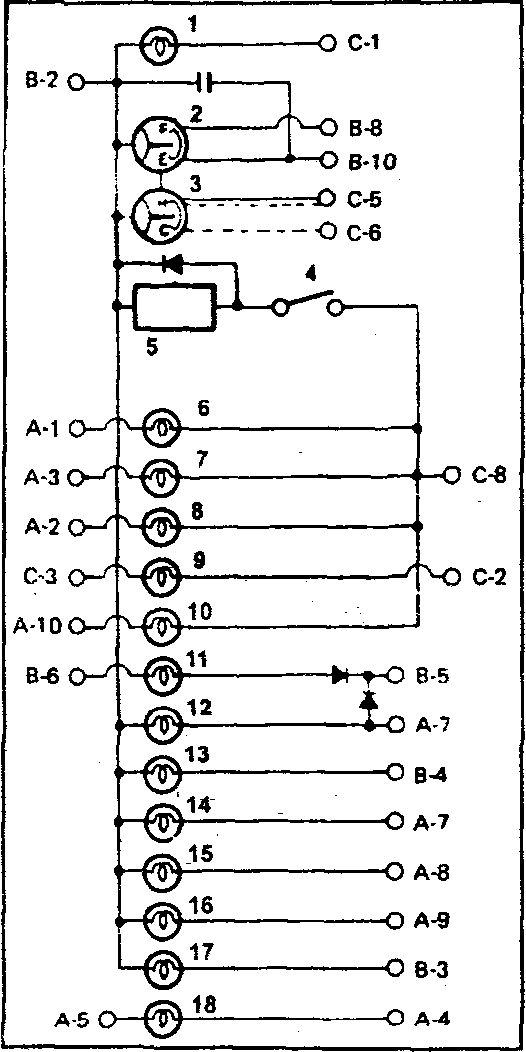

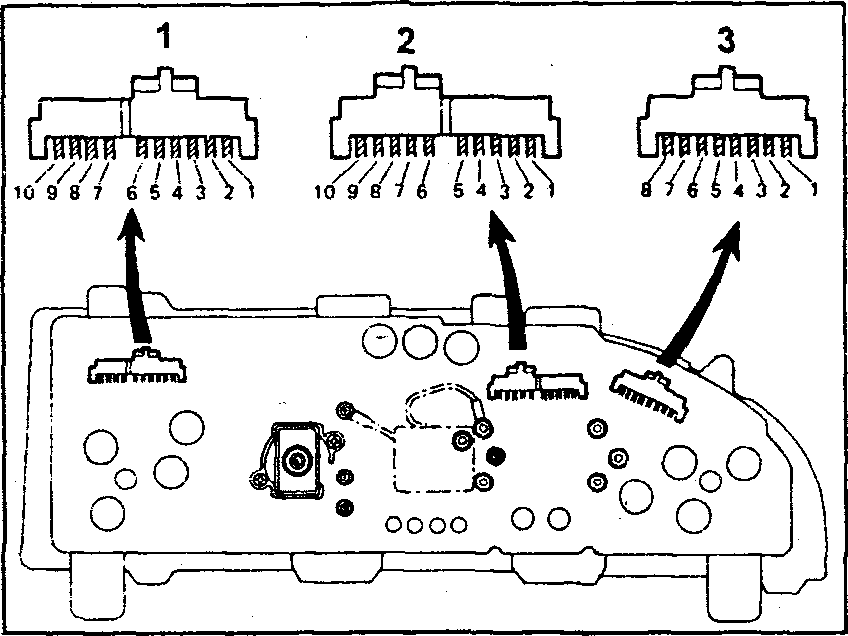

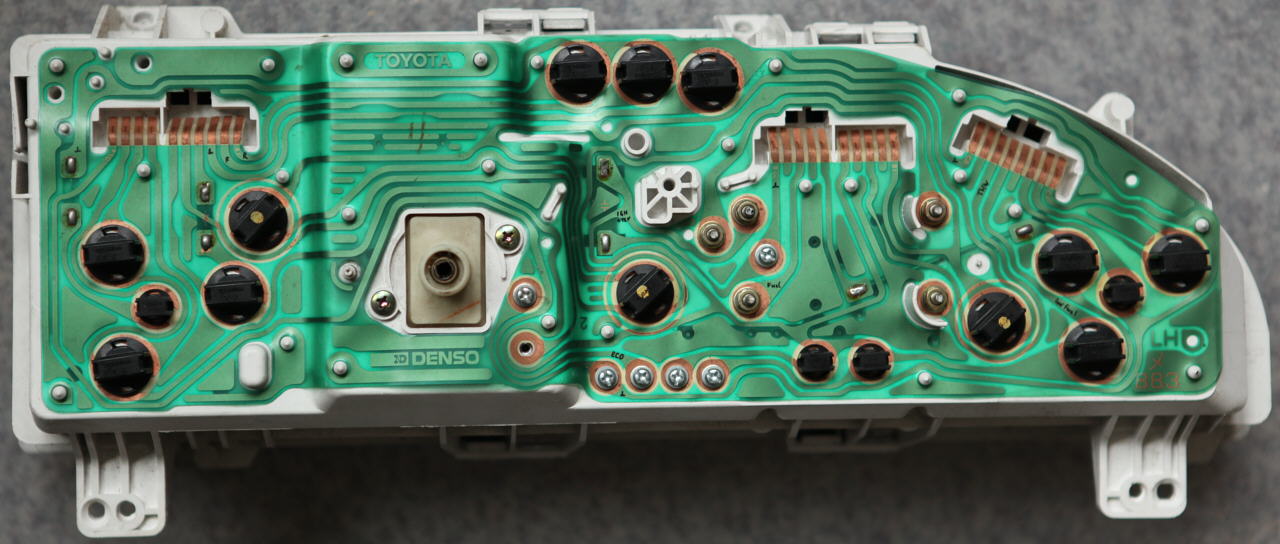

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C"
1 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
2 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
3 | Wassertemperaturanzeige* | Указатель температуры охлаждающей жидкости | |
4 | Schalter für akustisches Signalgerät | Выкnючатель звукового сигнала | |
5 | Akustisches Signalgerät | Звуковой сигнал | |
6 | Blinker rechts | Индикатор правого поворота | |
7 | Blinker links | Индикатор левого поворота | |
8 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
9 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
10 | Heckscheibenheizung | Обогреватель заднего стекла | |
11 | Ladekontrollleuchte | Индикатор разрядки | |
12 | Wasserabscheider-Warnleuchte | Сигнальная лампа топливного фильтра | |
13 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
14 | Starterklappen-Anzeige | Индикатор воздушной заслонки | |
15 | Öldruck-Warnleuchte | Сигнальная лампа пониженного давления масла | |
16 | Vorglühanzeige | Индикатор предварительного подогрева | |
17 | Sicherheitsgurtwarnung | Сигнальная лампа ремней безопасности | |
18 | Instrumentenbeleuchtung | Освещение |
*: Durchgezogene Linie: Bimetallgeber; gestrichelte Linie: Spulengeber
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя |
2 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
3 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
4 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 1 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 1 регулятора яркости освещения |
|
5 | Sicherung TAIL | Предохранитель TAIL | |
7 | (EE-Serie) Starterschalter, Klemme 1 (CE-Serie) Wasserabscheider-Warnschalter, Klemme 1 |
(Серия ЕЕ) Клемма 1 датчика положения воздушной заслонки (Серия СЕ) Клемма 1 датчика сигнальной лампы топливного фильтра |
|
8 | Schalter der Öldruckwarnleuchte | Датчик пониженного давления масла | |
9 | Schaltgerät der Glühanlage (CE-Serie) | Таймер предварительного подогрева (серия СЕ) | |
10 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
B | 2 | Sicherung GAUGE | Предохранитель GAUGE |
3 | Kombiniertes Relais, Klemme 2 | Клемма 2 интегрированного реле | |
4 | Klemme 1 des Bremsflüssigkeitsstand-Schalters, Feststellbremse und Unterdruckschalter (CE-Serie) | Клемма 1 датчика опасного уровня тормозной жидкости, датчик включения стояночного тормоза и вакуумный выключатель (серия СЕ) | |
5 | Sicherung CHARGE | Предохранитель CHARGE | |
6 | Sicherung ENGINE | Предохранитель ENGINE | |
8 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
10 | Masse (für Kraftstoffgeber) | Масса | |
C | 1 | Kraftstoffgeber, Klemme 2 | Клемма 2 датчика уровня топлива |
2 | Türkontaktschalter | Датчик включения освещения при открытии двери | |
3 | Sicherung DOME | Предохранитель DOМЕ | |
5 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости | |
6 | Masse (für Wassertemperaturgeber) | Масса | |
8 | Masse | Масса |

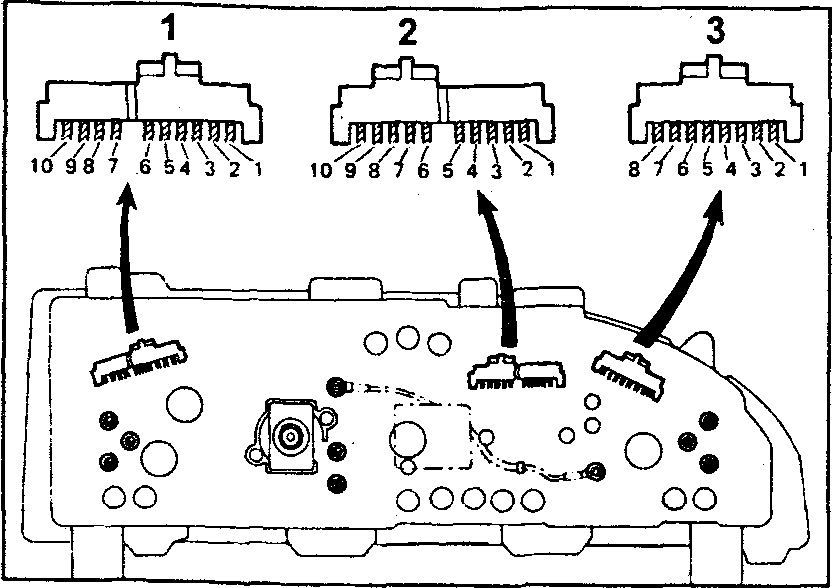

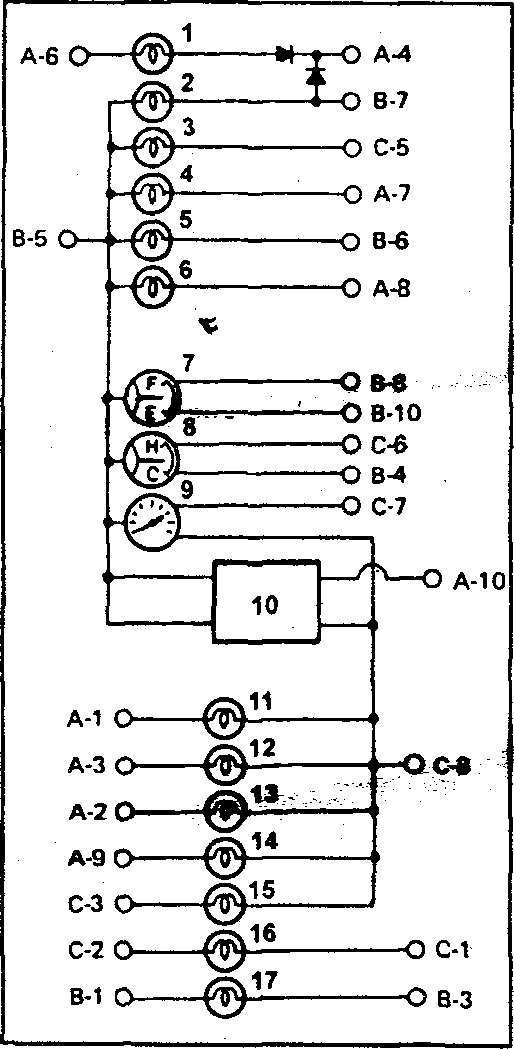

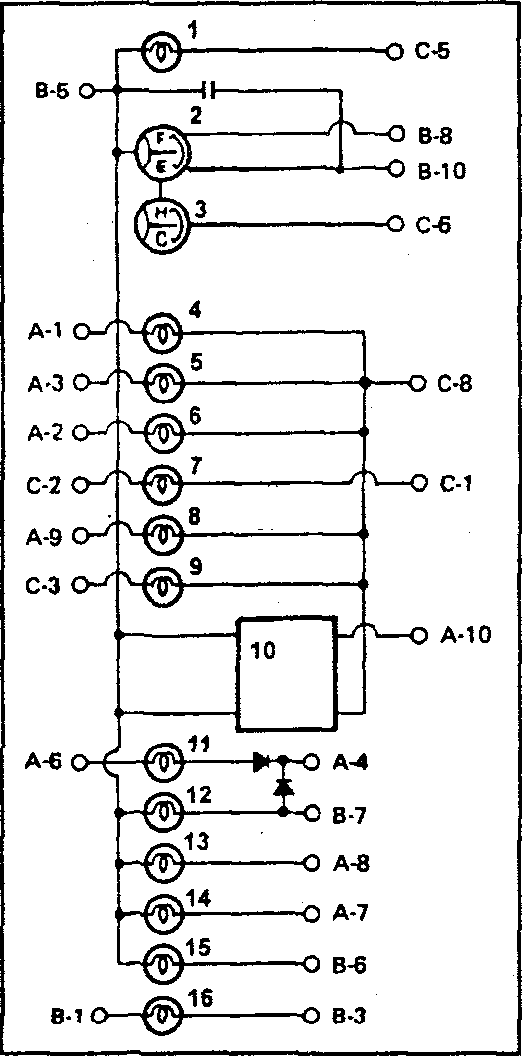

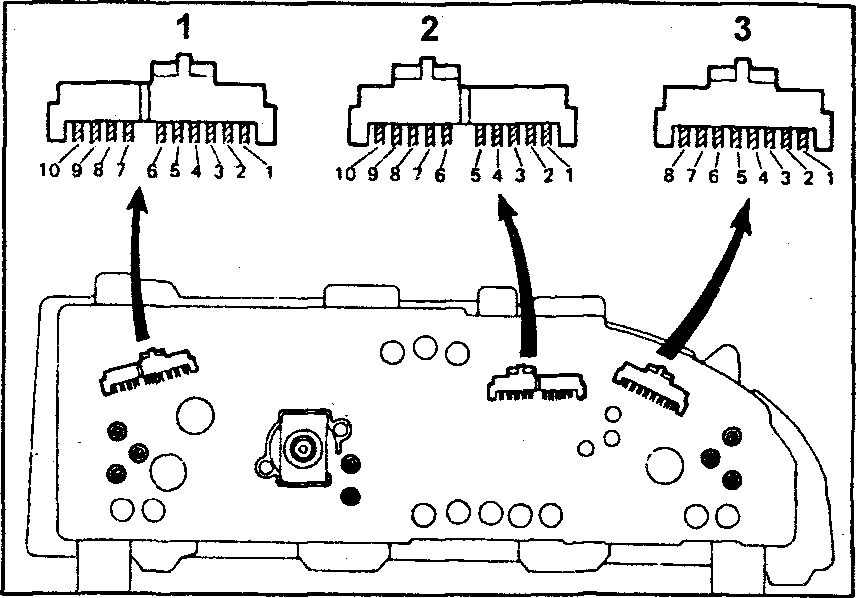

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C"
1 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
2 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
3 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
4 | Blinker rechts | Индикатор правого поворота | |
5 | Blinker links | Индикатор левого поворота | |
6 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
7 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
8 | Heckscheibenheizung | Обогреватель заднего стекла | |
9 | Nebelschlussleuchten | Задние противотуманные фары | |
10 | Ekonometer-Überwachungsschaltkreis | Блок контроля экономичности | |
11 | Ladekontrollleuchte | Индикатор разрядки | |
12 | Wasserabscheider-Warnleuchte | Сигнальная лампа топливного фильтра | |
13 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
14 | Öldruck-Warnleuchte | Сигнальная лампа пониженного давления масла | |
15 | Vorglühanzeige | Индикатор предварительного подогрева | |
16 | Instrumentenbeleuchtung | Освещение |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя |
2 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
3 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
4 | Sicherung CHARGE | Предохранитель CHARGE | |
6 | Sicherung ENGINE | Предохранитель ENGINE | |
7 | Schalter der Öldruckwarnleuchte | Датчик пониженного давления масла | |
8 | Klemme 1 des Bremsflüssigkeitsstand-Schalters, Feststellbremse und Unterdruckschalter (CE-Serie) | Клемма 1 датчика опасного уровня тормозной жидкости, датчик включения стояночного тормоза и вакуумный выключатель (серия СЕ) | |
9 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
10 | Unterdruckschalter für Ekonometer-Überwachung | Вакуумный датчик блока контроля экономичности | |
B | 1 | Sicherung TAIL | Предохранитель TAIL |
3 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 1 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 1 регулятора яркости освещения |
|
5 | Sicherung GAUGE | Предохранитель GAUGE | |
6 | Schaltgerät der Glühanlage (CE-Serie) | Таймер предварительного подогрева (серия СЕ) | |
7 | Wasserabscheider-Warnschalter, Klemme 1 | Клемма 1 датчика сигнальной лампы топливного фильтра | |
8 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
10 | Masse (für Kraftstoff- und Wassertemperaturgeber) | Масса | |
C | 1 | Türkontaktschalter | Датчик включения освещения при открытии двери |
2 | Sicherung DOME | Предохранитель DOМЕ | |
3 | Nebelschlussleuchtenschalter, Klemme 10 | Клемма 10 выключателя задних противотуманных фар | |
5 | Kraftstoffgeber, Klemme 2 | Клемма 2 датчика уровня топлива | |
6 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости | |
8 | Masse | Масса |

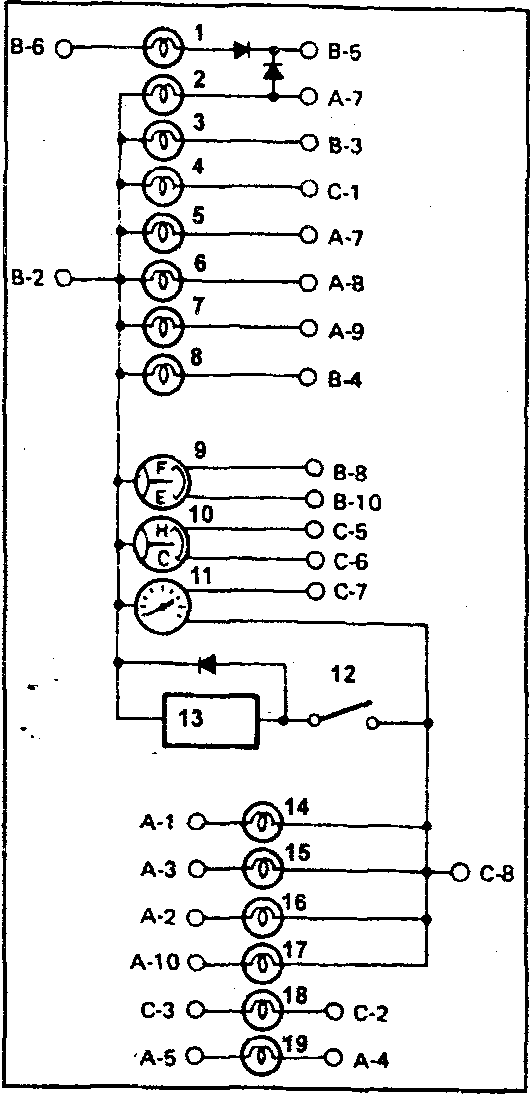

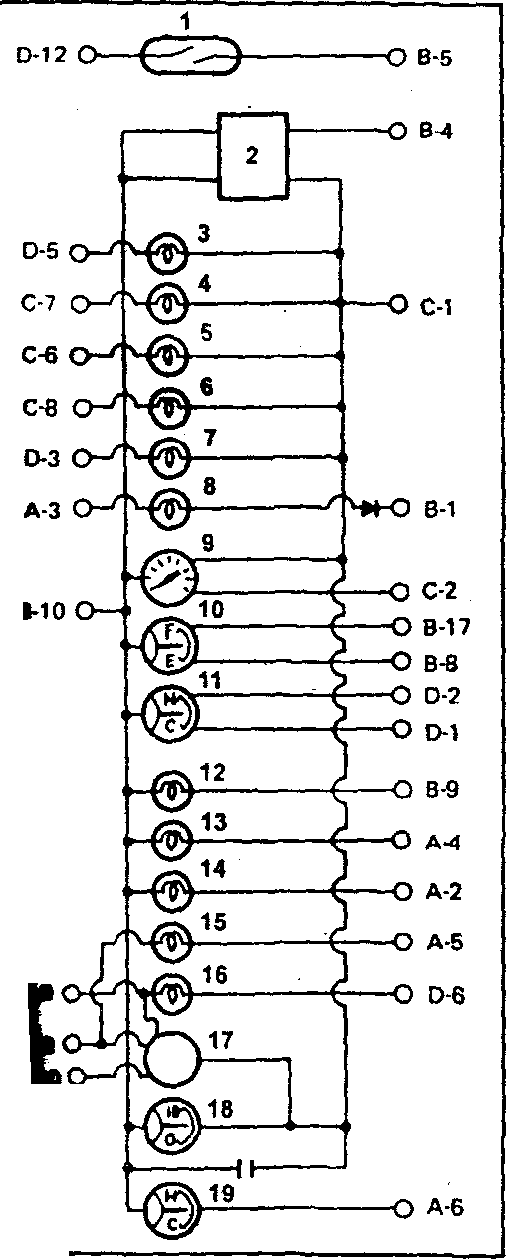

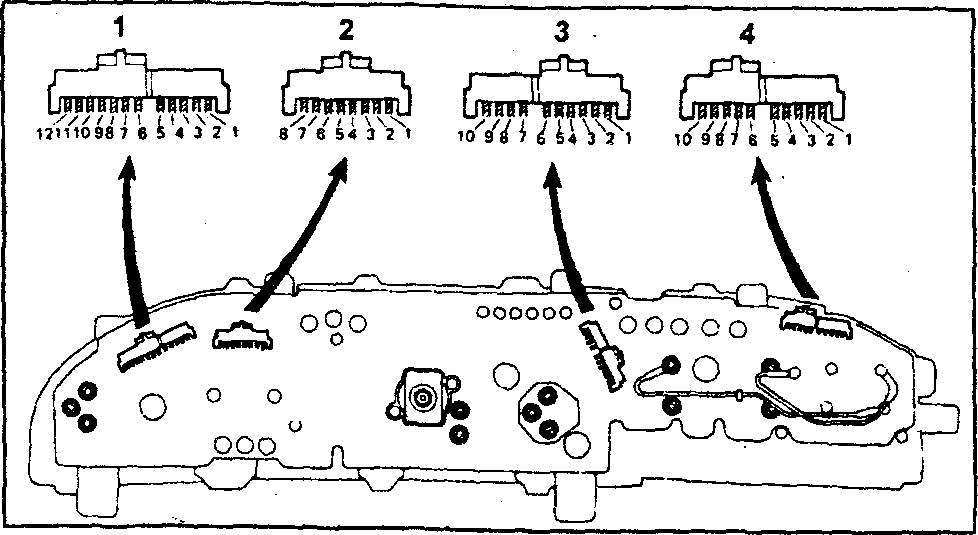

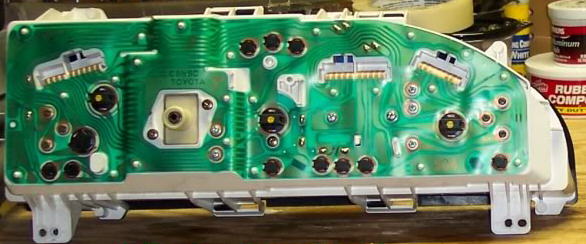

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C"
1 | Ladekontrollleuchte | Индикатор разрядки | |
2 | Wasserabscheider-Warnleuchte | Сигнальная лампа топливного фильтра | |
3 | Sicherheitsgurtwarnung | Сигнальная лампа ремней безопасности | |
4 | Kraftstoffreservewarnung | Лампа сигнализации низкого уровня топлива Сигнальная лампа низкого уровня топлива |
|
5 | Starterklappen-Anzeige | Сигнальная лампа воздушной заслонки Индикатор воздушной заслонки |
|
6 | Öldruck-Warnleuchte | Сигнальная лампа пониженного давления масла | |
7 | Vorglühanzeige | Индикатор предварительного подогрева | |
8 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
9 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
10 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
11 | Drehzahlmesser | Тахометр | |
12 | Schalter für akustisches Signalgerät | Выкnючатель звукового сигнала | |
13 | Akustisches Signalgerät | Звуковой сигнал | |
14 | Blinker rechts | Индикатор правого поворота | |
15 | Blinker links | Индикатор левого поворота | |
16 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
17 | Heckscheibenheizung | Обогреватель заднего стекла | |
18 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
19 | Instrumentenbeleuchtung | Освещение |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя |
2 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
3 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
4 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 1 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 1 регулятора яркости освещения |
|
5 | Sicherung TAIL | Предохранитель TAIL | |
7 | (EE-Serie) Starterschalter, Klemme 1 (CE-Serie) Wasserabscheider-Warnschalter, Klemme 1 |
(Серия ЕЕ) Клемма 1 датчика положения воздушной заслонки (Серия СЕ) Клемма 1 датчика сигнальной лампы топливного фильтра |
|
8 | Schalter der Öldruckwarnleuchte | Датчик пониженного давления масла | |
9 | Schaltgerät der Glühanlage (CE-Serie) | Таймер предварительного подогрева (серия СЕ) | |
10 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
B | 2 | Sicherung GAUGE | Предохранитель GAUGE |
3 | Kombiniertes Relais, Klemme 2 | Клемма 2 интегрированного реле | |
4 | Klemme 1 des Bremsflüssigkeitsstand-Schalters, Feststellbremse und Unterdruckschalter (CE-Serie) | Клемма 1 датчика опасного уровня тормозной жидкости, датчик включения стояночного тормоза и вакуумный выключатель (серия СЕ) | |
5 | Sicherung CHARGE | Предохранитель CHARGE | |
6 | Sicherung ENGINE | Предохранитель ENGINE | |
8 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
10 | Masse (für Kraftstoffgeber) | Масса | |
C | 1 | Kraftstoffgeber, Klemme 2 | Клемма 2 датчика уровня топлива |
2 | Türkontaktschalter | Датчик включения освещения при открытии двери | |
3 | Sicherung DOME | Предохранитель DOМЕ | |
5 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости | |
6 | Masse (für Wassertemperaturgeber) | Масса | |
7 | (EE-, AE-Serie)Transistorzündungs-Schaltgerät oder
Integrierte Zündanlage (CE-Serie) Drehzahlaufnehmer, Klemme 1 |
(серии ЕЕ, АЕ) коммутатор зажигания или IIА (серия СЕ) Клемма 1 датчика |
|
8 | Masse | Масса |
1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C"
1 | Ladekontrollleuchte | Индикатор разрядки | |
2 | Wasserabscheider-Warnleuchte | Сигнальная лампа топливного фильтра | |
3 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
4 | Öldruck-Warnleuchte | Сигнальная лампа пониженного давления масла | |
5 | Vorglühanzeige | Индикатор предварительного подогрева | |
6 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
7 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
8 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
9 | Drehzahlmesser | Тахометр | |
10 | Ekonometer-Überwachungsschaltkreis | Блок контроля экономичности | |
11 | Blinker rechts | Индикатор правого поворота | |
12 | Blinker links | Индикатор левого поворота | |
13 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
14 | Heckscheibenheizung | Обогреватель заднего стекла | |
15 | Nebelschlussleuchten | Задние противотуманные фары | |
16 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
17 | Instrumentenbeleuchtung | Освещение |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя |
2 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
3 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
4 | Sicherung CHARGE | Предохранитель CHARGE | |
6 | Sicherung ENGINE | Предохранитель ENGINE | |
7 | Schalter der Öldruckwarnleuchte | Датчик пониженного давления масла | |
8 | Klemme 1 des Bremsflüssigkeitsstand-Schalters, Feststellbremse und Unterdruckschalter (CE-Serie) | Клемма 1 датчика опасного уровня тормозной жидкости, датчик включения стояночного тормоза и вакуумный выключатель (серия СЕ) | |
9 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
10 | Unterdruckschalter für Ekonometer-Überwachung | Вакуумный датчик блока контроля экономичности | |
B | 1 | Sicherung TAIL | Предохранитель TAIL |
3 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 1 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 1 регулятора яркости освещения |
|
4 | Masse (für Wassertemperaturgeber) | Масса | |
5 | Sicherung GAUGE | Предохранитель GAUGE | |
6 | Schaltgerät der Glühanlage (CE-Serie) | Таймер предварительного подогрева (серия СЕ) | |
7 | Wasserabscheider-Warnschalter, Klemme 1 | Клемма 1 датчика сигнальной лампы топливного фильтра | |
8 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
10 | Masse (für Kraftstoffgeber) | Масса | |
C | 1 | Türkontaktschalter | Датчик включения освещения при открытии двери |
2 | Sicherung DOME | Предохранитель DOМЕ | |
3 | Nebelschlussleuchtenschalter, Klemme 10 | Клемма 10 выключателя задних противотуманных фар | |
5 | Kraftstoffgeber, Klemme 2 | Клемма 2 датчика уровня топлива | |
6 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости | |
7 | (EE-, AE-Serie)Transistorzündungs-Schaltgerät oder
Integrierte Zündanlage (CE-Serie) Drehzahlaufnehmer, Klemme 1 |
(серии ЕЕ, АЕ) коммутатор зажигания или IIА (серия СЕ) Клемма 1 датчика |
|
8 | Masse | Масса |

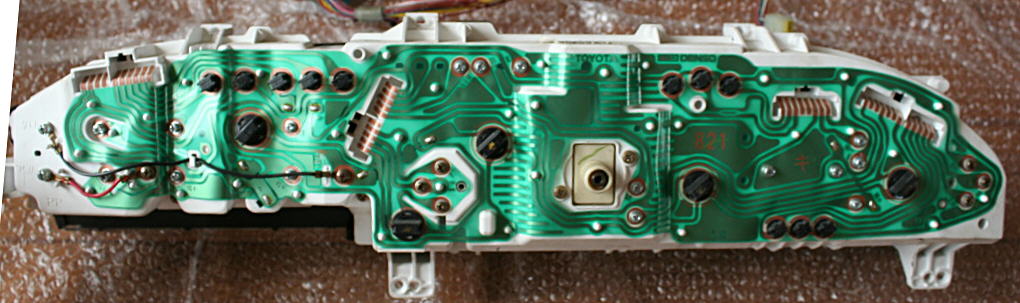

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C", 4 - Stecker "D"
1 | Geschwindigkeitsgeber | Датчик частоты вращения | |
2 | Ekonometer-Überwachungsschaltkreis | Блок контроля экономичности | |
3 | Heckscheibenheizung | Обогреватель заднего стекла | |
4 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
5 | Blinker rechts | Индикатор правого поворота | |
6 | Blinker links | Индикатор левого поворота | |
7 | Nebelschlussleuchten | Задние противотуманные фары | |
8 | Ladekontrollleuchte | Индикатор разрядки | |
9 | Drehzahlmesser | Тахометр | |
10 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
11 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
12 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
13 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
14 | Motorkontrollleuchte | Сигнальная лампа "Проверь двигатель" | |
15 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
16 | Instrumentenbeleuchtung | Освещение | |
17 | Uhr | Часы | |
18 | Voltmeter | Вольтметр | |
19 | Öldruckanzeige | Указатель давления масла |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 2 | TCCS Steuergerät | Электронный блок управления TCCS |
3 | Sicherung ENGINE (für Entladekontrollleuchte) | Предохранитель ENGINE | |
4 | Klemme 1 des Bremsflüssigkeitsstand-Schalters und Feststellbremse | Клемма 1 датчика опасного уровня тормозной жидкости и датчик включения стояночного тормоза | |
5 | Türkontaktschalter | Датчик включения освещения при открытии двери | |
6 | Öldruckgeber | Датчик давления масла | |
9 | Sicherung DOME | Предохранитель DOМЕ | |
10 | Sicherung CIG | Предохранитель CIG | |
B | 1 | Sicherung CHARGE | Предохранитель CHARGE |
4 | Unterdruckschalter für Ekonometer-Überwachung | Вакуумный датчик блока контроля экономичности | |
5 | Masse (für Geschwindigkeitsgeber) | Масса | |
7 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
8 | Masse (für Kraftstoffgeber) | Масса | |
9 | Kraftstoffgeber, Klemme 2 (Reserve) | Клемма 2 датчика уровня топлива | |
10 | Sicherung GAUGE | Предохранитель GAUGE | |
C | 1 | Masse | Масса |
2 | Transistorzündungs-Schaltgerät oder Integrierte Zündanlage | Коммутатор зажигания или IIА | |
6 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя | |
7 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
8 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
D | 1 | Masse (für Wassertemperaturgeber) | Масса |
2 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости | |
3 | Nebelschlussleuchtenschalter, Klemme 10 | Клемма 10 выключателя задних противотуманных фар | |
5 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
6 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 1 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 1 регулятора яркости освещения |
|
9 | Sicherung TAIL | Предохранитель TAIL | |
12 | Geschwindigkeits-Steuergerät | Блок управления частотой вращения |

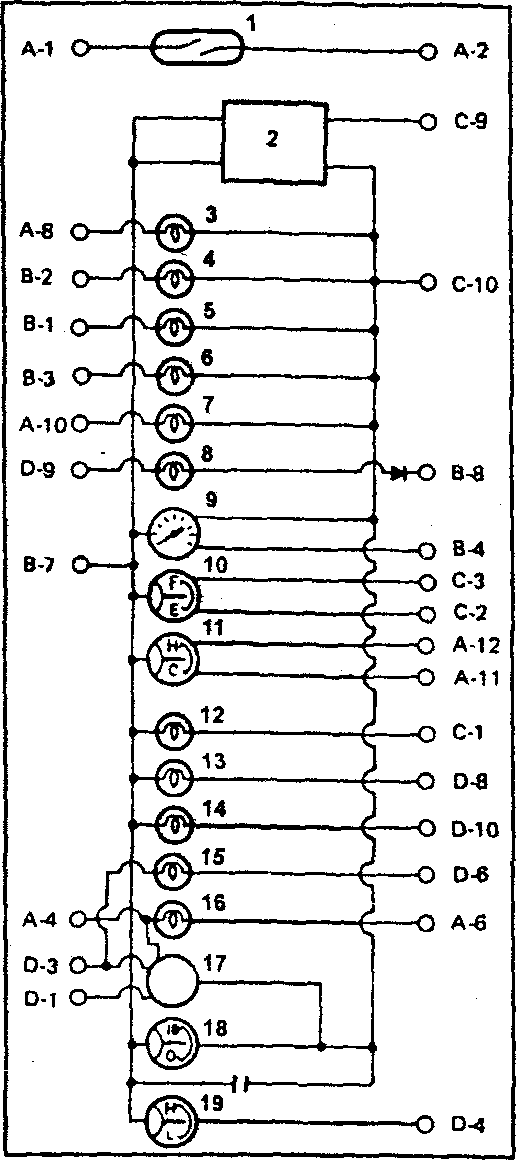

1 - Stecker "A", 2 - Stecker "B", 3 - Stecker "C", 4 - Stecker "D"
1 | Geschwindigkeitsgeber | Датчик частоты вращения | |
2 | Ekonometer-Überwachungsschaltkreis | Блок контроля экономичности | |
3 | Heckscheibenheizung | Обогреватель заднего стекла | |
4 | Fernlichtkontrollleuchte | Индикатор дальнего света фар | |
5 | Blinker rechts | Индикатор правого поворота | |
6 | Blinker links | Индикатор левого поворота | |
7 | Nebelschlussleuchten | Задние противотуманные фары | |
8 | Ladekontrollleuchte | Индикатор разрядки | |
9 | Drehzahlmesser | Тахометр | |
10 | Kraftstoffvorratsanzeige | Указатель уровня топлива | |
11 | Wassertemperaturanzeige | Указатель температуры охлаждающей жидкости | |
12 | Kraftstoffreservewarnung | Сигнальная лампа низкого уровня топлива | |
13 | Bremsenwarnleuchte | Сигнальная лампа тормозной системы | |
14 | Motorkontrollleuchte | Сигнальная лампа "Проверь двигатель" | |
15 | Warnleuchte für offene Tür | Сигнальная лампа открытой двери | |
16 | Instrumentenbeleuchtung | Освещение | |
17 | Uhr | Часы | |
18 | Voltmeter | Вольтметр | |
19 | Öldruckanzeige | Указатель давления масла |
Anschlussbelegung
Nummer | Steckverbinderseite | Подключения со стороны разъема | |
A | 1 | Geschwindigkeits-Steuergerät | Блок управления частотой вращения |
2 | Masse (für Geschwindigkeitsgeber) | Масса | |
4 | Sicherung TAIL | Предохранитель TAIL | |
6 | (Ohne Regler für Instrumentenbeleuchtung) Masse (Mit Regler für Instrumentenbeleuchtung) Regler für Instrumentenbeleuchtung, Klemme 1 |
(без регулятора яркости освещения) Масса (с регулятором яркости освещения) Клемма 1 регулятора яркости освещения |
|
8 | Heckscheibenheizungsschalter, Klemme 10 | Клемма 10 выключателя обогревателя заднего стекла | |
10 | Nebelschlussleuchtenschalter, Klemme 10 | Клемма 10 выключателя задних противотуманных фар | |
11 | Masse (für Wassertemperaturgeber) | Масса | |
12 | Wassertemperaturgeber | Датчик температуры охлаждающей жидкости | |
B | 1 | Kombischalter, Klemme 28 (Blinker rechts) | Клемма 28 комбинированного выключателя |
2 | Kombischalter, Klemme 23 (Fernlicht) | Клемма 23 комбинированного выключателя | |
3 | Kombischalter, Klemme 25 (Blinker links) | Клемма 25 комбинированного выключателя | |
4 | Transistorzündungs-Schaltgerät oder Integrierte Zündanlage | Коммутатор зажигания или IIА | |
7 | Sicherung GAUGE | Предохранитель GAUGE | |
9 | Sicherung CHARGE | Предохранитель CHARGE | |
C | 1 | Kraftstoffgeber, Klemme 2 (Reserve) | Клемма 2 датчика уровня топлива |
2 | Masse (für Kraftstoffgeber) | Масса | |
3 | Kraftstoffgeber, Klemme 3 | Клемма 3 датчика vровня топлива | |
9 | Unterdruckschalter für Ekonometer-Überwachung | Вакуумный датчик блока контроля экономичности | |
10 | Masse | Масса | |
D | 1 | Sicherung CIG | Предохранитель CIG |
3 | Sicherung DOME | Предохранитель DOМЕ | |
4 | Öldruckgeber | Датчик давления масла | |
6 | Türkontaktschalter | Датчик включения освещения при открытии двери | |
8 | Klemme 1 des Bremsflüssigkeitsstand-Schalters und Feststellbremse | Клемма 1 датчика опасного уровня тормозной жидкости и датчик включения стояночного тормоза | |
9 | Sicherung ENGINE (für Entladekontrollleuchte) | Предохранитель ENGINE | |
10 | TCCS Steuergerät | Электронный блок управления TCCS |
