Meine Lösung war es den Flaschenhalshalter mit einem
3D-Drucker zu drucken und diesen auf der Wägezelle zu befestigen.
Die Wägezelle wird mit Hilfe einer Adapterplatte auf dem Minitec
Profil verschraubt.
Hier Bilder eines ersten Aufbaus:

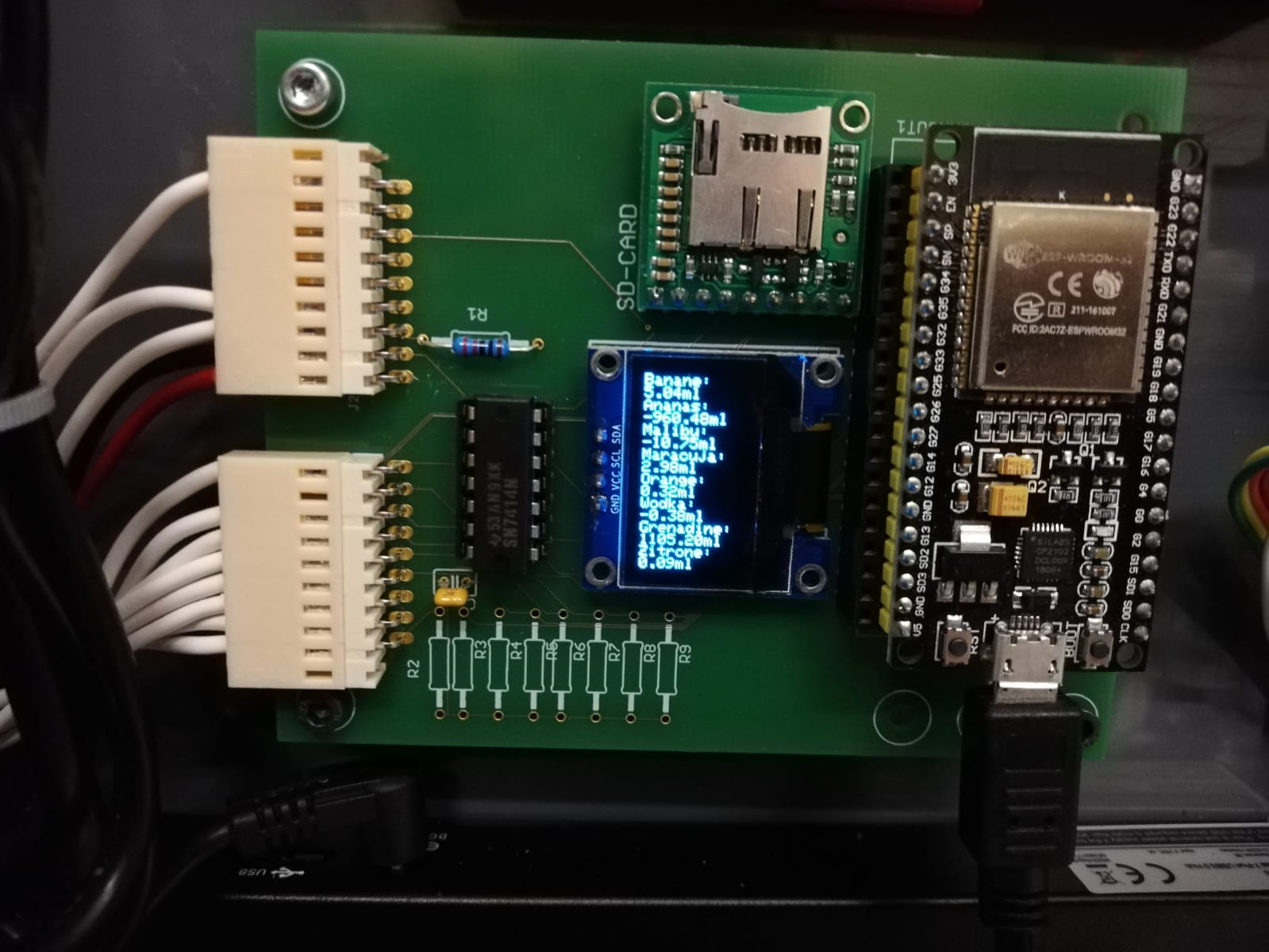

Abbildung 1: Steuerplatine & Wägezellen nach dem Zusammenlöten
von Bauteilen
.jpeg)

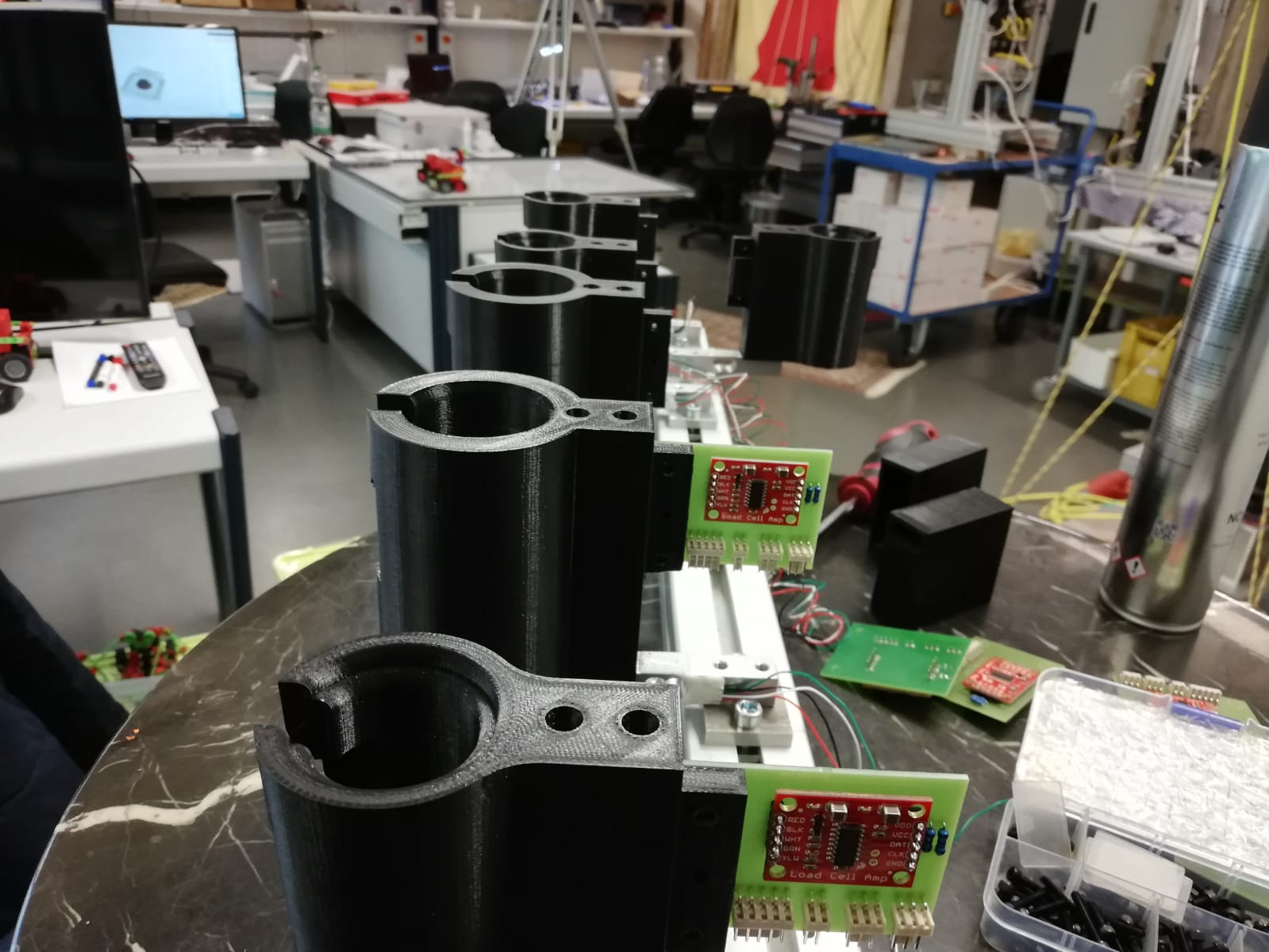

Abbildung 2: neue Flaschenhaltrung mit der Platine befestigt
.jpeg)
Abbildung 3: Alle Wägezellen sind ordentlich verkabelt.
Abbildung 4: Tara-Taster & Lednetzteil-Anscgluss Halterung.
Abb. Füllstand alle Flaschen leer
Abb. Füllstand eine Flasche voll
Abb. Steuerplatine im Einsatz
Betreut durch: Jürgen Walter
- Gruppennummer 5 -
- CM-IoT Füllstand -
|
