Lösungskomponenten
| A Teilfunktion: S1el
+ E1el verknüpfen |
A.1 - Mosfet Leistungstreiber
Quelle Bild:
https://www.bastelgarage.ch/irf520-mosfet-treiber-modul |
| Abb. Nr.: Mosfet Treiber Heizung |
| Vorteile: |
Nachteile: |
| größere Lasten bis 5A |
|
| Ansteuerung über PWM |
|
| bis 100 V |
|
| |
|
| |
|
| A Teilfunktion:
S1el + E1el verknüpfen |
A.2 - Relais
Quelle Bild:
https://www.conrad.de/de/industrie-relais-o6130212.html |
| Abb. Nr.: Relais |
| Vorteile: |
Nachteile: |
| schaltet größere Lasten |
kein schnelles PWM möglich |
| bis 230 V |
|
| |
|
| |
|
| |
|
| A Teilfunktion: S1el
+ E1el verknüpfen |
A.3
- Schütz
Quelle Bild:
https://de.wikipedia.org/wiki/Sch%C3%BCtz_(Schalter) |
| Abb. Nr.: Schütz-Schalter |
| Vorteile: |
Nachteile: |
| schaltet größere Lasten |
kein schnelles PWM |
| bis 230 V |
|
| |
|
| |
|
| |
|
| B Teilfunktion: E4el
wandeln |
B.1 - Heizpatrone 24 V 40W
Quelle Bild:
https://eckstein-shop.de/24V-40W-Heizpatrone-J-Head-Hotend-Heater-Cartridge-3D-Drucker |
| Abb. Nr.: Heizpatrone |
| Vorteile: |
Nachteile: |
| in Reihe verwendbar mit 48 V |
höhere Spannung |
| geringerer Strom durch höhere
Spannung |
|
| Schutzkleinspannung |
|
| |
|
| |
|
| B Teilfunktion: E4el
wandeln |
B.2 - Heizpatrone 12 V 40W
Quelle Bild:
https://eckstein-shop.de/24V-40W-Heizpatrone-J-Head-Hotend-Heater-Cartridge-3D-Drucker |
| Abb. Nr.: Heizpatrone |
| Vorteile: |
Nachteile: |
| geringere Spannung |
größerer Strom |
|
Schutzkleinspannung |
|
| |
|
| |
|
| |
|
| B Teilfunktion: E4el
wandeln |
B.3 - Heizpatrone 230V 160W
Quelle Bild:
https:https://de.rs-online.com/web/p/heizpatronen/3742713/ |
| Abb. Nr.: Heizpatrone |
| Vorteile: |
Nachteile: |
| hohe Leistungsdichte |
höhere Spannung |
| |
keine Schutzkleinspannung |
| |
|
| |
|
| |
|
| C Teilfunktion: St2
trennen |
C.1 - Heizungsblock Eigenkonstruktion
 |
| Abb. Nr.: Heizungsblock |
| Vorteile: |
Nachteile: |
| 4 Heizpatronen möglich |
neue Konstruktion notwendig |
| angepasst an neuen Drucker |
|
| |
|
| |
|
| |
|
| C Teilfunktion:
St2 trennen |
C.2 - Heizungsblock vom bestehenden 3D Drucker
| Vorteile: |
Nachteile: |
| keine neue Konstruktion notwendig |
2 Heizungen |
| bestehenden Modell |
zu wenig Heizleistung |
| |
|
| |
|
| |
|
| E Teilfunktion: E2el
+ St4 verknüpfen |

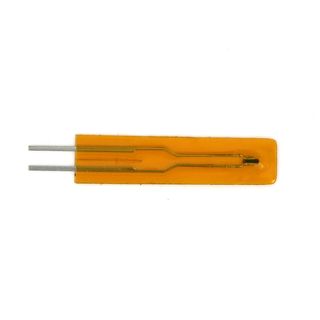

E.1 - Thermistor
Quelle Bild:https://eckstein-shop.de/10pcs-MF5B-SMD-NTC-Thermistor-1-3950-100K-fuer-3D-Drucker |
| Abb. Nr.: Thermistor NTC 100k |
| Vorteile: |
Nachteile: |
| Oberflächentemperatursensor |
nichtlineare Kennlinie |
| einfache Beschaltung |
|
| Kennlinie in Marlinfirmware
vorhanden |
|
| |
|
| |
|
| E Teilfunktion: E2el
+ St4 verknüpfen |
E.2 - Themperaturfühler
Quelle Bild:https:https://www.omega.de/pptst/SRTD-1_SRTD-2.html |
| Abb. Nr.: Pt 100 |
| Vorteile: |
Nachteile: |
| Oberflächentemperaturfühler |
teuer |
| bis 260°C |
|
| |
|
| |
|
| |
|
| E Teilfunktion: E2el
+ St4 verknüpfen |
E.3 - Thermoelement K-Typ
Quelle Bild:https:https://www.therma-shop.de/de/shop/section/products_detail/typ-k-2/-/-/-/-/-/selbstklebend-kapton-klebefolie-typ-k.html |
| Abb. Nr.: Thermoelement Typ-K |
| Vorteile: |
Nachteile: |
| bis 285°C |
teuer |
| selbstklebend |
Vergleichstelle notwendig |
| |
|
| |
|
| |
|
| I Teilfunktion: E3el
trennen |
I.1 - Schrittmotortreiber
Quelle Bild:https:https://de.farnell.com/trinamic/tmc2130-eval/eval-board-2-ph-schrittmotorstrg/dp/2822162?st=tmc2130 |
| Abb. Nr.: TMC2130-Eval
Schrittmotortreiber |
| Vorteile: |
Nachteile: |
| Stalldetection |
aufwändige Parametrierung |
| Coolstep |
|
| |
|
| |
|
| |
|
| I Teilfunktion: E3el
trennen |
I.2 - Schrittmotortreiber
Quelle Bild:https:https://www.sorotec.de/shop/ND556-Schrittmotorkarte-Leadshine.html?language=de |
| Abb. Nr.: Leadshine ND556 |
| Vorteile: |
Nachteile: |
| einfache Parametrierung |
keine Stalldetection |
| |
|
| |
|
| |
|
| |
|
| I Teilfunktion: E3el
trennen |
I.3 - Schrittmotortreiber
Quelle Bild:https:https://www.igus.de/info/motorsteuerung-d1-dryve |
| Abb. Nr.: D1 dryve |
| Vorteile: |
Nachteile: |
| hoher Phasenstrom möglich |
teuer |
| |
nur für Igusmotoren geeignet |
| |
|
| |
|
| |
|
| L Teilfunktion:
E8mech trennen |
L.1 - Schrittmotor
Quelle Bild:https:
https://de.nanotec.com/produkte/345-st4118s1404-a/ |
| Abb. Nr.: Nema 17 30mm |
| Vorteile: |
Nachteile: |
| leichter als bestehender |
weniger Drehmoment |
| einfache Ansteuerung |
|
| |
|
| |
|
| |
|
| L Teilfunktion:
E8mech trennen |
L.2 - Schrittmotor
Quelle Bild:https:
https://de.nanotec.com/produkte/348-st4118m0406-a/ |
| Abb. Nr.: Nema 17 38mm |
| Vorteile: |
Nachteile: |
| größeres Drehmoment |
schwerer |
| einfach Ansteuerung |
|
| |
|
| |
|
| |
|
| L Teilfunktion:
E8mech trennen |
L.3 - Schrittmotor
Quelle Bild:
https://de.nanotec.com/produkte/412-st3518s0804-a/ |
| Abb. Nr.: Nema 14 |
| Vorteile: |
Nachteile: |
| leichter als Nema 17 |
kleineres Drehmoment |
| einfache Ansteuerung |
|
| |
|
| |
|
| |
|
|
