Vorteile Nachteile Katalog

Vorteile - Nachteile - Katalog

Lösungskomponenten

A Teilfunktion: Aufbau der Trittplatte

LK 1: Einseitig

Abbildung 1: Einseitig gelagerte Trittplatte

Vorteile:	Nachteile:
einfache Konstruktion	nur einseitig Begehbar
-	übertragbare Kraft durch Person anhängig vom Hebel

LK 2: Beidseitig

Abbildung 2: Beidseitig gelagerte Trittplatte

Vorteile:	Nachteile:
beidseitig Begehbar	aufwendige Konstruktion
-	übertragbare Kraft durch Person anhängig vom Hebel
-	Trittplatte senkt sich nicht gleichmäßig

LK 3: Gleichmäßig

Abbildung 3: Gleichmäßig gelagerte Trittplatte

Vorteile:	Nachteile:
beidseitig Begehbar	beidseitige Lagerung
übertragbare Kraft durch Person unanhängig vom Hebel	präzise Konstruktion notwendig
gleichmäßige Absenkung der Trittplatte	-

B Teilfunktion: Trittplattenrückführung

LK 1: Druckfeder

Abbildung 4: Trittplattenrückführung mit Druckfeder

Vorteile:	Nachteile:
günstig	Führung gegen Ausknicken notwendig
einfache Konstruktion	-

LK 2: Dämpfer

Abbildung 5: Trittplattenrückführung mit Dämpfer

C Teilfunktion: Haltekraft obere Position

LK 1: Druckfeder

Abbildung 6: Halterkraft obere Position mit Druckfeder

Vorteile:	Nachteile:
günstig	Führung gegen Ausknicken notwendig
einfache Konstruktion	Kraft nimmt bei Bewegung nach unten zu

LK 2: Magnete

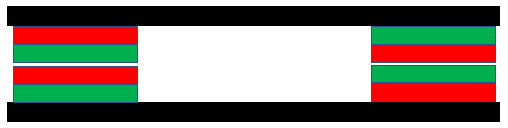

Abbildung 7: Halterkraft obere Position mit Magnete

Vorteile:	Nachteile:
günstig	erzeugt Streufelder --> kann Elektronik stören
einfache Konstruktion	-
Kraft zwischen Magenten nach wenigen mm weg	-

LK 3: Keine

Abbildung 8: Ohne Haltekraft obere Position

Vorteile:	Nachteile:
kostet Nichts	Platte senkt sich schon beim Auflegen des Fußes
kein Konstruktionsaufwand	Energie geht verloren
