Konzeptentwicklung



Da in der Vorgängerversion festgestellt wurde, dass eine Beleuchtung des Himmels unvorteilhaft ist, entschieden wir uns mit hilfe einer transparenten Unterseite des Swimming-Pixel, die Wasseroberfläche zu beleuchten. Die konische Form der Glasschale bietet die Möglichkeit einer besseren Lichtausstrahlung um das Swimming-Pixel herum. Zudem hat sie bereits eine optimale Schwimmform.

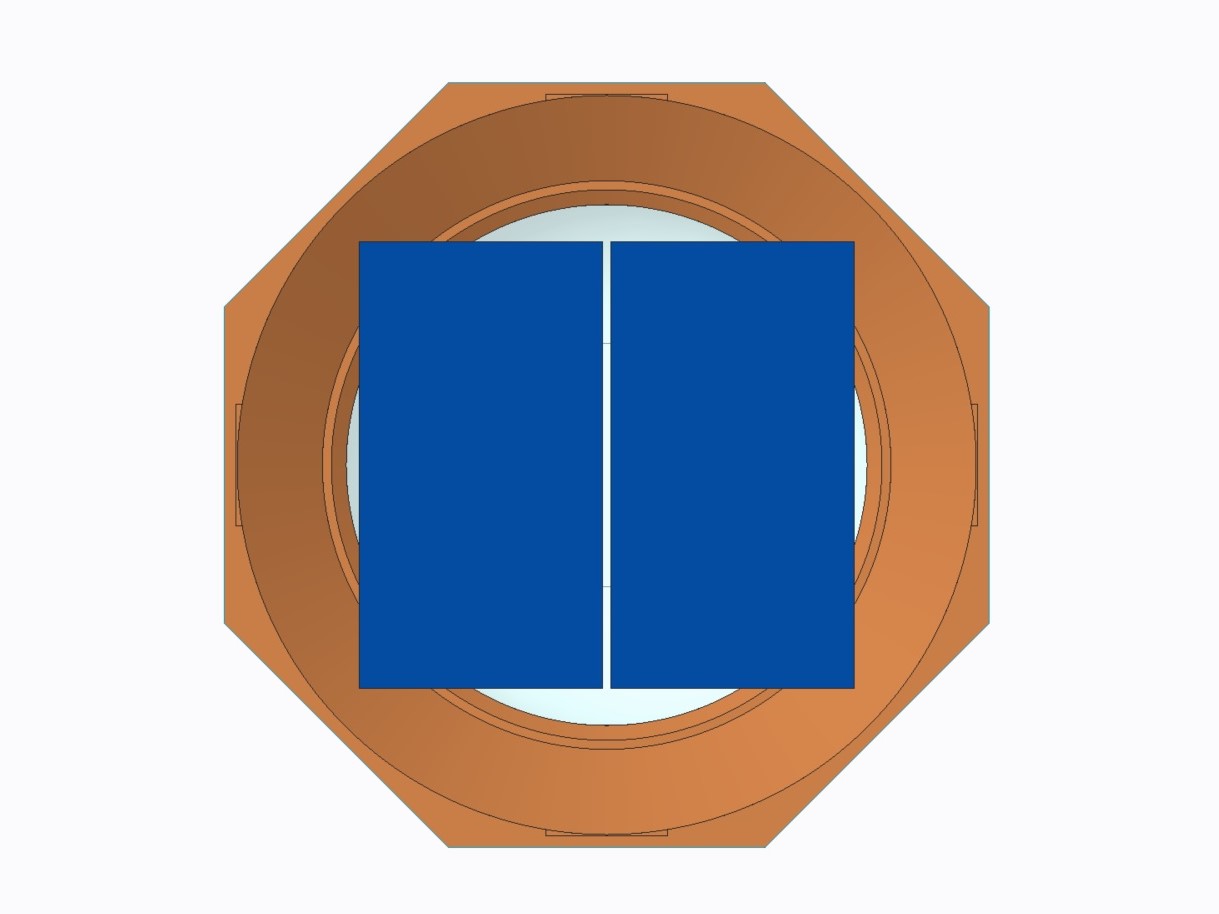

Die blauen Flächen stellen die Solarpanels dar. Da diese viereckig und größer als die Glasschale sind, wird ein Aufbau benötigt der auf die Glasschale gesetzt wird (Orange).









Hier ist der Aufbau auf der Glasschale zu sehen. Dieser erweitert das Volumen des Swimming-Pixel, um die Solarpanel und die gesamte Elektronik unter zu bringen.








In diesen Bilder sieht man die Halterungen für die Elektronik. Diese wird in das Swimming-Pixel eingesetzt. Zusammengehalten werden die 3D-Druckteile durch vier Gewindestangen.

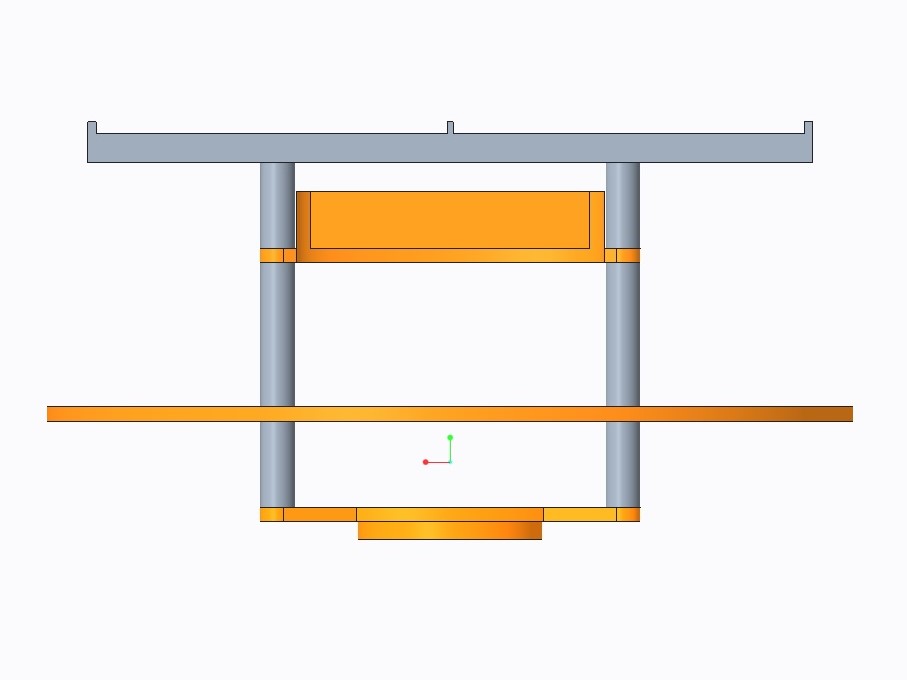

Durch die modulare Aufbauweise sind mehrere unterschiedliche Anordnungen möglich. Durch die Varianten lässt sich der Schwerpunkt des Swimming-Pixel varieren.

Da die Akkuhalterung nicht zwingend notwendig ist, wird sie weggelassen, um Zeit bei der Herstellung zu sparen.
