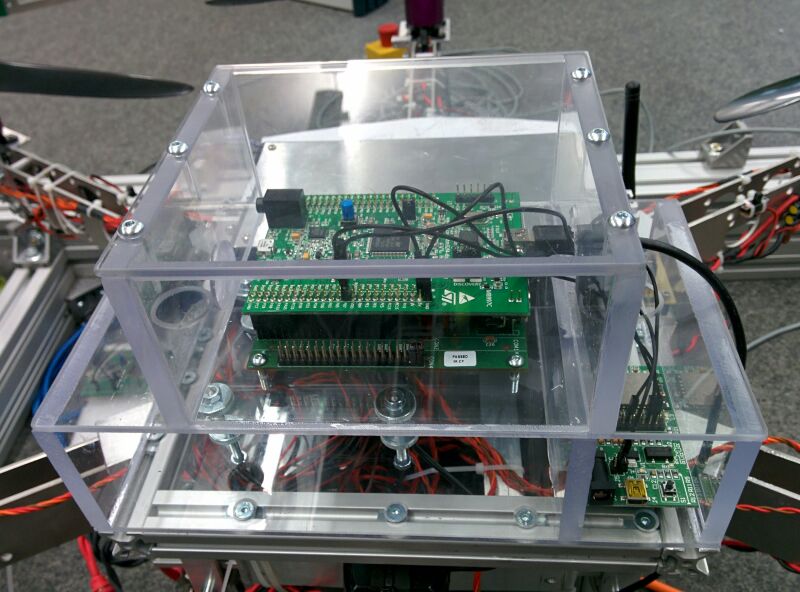

Versuchsaufbau
Versuchsaufbau |
|
Portbelegung
STM32F4-DISCOVERY
Pinleiste
PIN
P2
PB6
UART1 RX
P2
PB6
UART1 TX
P2
1
5V
P2
2
GND
P1
PB10
SCL
P1
PB11
SDA
P1
3
VDD
P1
1
GND
| Portbelegung | STM32F4-DIS_WIFI | |
| Pinleiste | PIN | |
| J6 | 3 | UART RX |
| J6 | 5 | UART TX |
| J6 | 11 | GND |
| J5 | 2 | 5V |
optional ist bei mSTM32F4-DIS_WIFI auch eine Spannungsversorgung über USB möglich
|
|
