Sensorbeschreibungen

Funktionsweise Reflexlichtschranke:

Sender und Empfänger sind in den Reflexionslichtschranken in einem Gehäuse untergebracht jedoch galvanisch voneinander getrennt. Der Sensor wurde ursprünglich für Anwendungen als Positionsmelder, Endabschalter, Drehzahlerfassung oder Bewegungssensor entwickelt, ist somit sehr breitbandig einsetzbar.

Der Sender des Sensors sendet über eine LED einen Lichtstrahl aus. Dieser Lichtstrahl trifft auf einen Reflektor und wirft den Lichtstrahl zum Empfänger zurück. Der Empfänger ist in diesem Fall ein Fototransistor. Sobald der Lichtstrahl auf den Fototransistor trifft schaltet dieser durch. Somit erhalten wir am Ausgang ein Lowsignal.

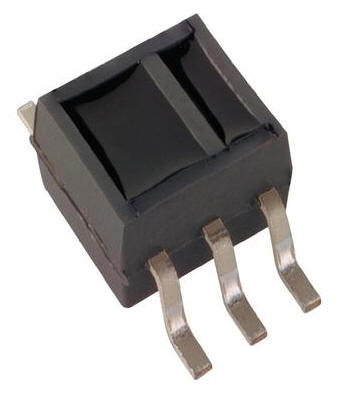

Reflexionslichtschranke SFH 9201

Reflexionslichtschranke APDS-9103-L22
