Stand der Technik

Konstruktion der Gruppe "Drehzahlmessung Hardware" im WS13

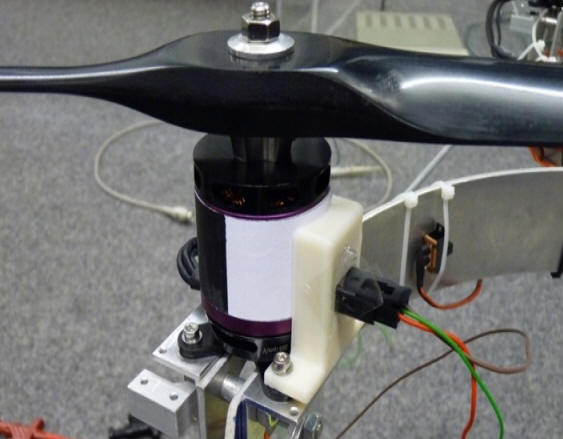

Es besteht ein per 3D-Druck hergestelltes am Motor befestigbares Gehäuse. Dieses dient als Aufnahme und Halterung für die Elektronik, die nötig ist, um die Drehzahl zu messen.

 Für die Messung kommt ein Lichtreflex-Sensor SFH-9201 zum Einsatz, der auf die Oberfläche des Motorgehäuses gerichtet ist. Auf diesem ist den halben Umfang überdeckend ein weißes Stück Klebestreifen angebracht um bei einer Umdrehung ein High-Low-Signal am Sensor zu erhalten. Dies erzeugt eine entsprechende Flanke, die für die folgende Auswertung nötig ist.
