Portbelegungsplan

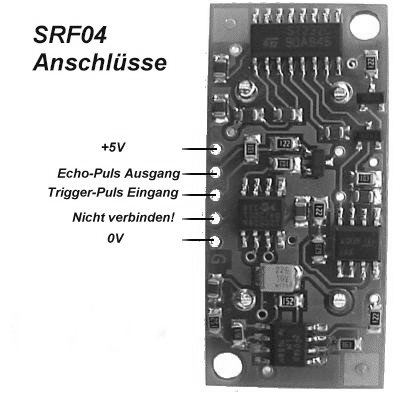

Ultraschallsensor SRF04:

Belegung Bemerkung
5 V
Echo Puls Ausgang
Trigger Puls Eingang
Keine Belegung
GND

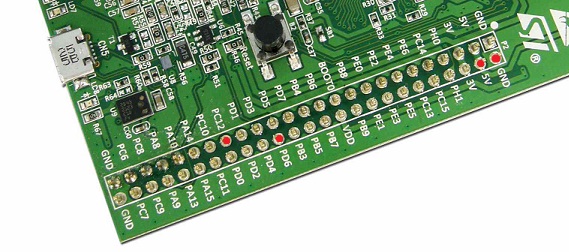

STM32F4 Discovery:

Port Belegung Bemerkung
5 V
GND
PC12 Echo Input: Empängt eine Pulsweite
PD6 Trigger Output: Sendet ein Puls
