Blockschaltbild

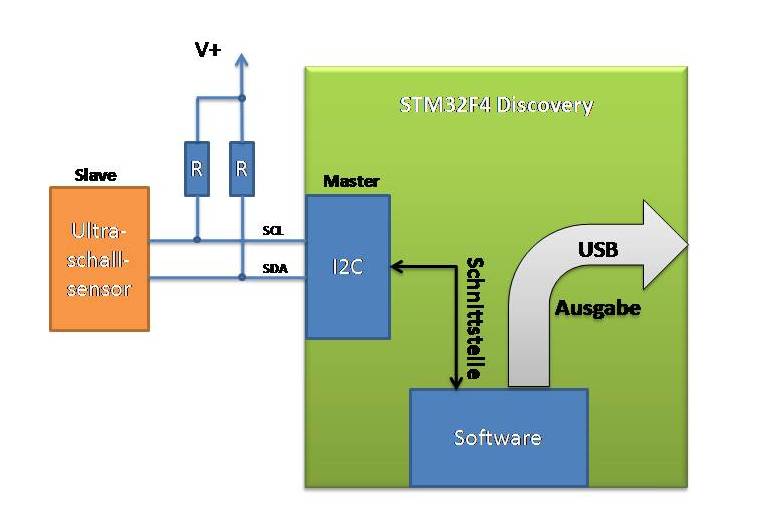

Blockschaltbild und Funktionsweise des SRF08

_____________________________________________________________________________

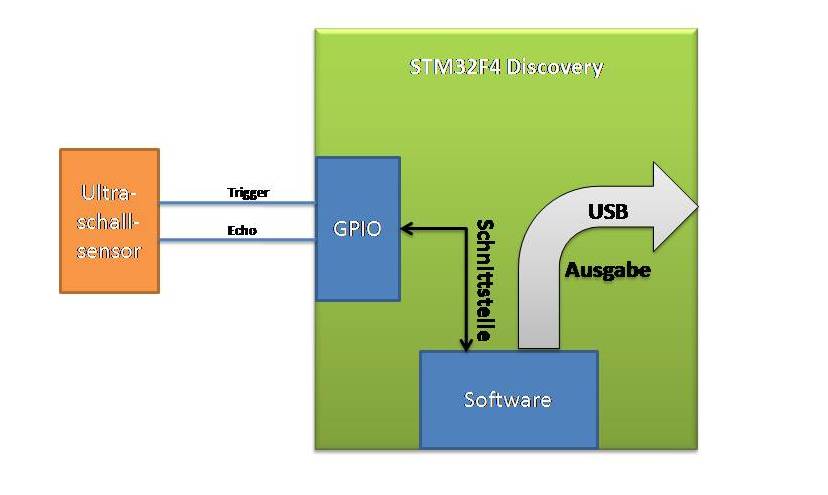

Blockschaltbild und Funktionsweise des SRF04

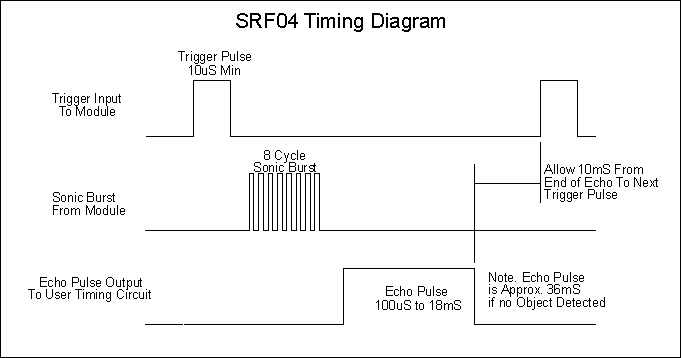

Funktionsweise:

Um eine Messung zu starten:
 - wird ein Impuls (mind. 10us) an den Triggereingang gelegt.
 - Der Wandler wird von der Ablaufsteuerung für 200μs (8 Zyklen, 40kHz) getaktet und der Echo-Ausgang des Moduls auf High gelegt.
 - Das erste hereinkommende Echo schaltet den Echo-Ausgang wieder auf Low.
 - Die Entfernung ergibt sich rechnerisch als Produkt aus Schallgeschwindigkeit (344m/s in Luft bei 21°C) und der Länge des Echo-Impulses. Da die Strecke vom Schall doppelt zurückgelegt wird, ist das Ergebnis durch 2 zu dividieren

Formel zur Berechnung

s [m] = 344m/s * ti [s] / 2

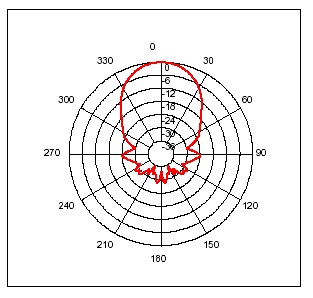

Richtcharakteristik SRF04
