3D-Keramikdruck - Messwerterfassung Prozessparameter
Wintersemester 2017/18
Jonas Messerschmid
Florian Proß

Bedienungsanleitung

Download der Bedienungsanleitung:



1.            Übersicht

Sobald die Anlage gestartet wurde fängt der Data Logger mit der Protokollierung der Temperatur der Düse und dem Druck im Pneumatikschlauch an und erzeugt auf der installierten Micro SD Karte ein .csv file, in dem alle paar Minuten (je nach Einstellung) die Werte eingeschrieben werden.

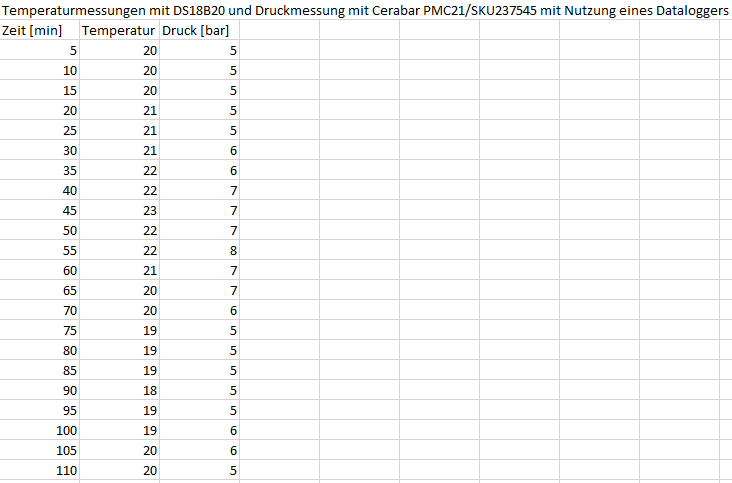

2.            .csv file Erstellung

Der default Dateiname lautet:



Ist ein Druck beendet, wird auch die Messung beendet. Wird ein neuer Druckauftrag angefangen wird automatisch ein neues .csv file erzeugt.



Sind 99 Aufträge/Messungen erreicht müssen diese von der SD Karte gelöscht werden.





3.            Programmablauf:

1.       Druck startet

2.       Messung wird gestartet → neues .csv file wird erzeugt

3.       Werte werden kontinuierlich auf Micro SD Karte aufgezeichnet

4.       Druck beendet

5.       Messung wird beendet

6.       .csv file wird geschlossen und ist auslesebar

7.       Maschine wird initialisiert

8.       Neue Messung kann beginnen






4.            Auswertung

Treten Fehler im Druck auf kann es hilfreich sein diese Werte zu überprüfen und zu analysieren:

Dazu nimmt man die SD Karte, nachdem die Messung abgeschlossen ist (wichtig: Sonst werden Werte nicht gespeichert), aus der Maschine und überträgt das .csv file auf den jeweiligen Rechner.

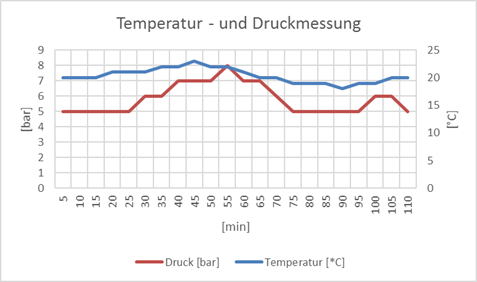

Anschließend kann bei Bedarf ein Diagramm der Messungen erstellt werden um Rückschlüsse auf Abweichungen ziehen zu können.

5.            IP Kamera Bedienung

-          Für die Erstkonfiguration mit dem Handy muss sich das Endgerät nicht im lokalen Netzwerk der Majolika befinden.

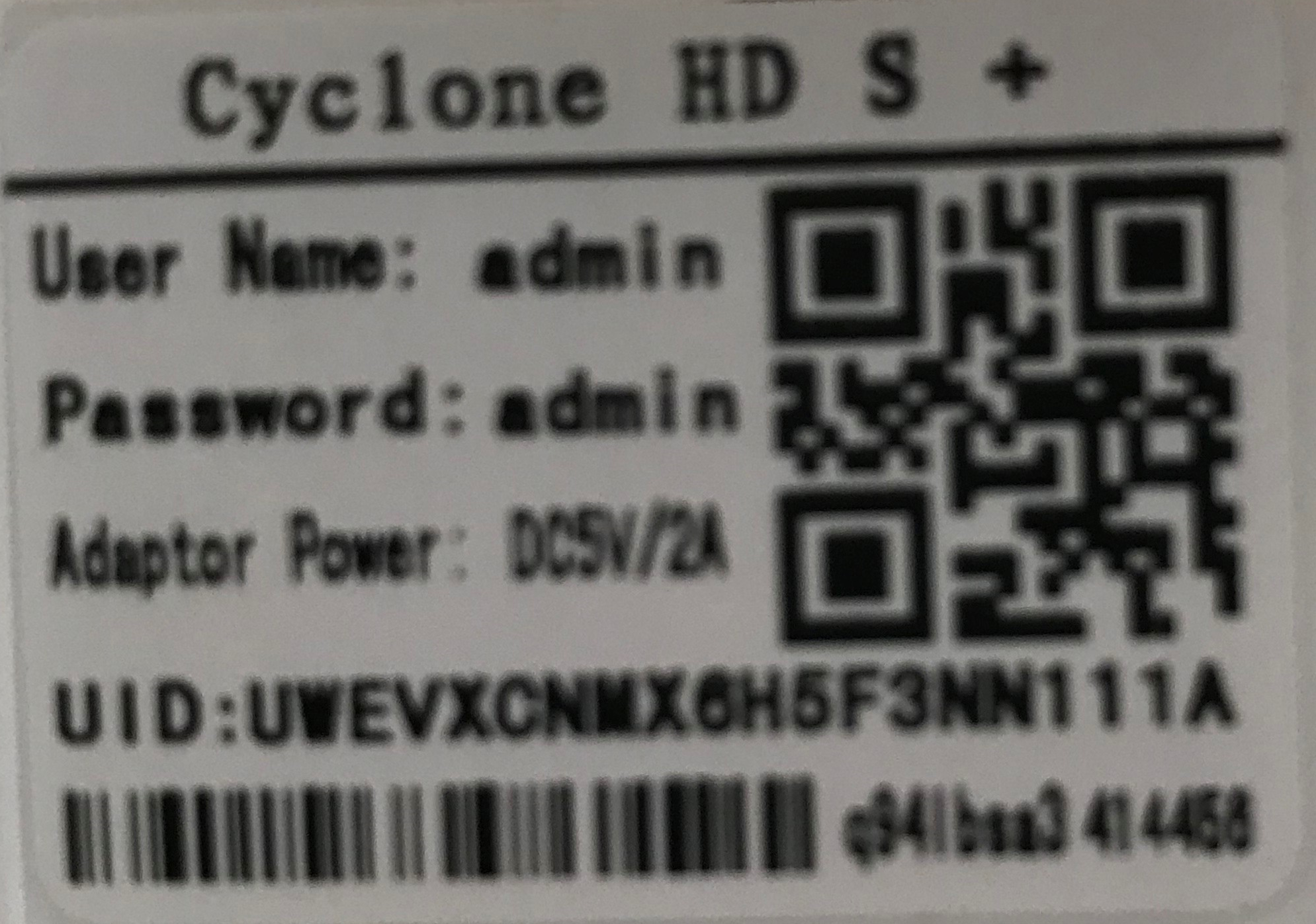

 QR Code für Hinzufügen der Kamera:

-          Für die Erstkonfiguration mit dem P2P Windows Programm muss sich das Endgerät nicht in dem lokalen Netzwerk der Majolika befinden.

                 - Siehe Anhang → Download upCam Connect → upCam-Connect-P2P-Windows-Kamera-hinzufuegen.jpg

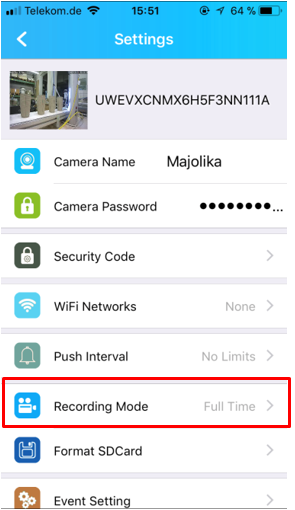

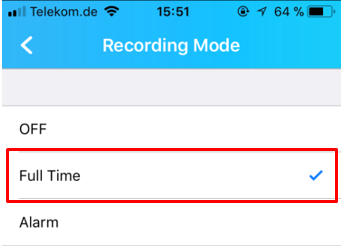

Einstellungen um auf SD Karte aufzunehmen mit der App:
