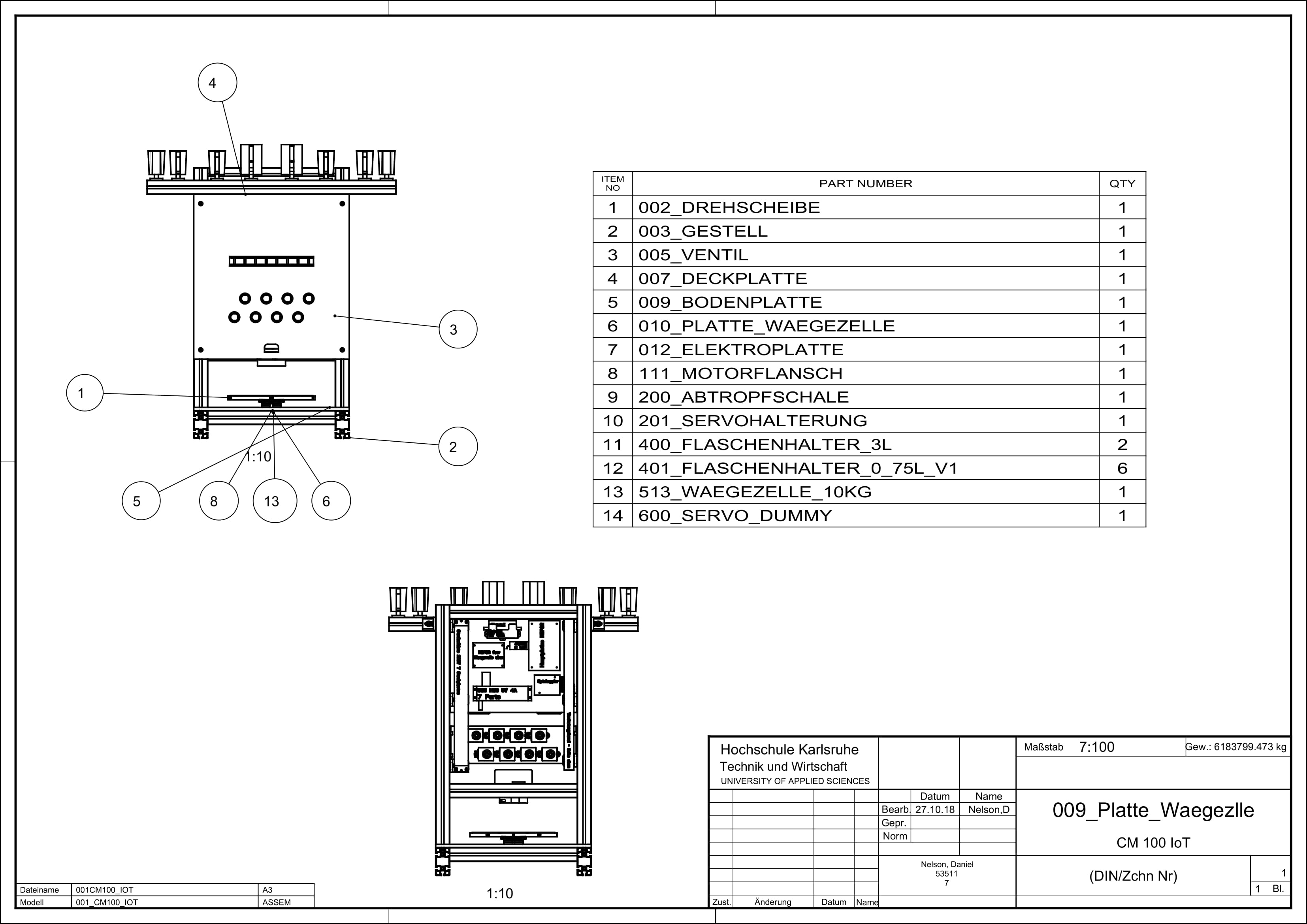

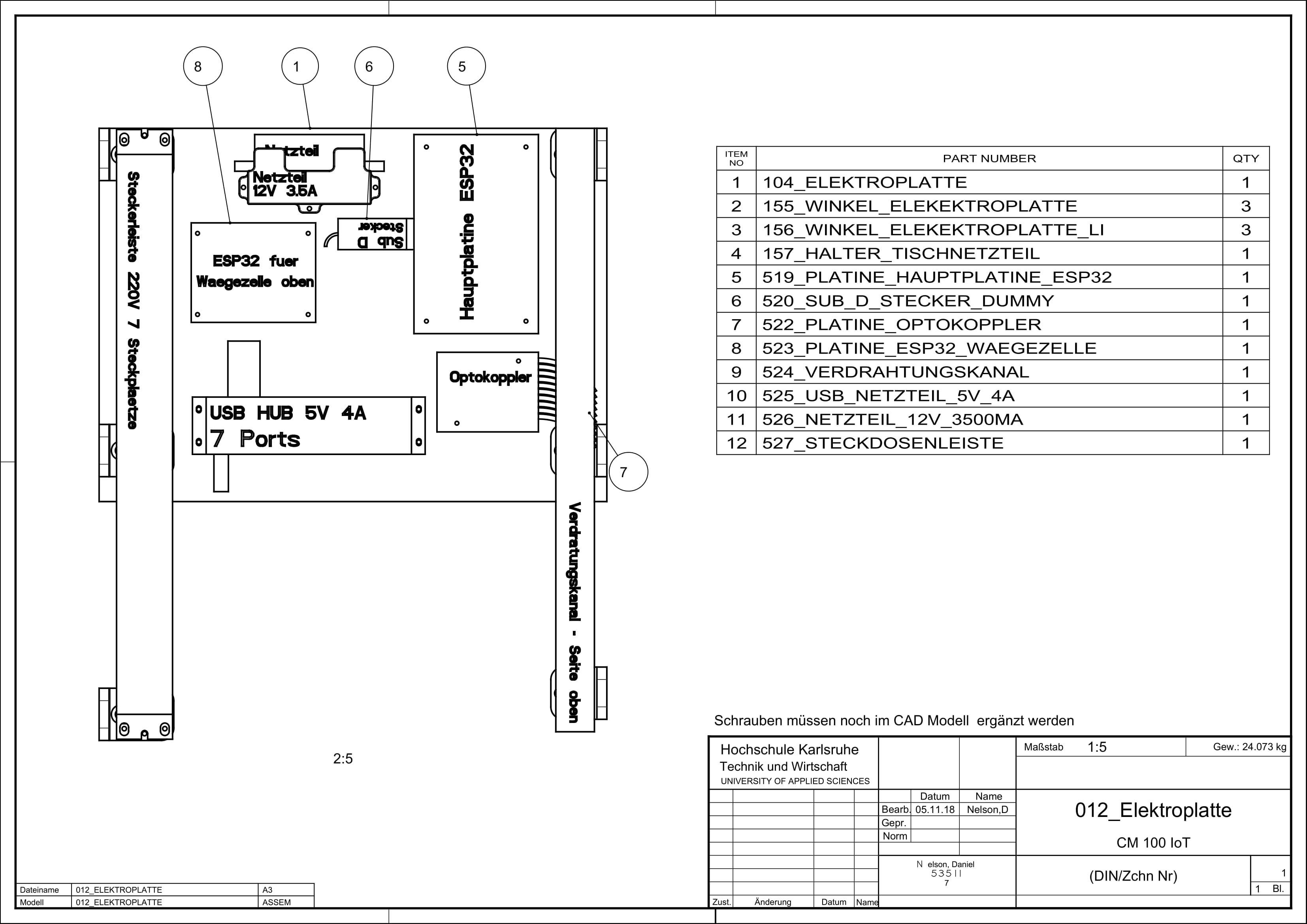

Technische Zeichnungen der
Einzelteile:Nachfolgend sind alle
technischen Zeichnungen für die Fertigung der Einzelteile zu
sehen.

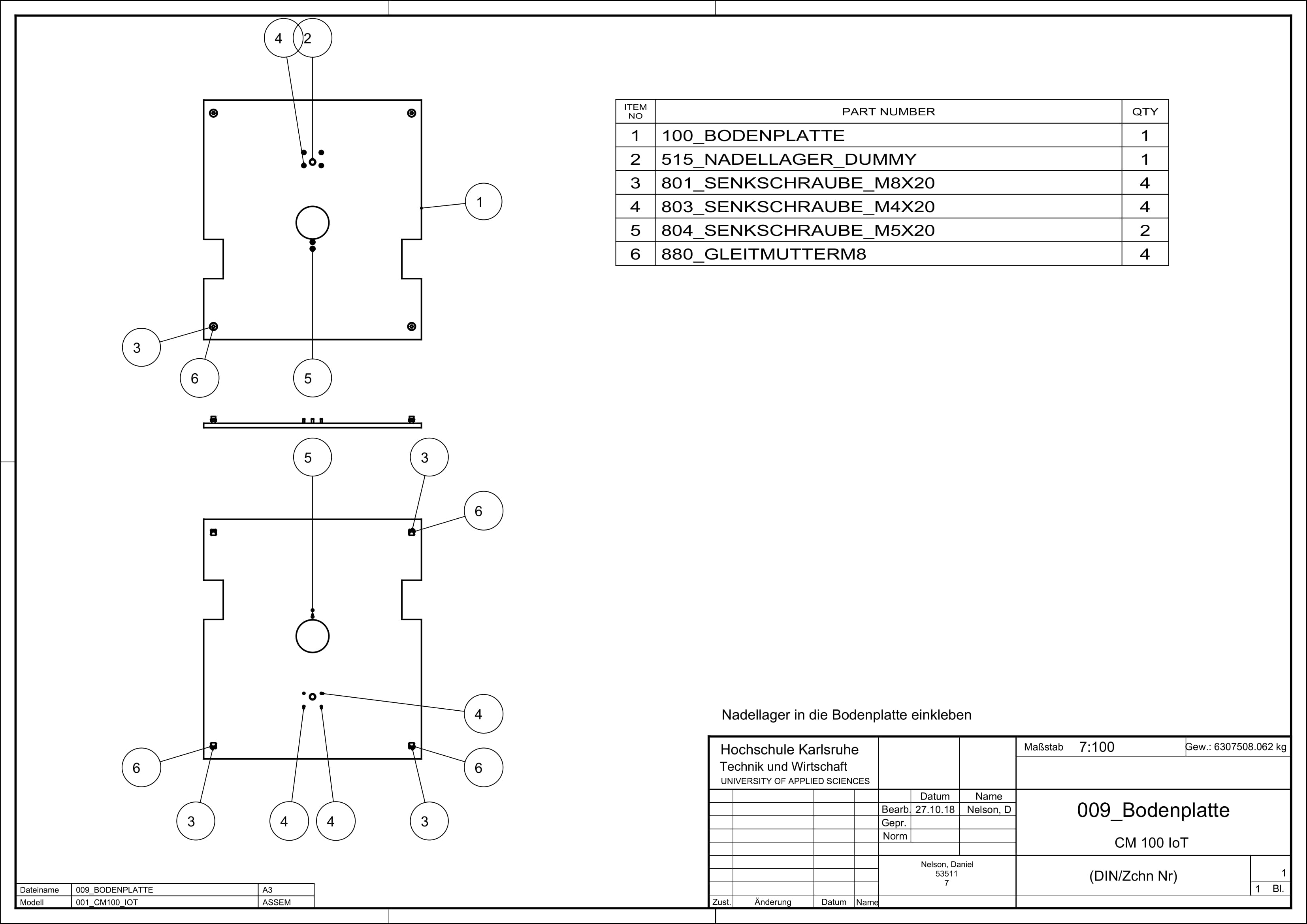

![](data/Zeichnungen für Doku 30.10.2018/100_bodenplatte-1.jpg)

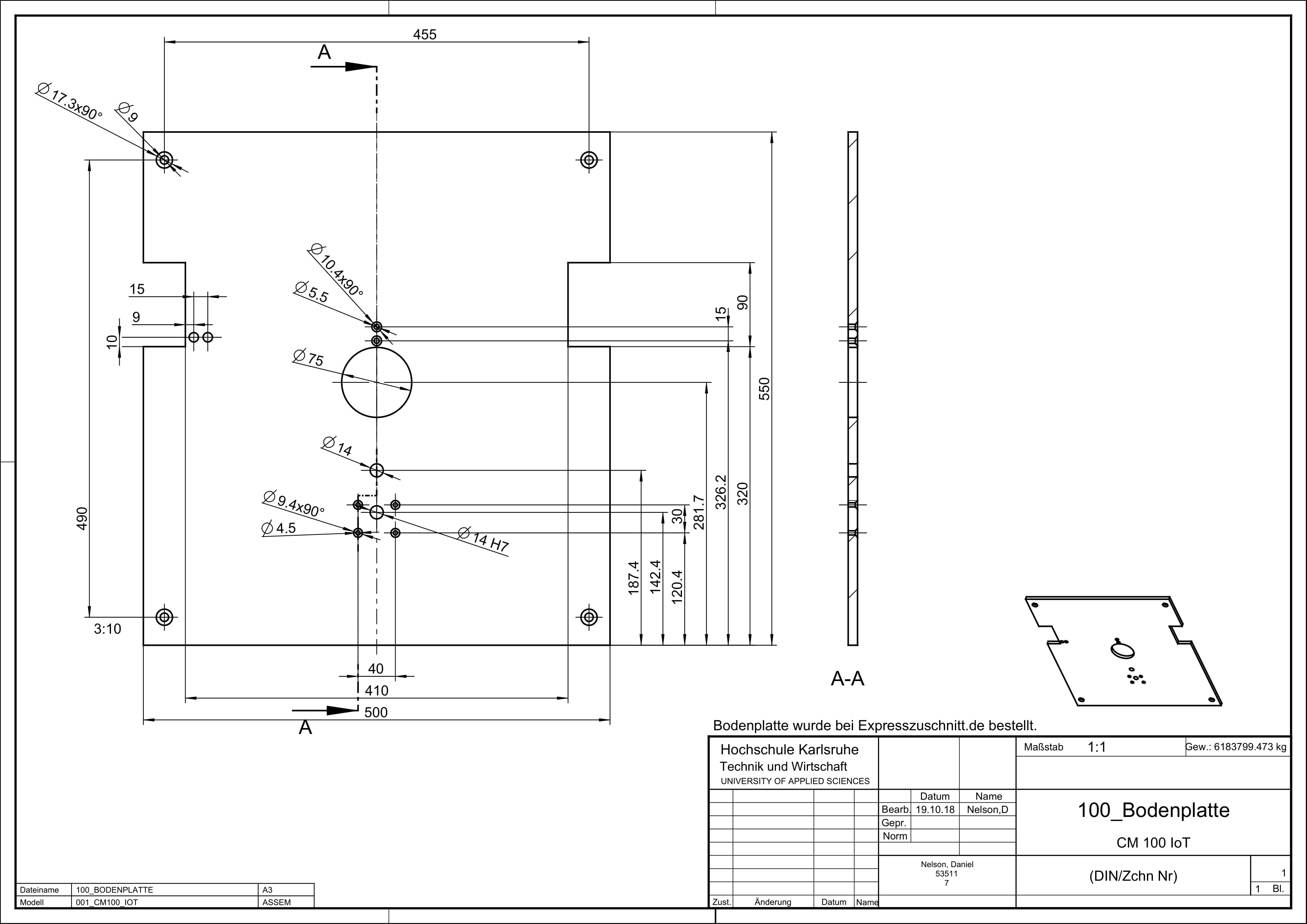

Abbildung: Technische Zeichnung der Bodenplatte

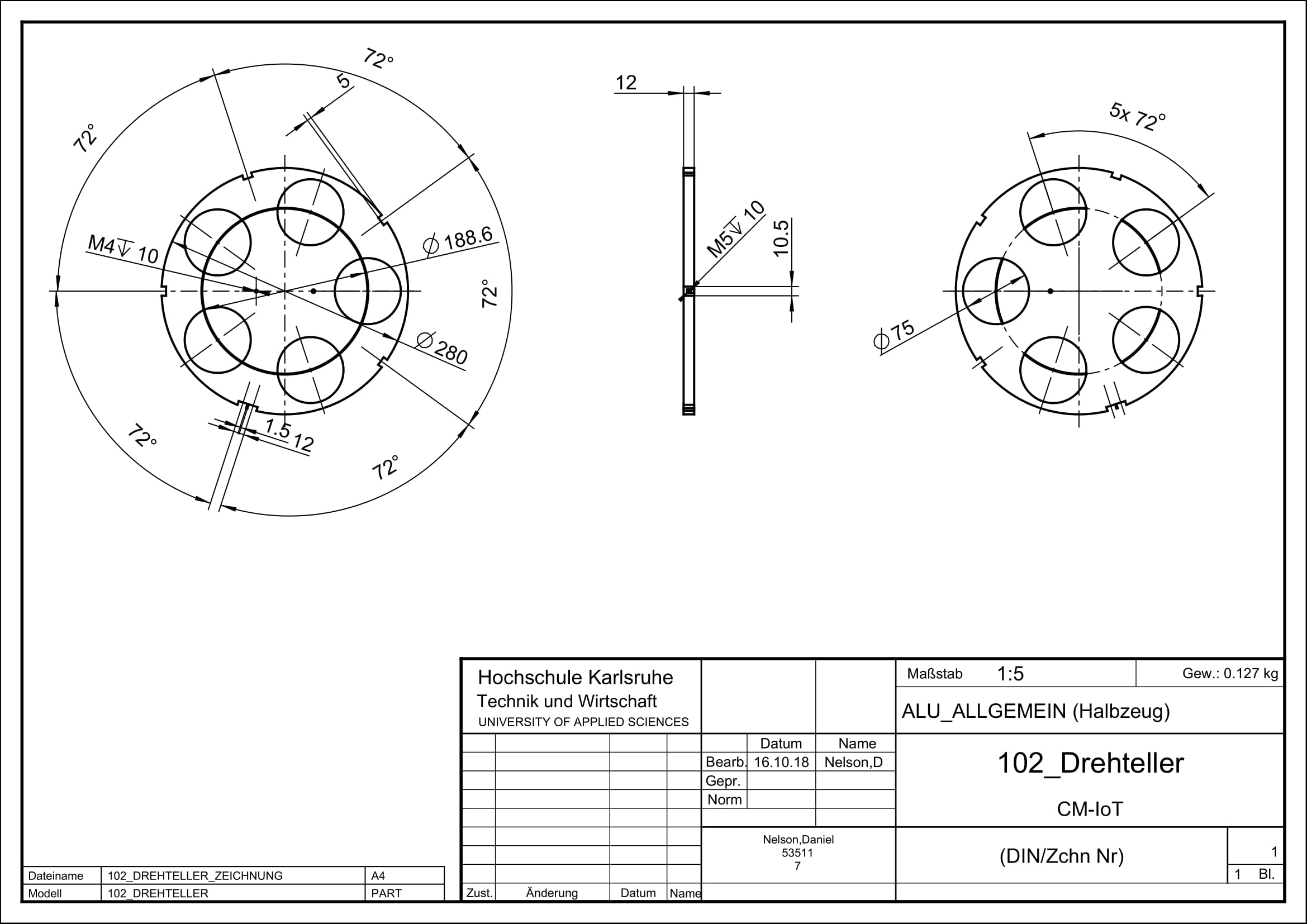

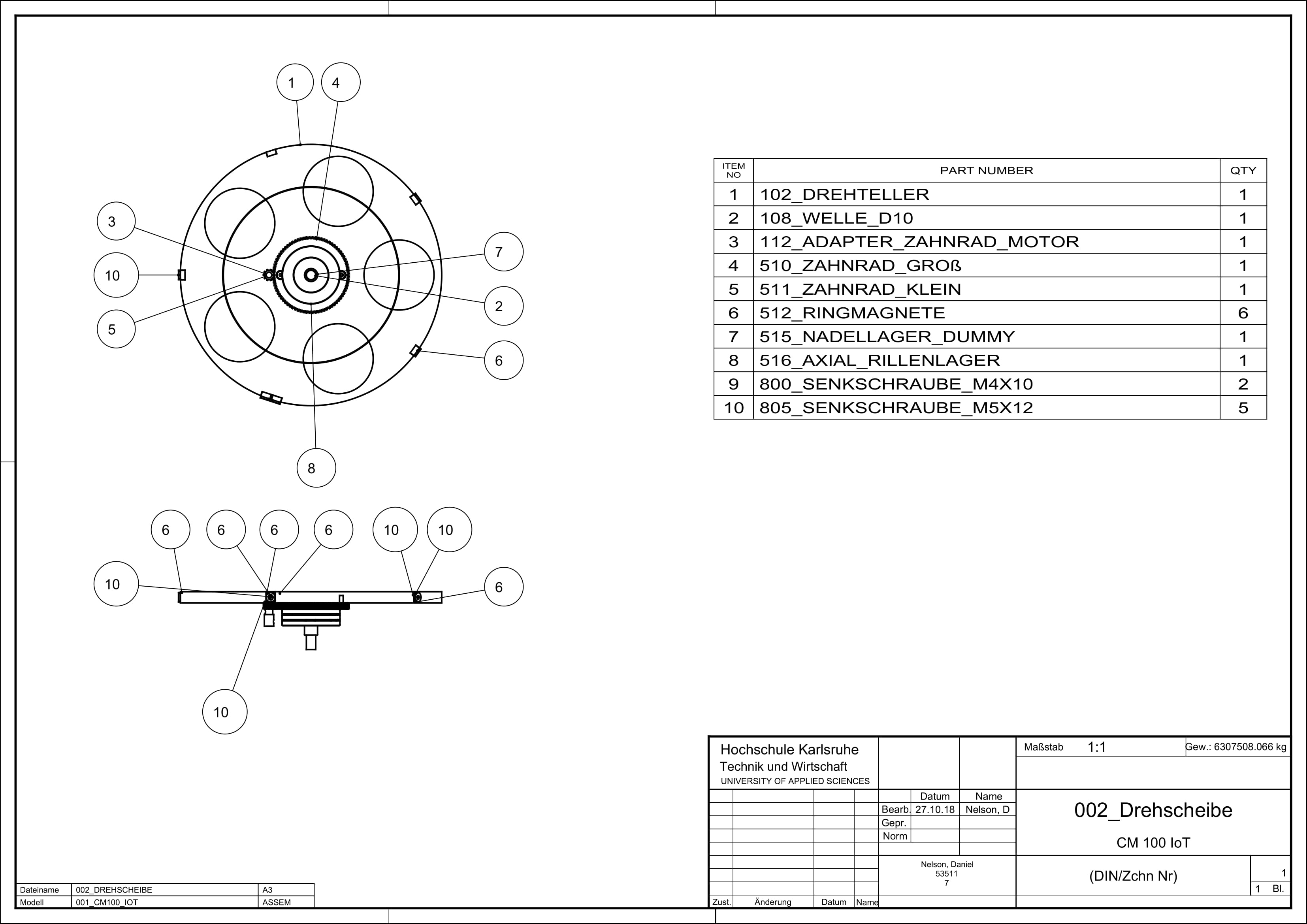

![](data/Zeichnungen für Doku 30.10.2018/102_drehteller_zeichnung-1.jpg)
Abbildung: Technische Zeichnung des Drehtellers für die
Cocktailgläser

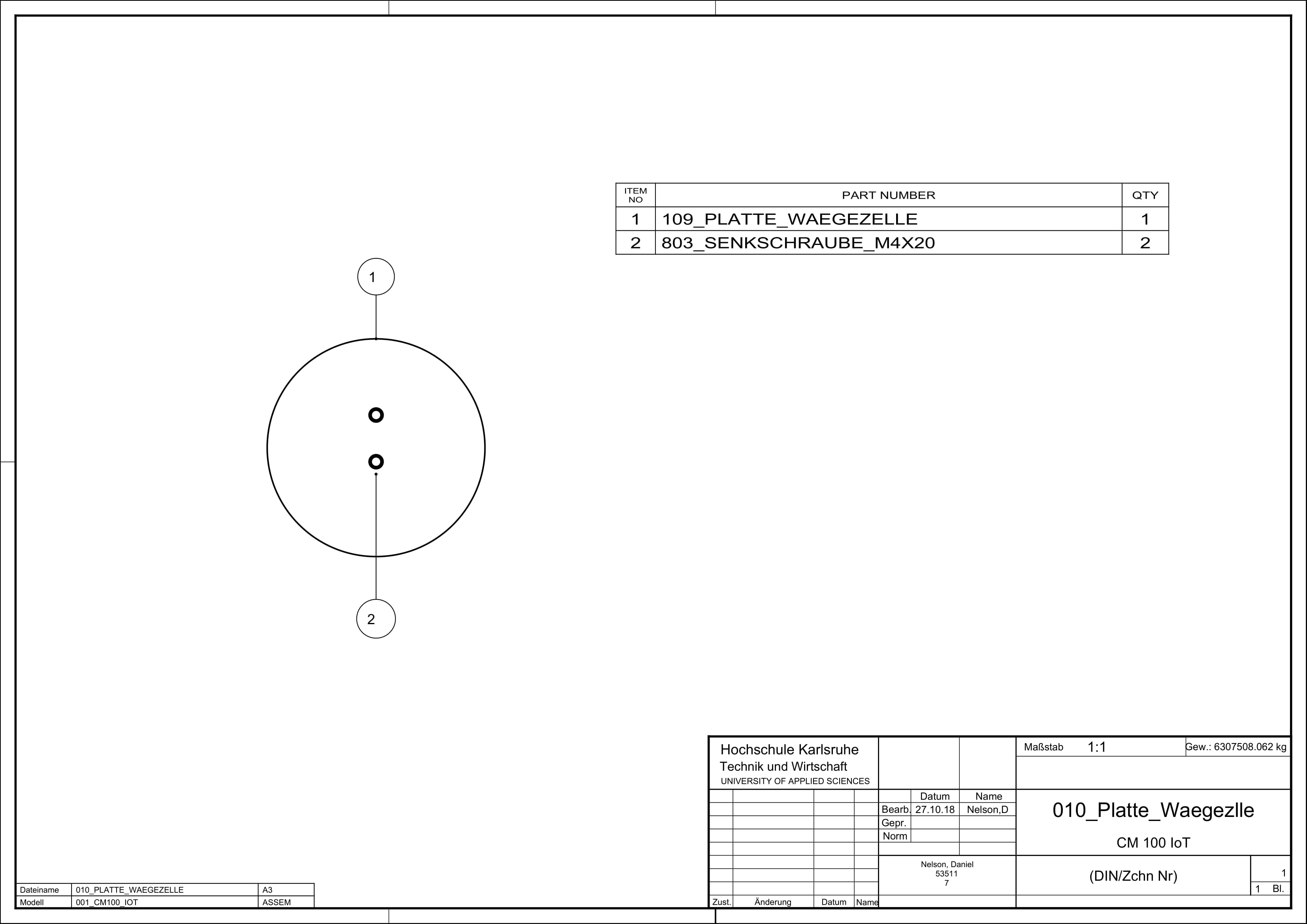

![](data/Zeichnungen für Doku 30.10.2018/109_platte_waegezelle-1.jpg)

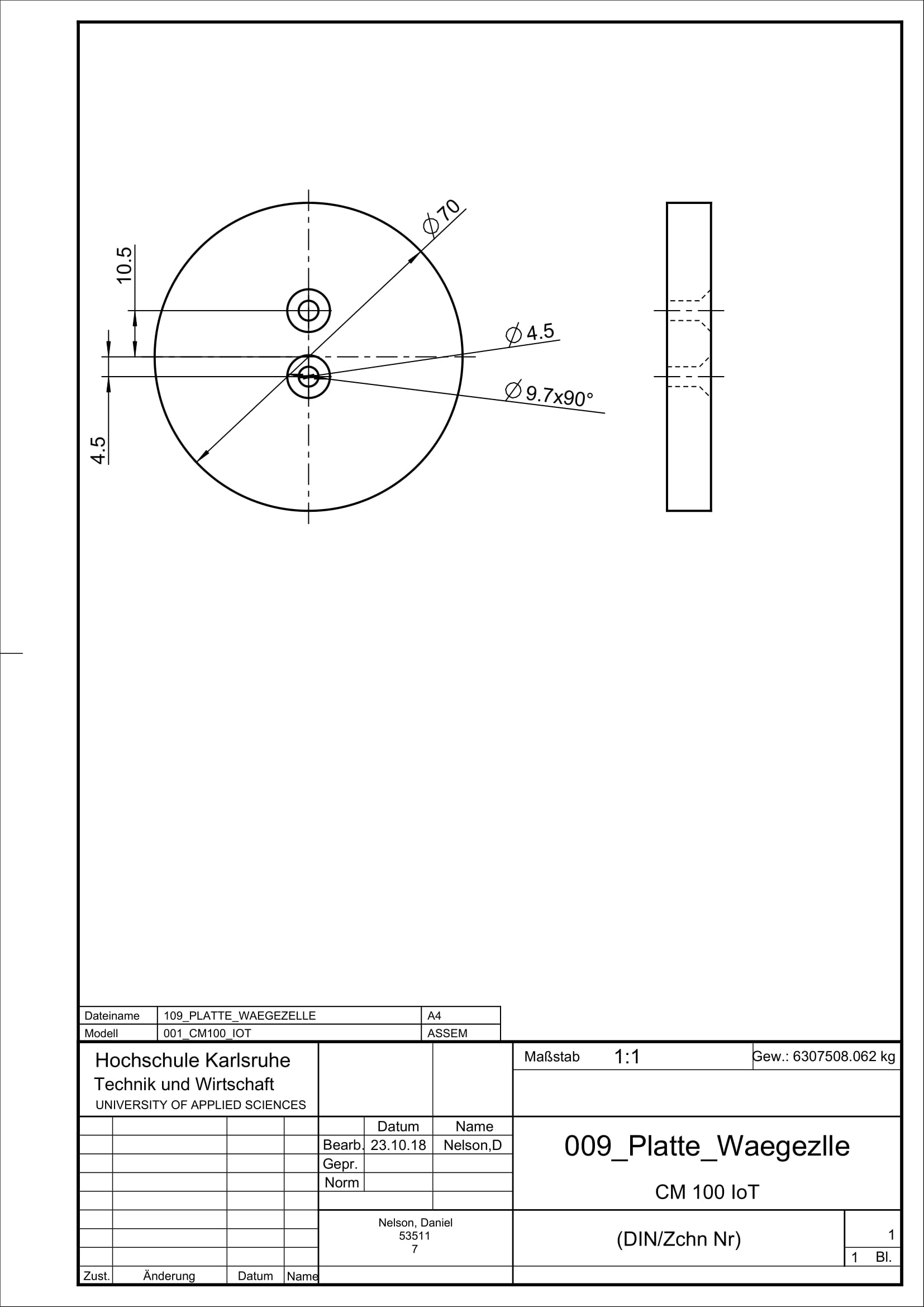

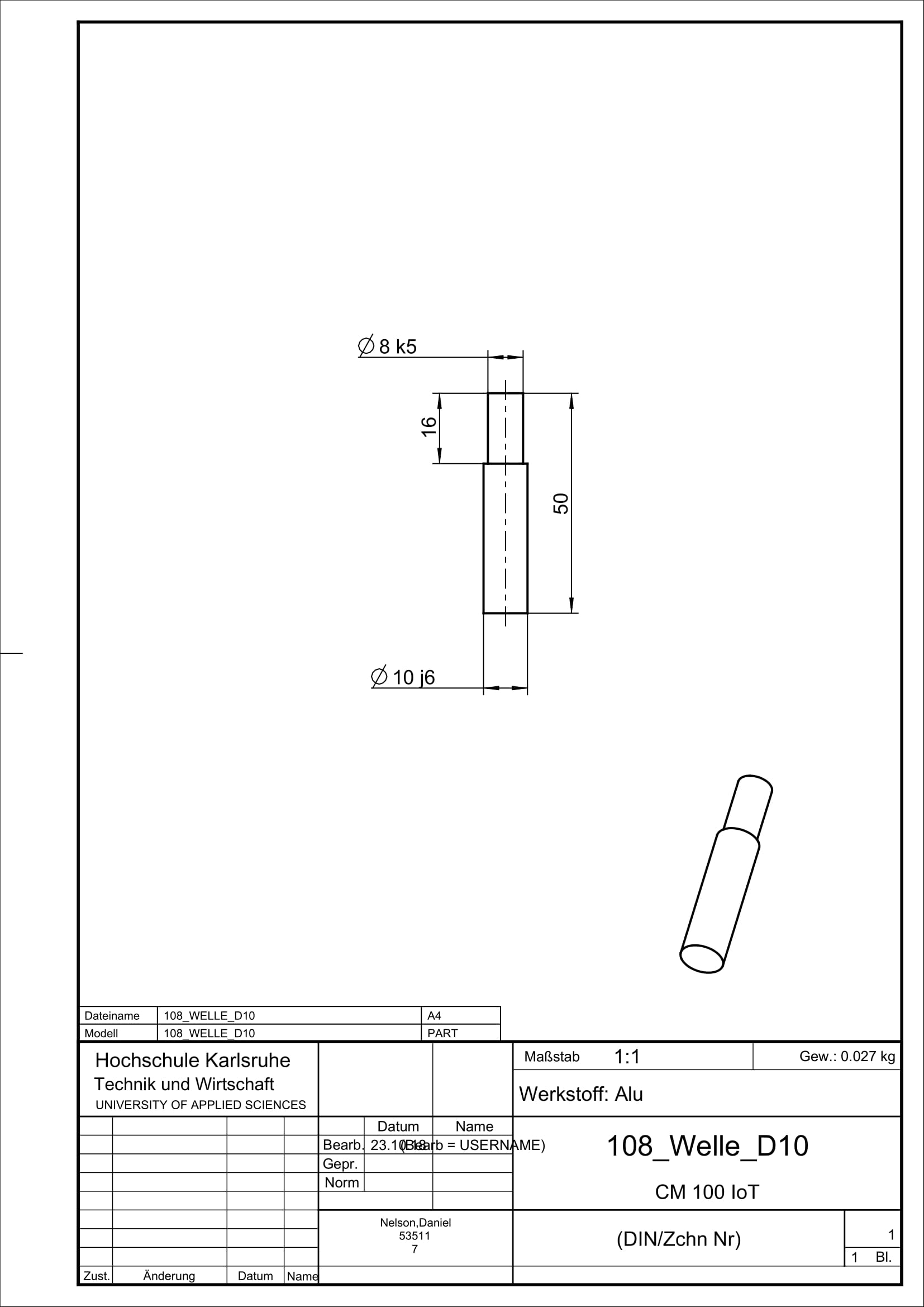

Abbildung: Technische Zeichnungen der Welle für den Drehteller,
sowie der Trägerplatte für das Cocktailglas.

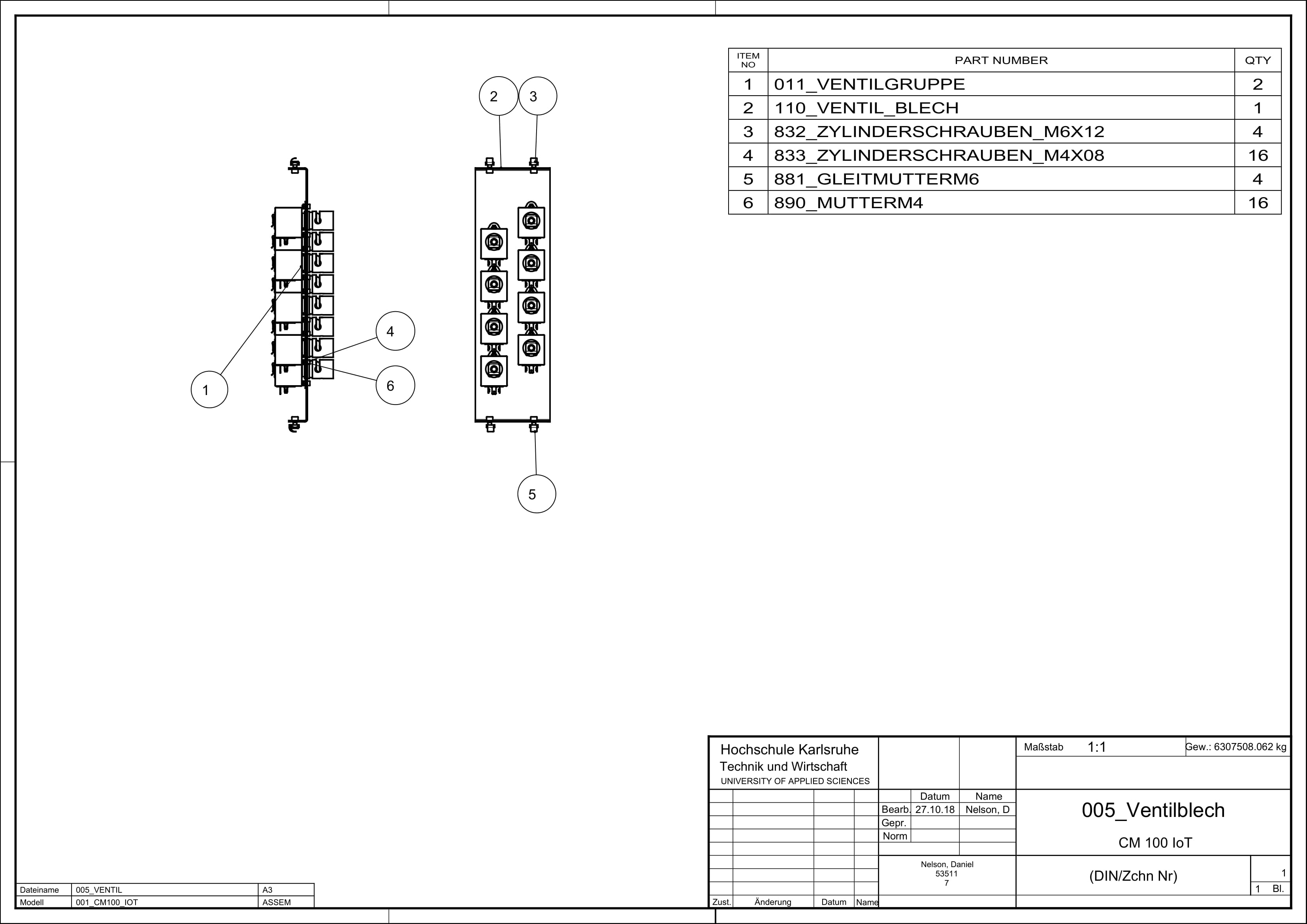

![](data/Zeichnungen für Doku 30.10.2018/110_ventil_blech-1.jpg)

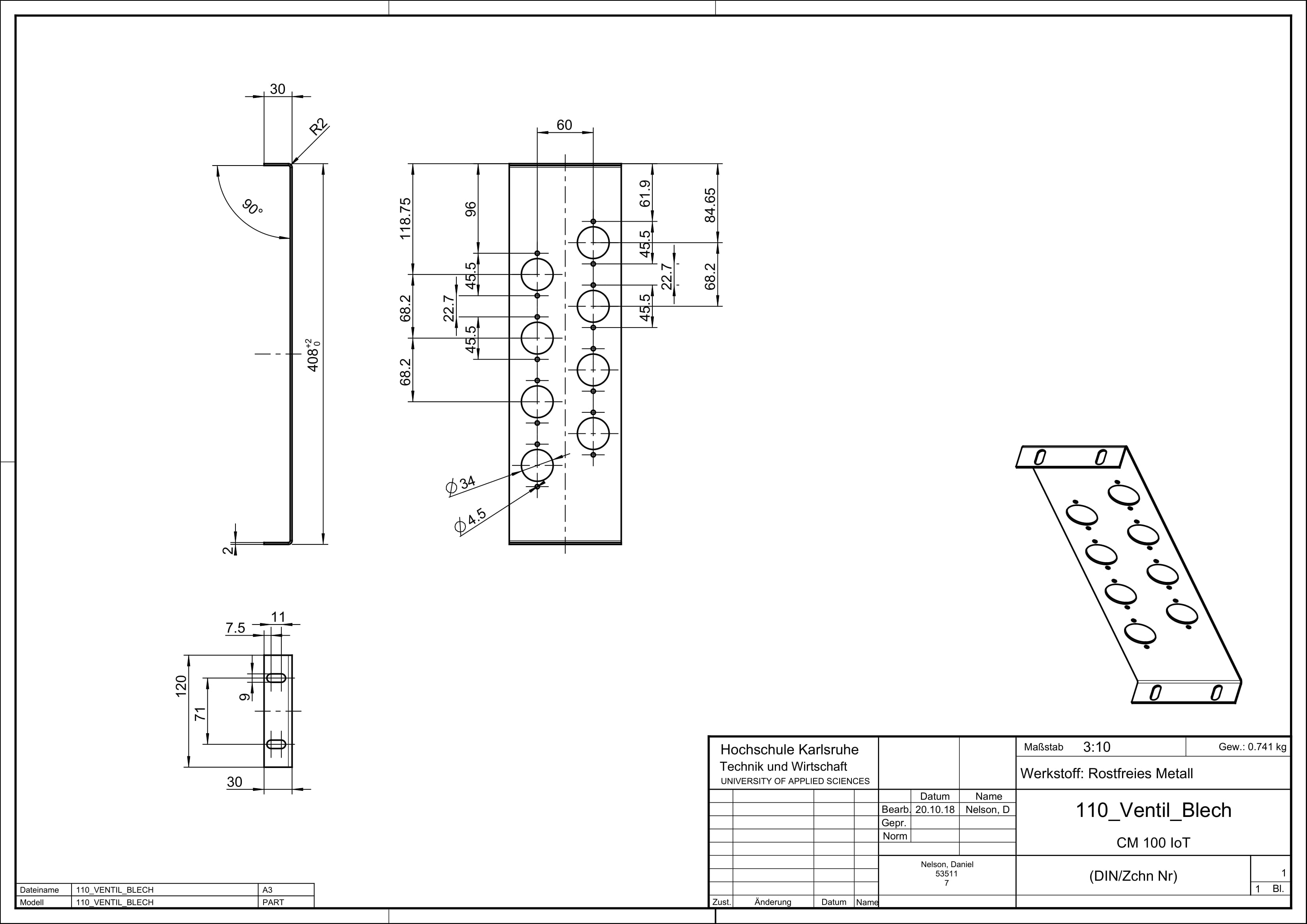

Abbildung: Technische Zeichnung der Montageplatte für die
Magnetventile

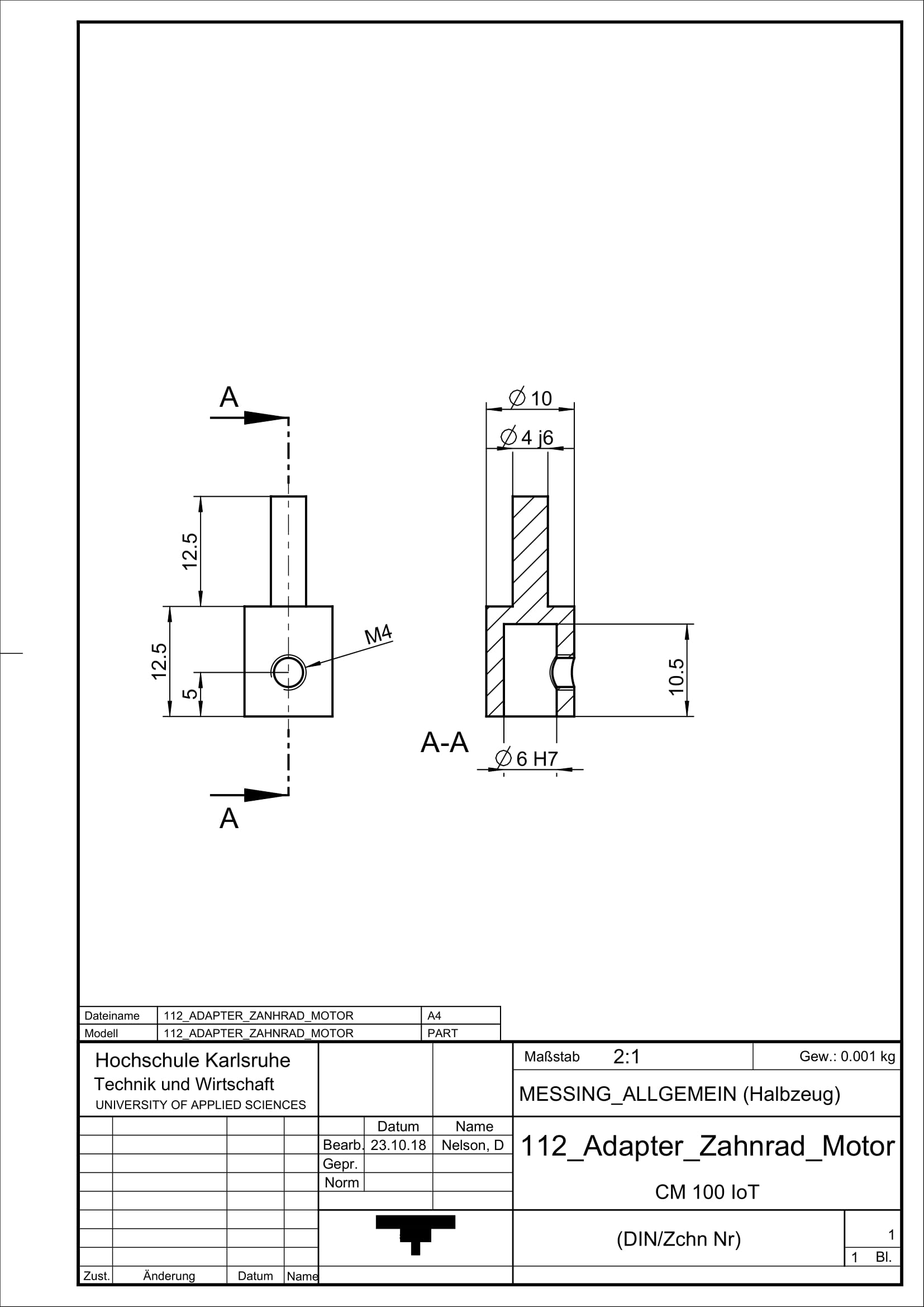

![](data/Zeichnungen für Doku 30.10.2018/112_adapter_zanhrad_motor-1.jpg)
Abbildung: Technische Zeichnung der Adapterwelle für die
Zahnrad-Motor-Verbindung
![](data/Zeichnungen für Doku 30.10.2018/510_zahnrad_groß-1.jpg)
Abbildung: Technische Zeichnung für die Nacharbeit am Zahnrad
(Kaufteil)

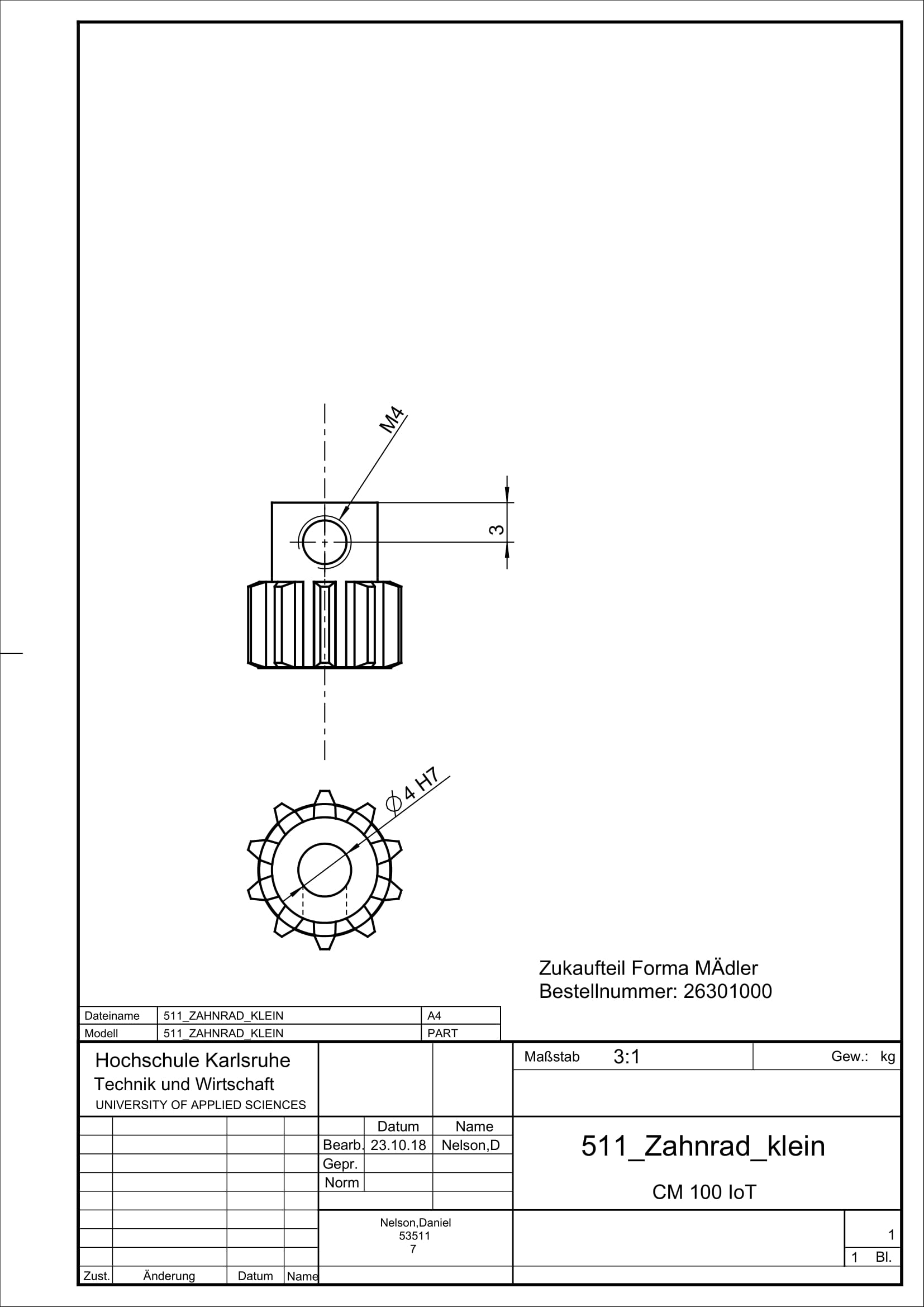

Abbildung: Technische Zeichnung für die Nacharbeit am
kleinen Zahnrad (Kaufteil)
