Der ausgewählte DC-Motor wird mit 12V versorgt, hat eine Getriebeübersetzung von 1:50
und erreicht eine Lastdrehzahl von 104 1/min.
Durch den neuen Motor rotiert der Drehteller innerhalb von circa
einer Sekunde um eine Position. Dies stellt eine erhebliche
Zeitersparnis gegenüber dem alten Konzept dar. Mit
dem Hinzufügen einer An- und Ablauframpe wird ein ruckartiges
Starten und Stoppen des Motors vermieden.
Auch der neue
Servomotor wird in den neuen Aufbau integriert. Dieser wird mit 5V
versorgt.

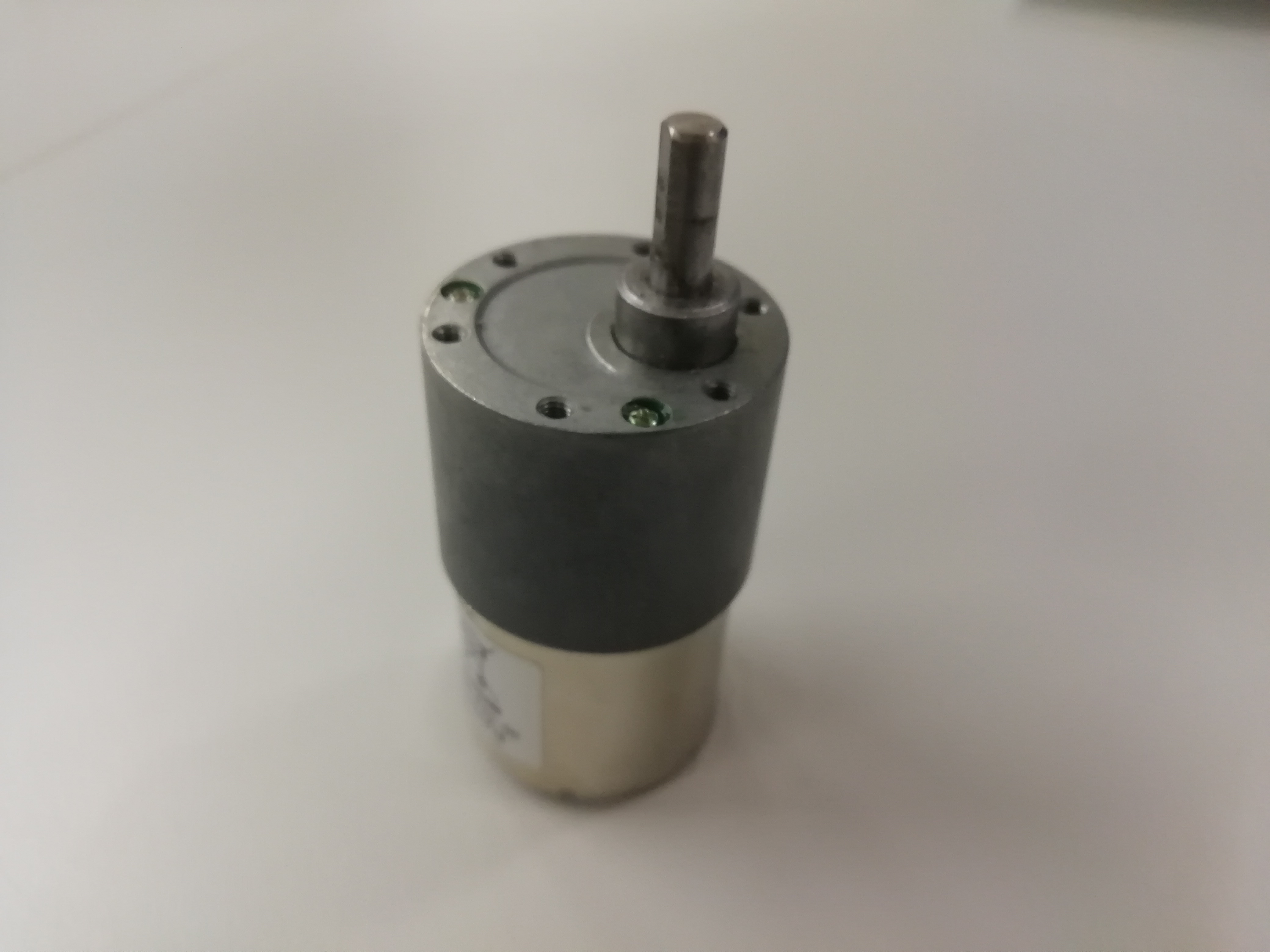

Abbildung DC-Motor

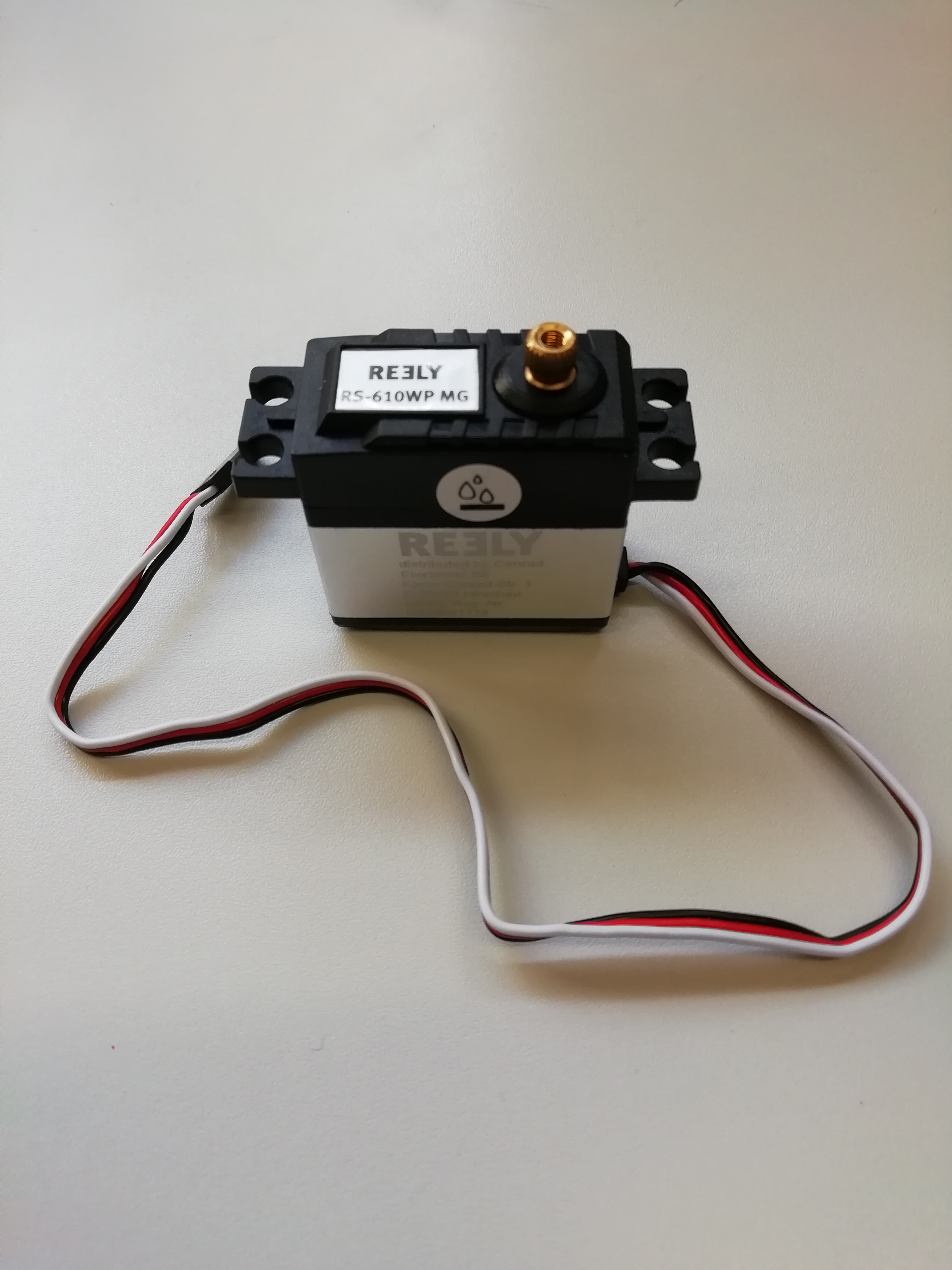

Abbildung Servomotor
Das Video zeigt den Aufbau der
ausgewählten Lösung mit dem neuen DC-Motor und dem neuen Servomotor.
Video Ausgewählte Lösung
Auch der Magnetsensor mit dem neu entworfenen Gehäuse wird
an der Grundplatte der neuen Maschine montiert und verkabelt.

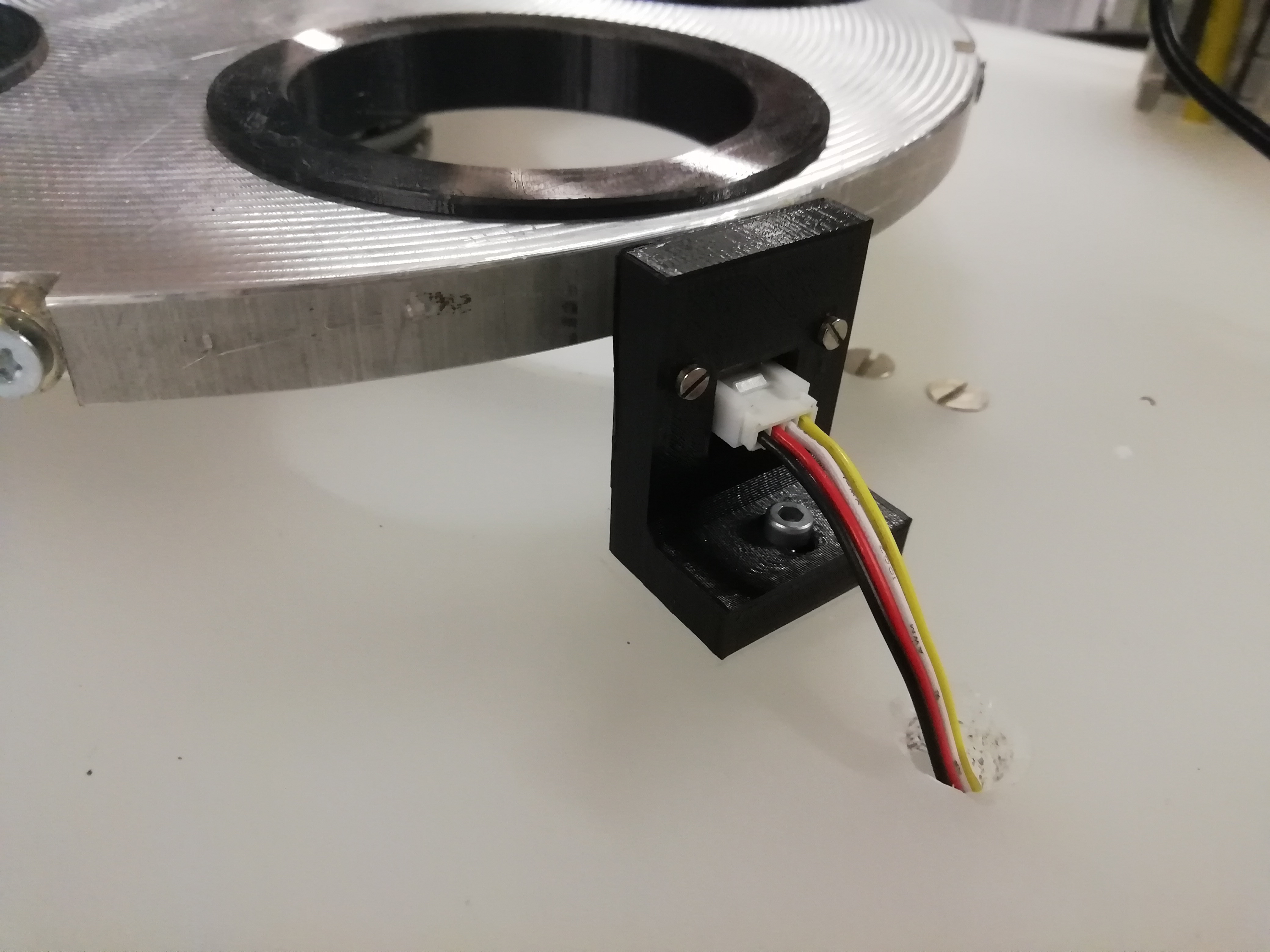

Abbildung montierter Magnetsensor
Gesamtsystem
Das folgende Video zeigt das ineinander greifende
Gesamtsystem aus DC-Motor, Servomotor und Magnetsensor.
Video Gesamtsystem
