Das in diesem Projekt erarbeitete Gehäuse ist in der hier
angehängten Datei als CAD Modell hinterlegt.
Zuletzt bearbeitet wurde das
CAD-Projekt mit der Version Creo 6.
Link:
Trittbox.zip
In den folgenden
Abbildungen ist die gefertigte Gehäuse aus verschiedenen Perspektiven
gezeigt. Da der Aufbau im Inneren nicht zu sehen ist, möchten wir an
dieser Stelle auf das CAD Modell verweisen.

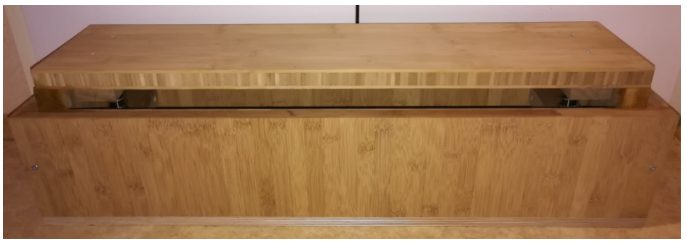

Abbildung 1: Vorderansicht des Gehäuses (Trittplatte nicht betätigt)

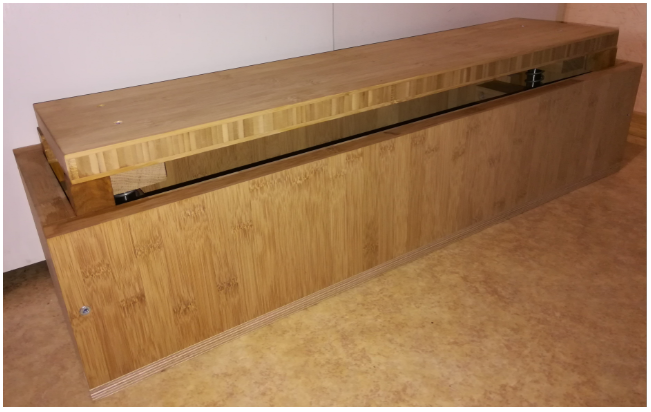

Abbildung 2: Seitenansicht des Gehäuses (Trittplatte nicht betätigt)
Wir die Trittplatte kann sich bei Betätigung um 3 cm nach unten
bewegen. Nach dem die Person die Trittplatte wieder verlassen hat,
hebt sich Plattform durch die Druckfedern wieder in die
Ausgangsposition nach oben zurück.
Abbildung 3: Seitenansicht des Gehäuses (Trittplatte betätigt)
