Swimming Pixels - Launchpad MIDI over TCP/IP
Wintersemester 2020
lipi1011@hs-karlsruhe.de

ngji1011@hs-karlsruhe.de

Konzeptentwicklung


Das Konzept des Swimming Pixel über MQTT ist in der folgenden Abbildung dargestellt.

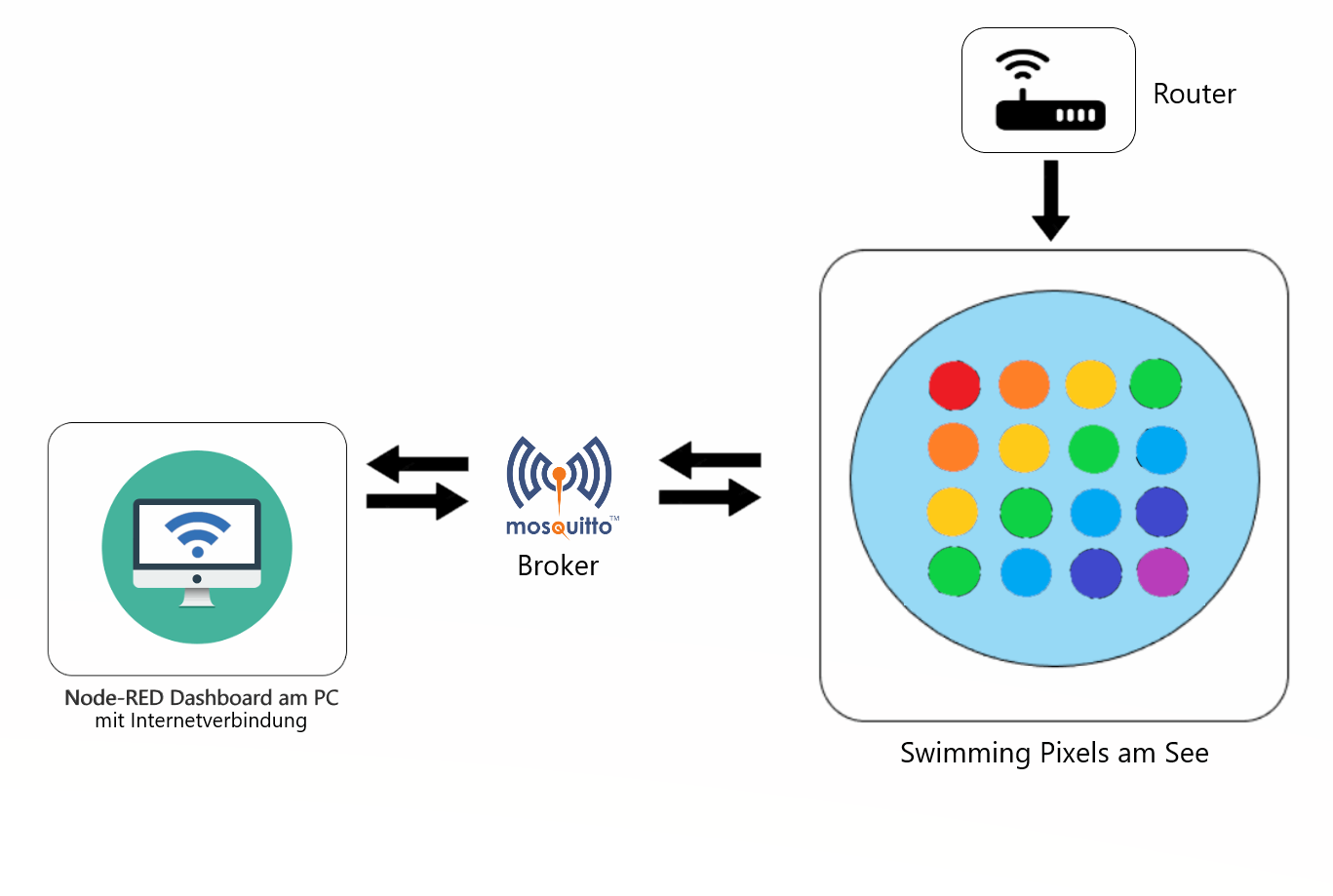

Abb.: Skizze der Verbindung zwischen Swimming Pixels und PC

Die Swimming Pixel sind über einen Router mit dem Internet verbunden. Sie veröffentlichen und abonnieren einen Broker, der sogenannte Mosquitto. Sie werden über MQTT ferngesteuert. Das heißt, dass der Benutzer die Swimming Pixel überall steuern kann, solange er eine Internetverbindung am PC hat.


Abb.: Die Nummerierung jedes Pixels

Die Ansteuerung jedes Pixels hängt von seiner eigenen zugeordneten Nummer ab. Die Nummer auf den Pixeln wird den Buttons auf dem Launchpad im Node-RED Dashboard zugewiesen.

Konzept Node-RED Dashboard: Siehe Team Swimming Pixel - Launchpad Lightshow



Abb.: Die Buttons auf dem Launchpad (links) und die jedem Button zugeordnete Nummer (rechts)
