Installieren des ESp32 Arduino Core im Windows
die Anleitung wurde von der Vorherigen Gruppe ausführlich
erläutert. Aus diesem Grund haben wir
hier einen Link dafür.
Starten von E-Vertical
Messung
1. ESP32 mit einem MicroUSB Kabel mit einem
WLAN fähigen Gerät verbinden oder eine andere Stromquelle.
2.
Nachdem der ESP32 Gestartet ist muss man zunächst diesen in den WLan
Einstellungen suchen und die Verbindung mit Ihm aufzubauen. (siehe
Bild: WLAN Verbindung)
3. Wenn man versucht eine Verbindung
aufzubauen wird nach dem Passwort gefragt. (Passwort:
12345678)
4. Ist die Verbindung erfolgreich kann man
anschließend mit der IP Addresse in einem Belibigen Webbrowser die
Webseite für die Messungen öffnen. (IP Addresse: 192.168.4.1)
5. Wenn der Webbrowser erfolgreich geöffnet worden ist werden die
Gewichtdaten auf der Webseite und auf dem LCD Display angezeigt.
Die Messungen werden nur angezeigt wenn eine erfolgreiche
verbindung zwischen ESP32 und einem WLAN fähigen Gerät herrscht und
die Webseite aufgerufen ist.
Abb.: WLan Einstellungen
In der Software von der letzten Gruppe war die
Kalibrierungsfunktion nicht vorhanden. Um korrekte Messungen zu
machen musste man falls die Wägezellen nicht die richtigen Daten
aufzeigten diese kalibriere. Die Kalibrierung wurde mit Bearbeitung
der Kalibrierungsfaktoren im Quellcode durchgeführt.
E-Vertical Kalibrierungsapp
Wir haben ein App für die Kalibrierung über
Bluetooth entwickelt. Es kann jeder Zeit aufgerufen und bedient
werden. Um die App nutzen zu können muss man diese über den
Link Downloaden und auf einem
Android Smartphone installieren.
Nachdem die App auf dem Smartphone installiert ist. Startet
man die App und sucht nach ESP32 mit Bluetooth und verbindet
diesen. Zunächst drückt man auf den grün Button. Man tippt die
Massen in den Bereich "known weight" ein. Mit Betätigen der Schalter
werden die Kalibrierungsfaktoren "calibration factor" für die
Wägezelle berechnet und vorgeschlagen. Diesen Kalibrierungsfaktor muss man nur noch über die App eingeben
und die Wägezellen werden kalibriert.

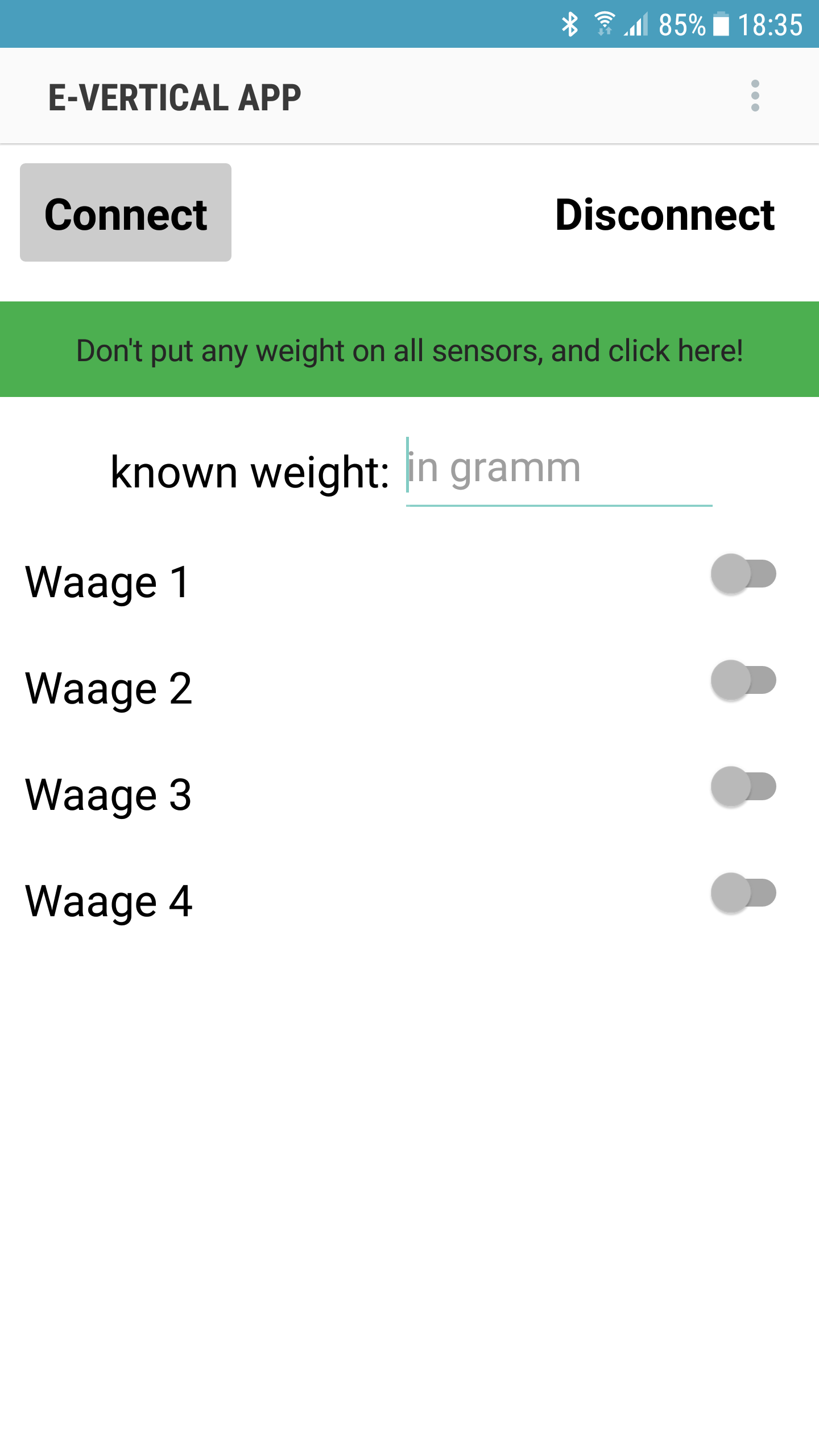

Abb.: E-Vertical Kalibrierungsapp
|
