CM-IoT-App
Sommersemester 2020
Christian Schmidt
Jonas Gentner

Bedienungsanleitung

Allgemein
Um Änderungen am Code der Cocktailmaschine oder der Bestellsation vor zu nehmen, muss zuerst die Arduino IDE installiert werden.

Um den ESP32 mit der Arduino IDE zu programmieren, muss dieser dem 'Boards Manager' hinugefügt werden.
Eine Anleitung findet sich hier: https://randomnerdtutorials.com/installing-the-esp32-board-in-arduino-ide-windows-instructions/

Desweiteren muss eine Erweiterung installiert werden. Mit dieser lassen sich Dateien, wie z.B. Bilder, Textdateien, auf dem ESP32 abspeichern. Diese Dateien sind später für das anzeigen der Website und mischen der Cocktails wichtig.
Eine Anleitung findet sich hier: https://randomnerdtutorials.com/install-esp32-filesystem-uploader-arduino-ide/


Bedienung und GUI

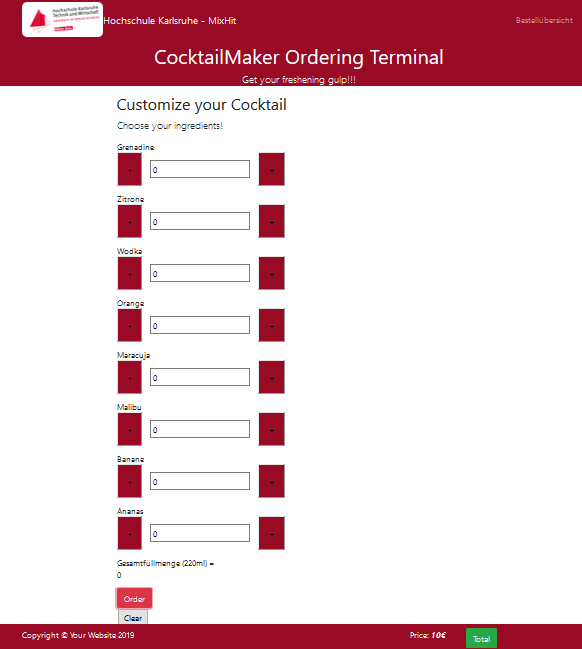

Für den Cocktail-Konfigurator wurde eine eigene HTML-Seite angelegt, welche unter ".../custom" oder über den Button "CustomCocktail" von der Startseite aus zu erreichen ist.

Auf der Seite des Konfigurators befindet sich eine Auflistung der sieben möglichen Zutaten. Über die jeweiligen "+" und "-" Buttons können die Mengenverhältnisse der Zutaten in 5ml-Schritten varriert werden. Gleichzeitig wird die Gesamtfüllmenge währrend dem Zusammenstellen des Cocktails überwacht.
Wird die maximale Füllmenge von 220ml pro Cocktail erreicht, lässt sich keine weitere Zutat mehr addieren.
Die beiden alkoholischen Zutaten (Wodka/Malibu) sind auf eine Menge von 40ml pro Cocktail begrenzt.

Ist der gewünschte Cocktail konfiguriert, kann über den "Order"-Button bestellt werden. Es erscheint diesselbe Meldung wie beim Bestellen eines vordefinierten Cocktails. Falls die Konfiguration nicht bestellt werden soll, kann diese über den Button "Clear" gelöscht werden. Dabei werden alle Werte wieder auf 0ml zurückgesetzt.
