Alle wichtigen Infos können bei "Konzeptentwicklung" entnommen
werden. Hier befinden sich alle durchgeführten Aufgaben nach der
Planungs-/Konzeptphase, wie die Messystemanalyse oder der
mechanische Neuaufbau.
1.
Messsystemanalyse
Die MSA wurde mithilfe des "Leitfadens zum
Fähigkeitsnachweis von Messsystemen" durchgeführt. Hierbei wurde das
Verfahren 1 sowie das Verfahren 2 durchgeführt. Der Grund warum das
Verfahren 2 und nicht Verfahren 3 durchgeführt wurde ist, dass ein
Anwendereinfluss nie ganz auszuschließen ist wie das Einstellen der
Gläser oder das manuelle tarieren der Wägezelle.
Auflösung: 4,8 mg/Bit
Abbildung: Aufbau MSA
Nachfolgend können die Excel-Dateien heruntergeladen werden:
Download Messsystemanalyse.zip
Danke an
https://www.sixsigmablackbelt.de
für die Genehmigung.
2. Mechanische Neuaufbau
2.1 Baugruppe CM-IoT
Abbildung:
Ablauf des Aufbaus der CM-IoT
2.2
Drehteller

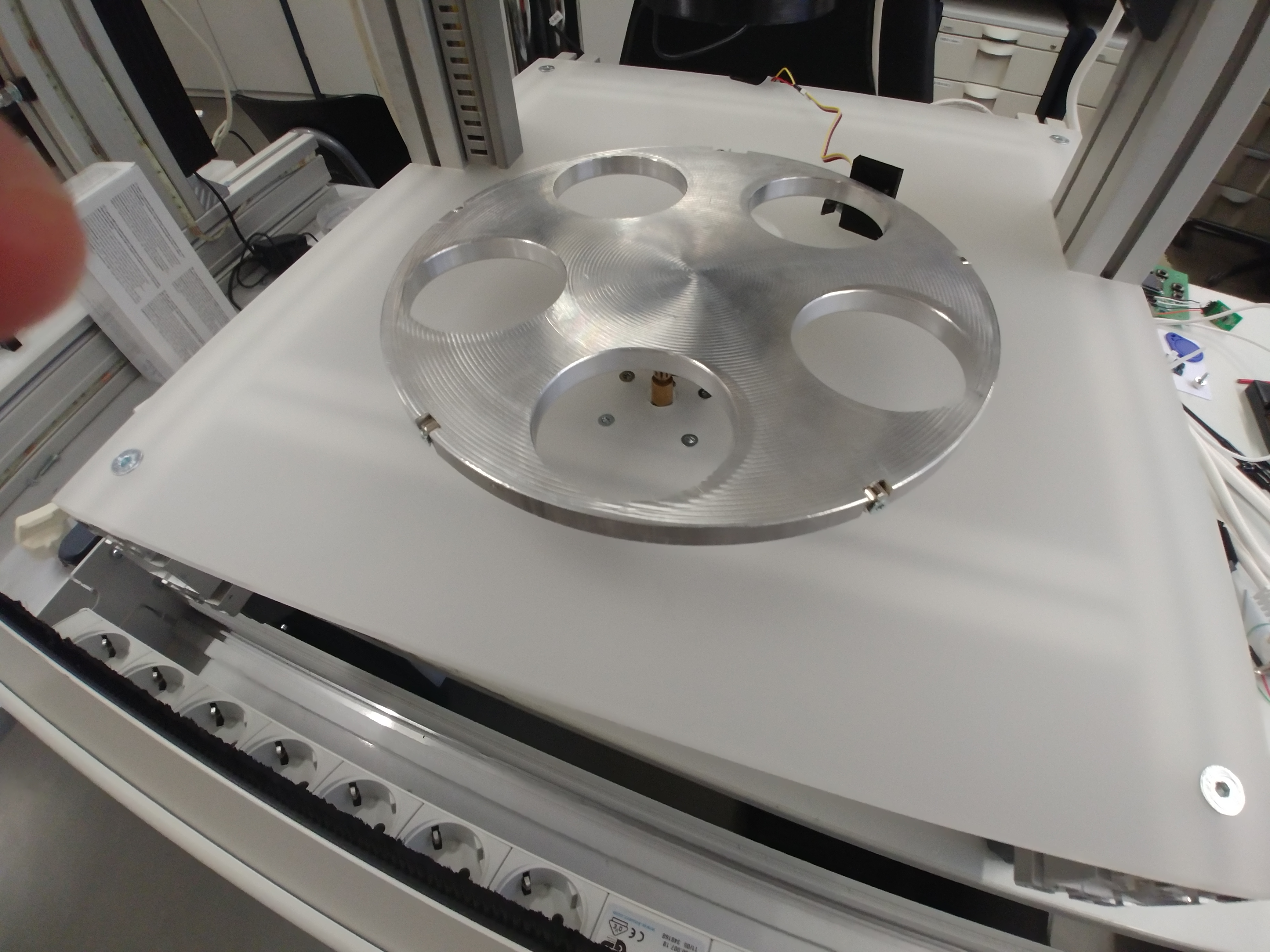

Abbildung: Drehteller von CM-100 auf CM-IoT
Abbildung: Großes und kleines bearbeitetes Zahnrad
2.3 Die Frontplatte
Abbildung: Frontplatte CM-IoT
2.4 Bodenplatte
Abbildung: Bodenplatte CM-IoT
2.5
Montageplatte Elektronikkomponenten
Abbildung: Montageplatte Elektronikkomponenten
2.6 Halterung der
Magnetventile
Abbildung:
Magnetventilhalterung
2.7 Schlauchhalterung oben
Abbildung: Gedruckte Schlauchhalterung oben
2.8 Schlauchhalterung
unten
Abbildung: Gedruckte Schlauchhalterung unten
2.9 Magnetische Platten
Abbildung: Magnetische Platten
2.10 Winkel
Abbildung: Gedruckter Montagewinkel
2.11
Bedieneinheit
Abbildung: Fertige Bedieneinheit
2.12 Distanzhalter für
Steuerplatinen
Abbildung: Gedruckte Abstandshalter
2.13 Einsätze für
Cocktailgläser
Abbildung: Getränkeglaseinsatz für die neuen Cocktailgläser
Betreut durch:
Gruppe 3- Mechanische Neuaufbau+MSA
Christopher Wursthorn
Daniel Nelson |
