Während dem Projekt sind mehrere Prototypen entstanden. Mit den
folgenden Links können diese heruntergeladen werden.
Creo-Dateien (Creo Version 4.0):
Swimming_Pixel_CAD_V1.zip

Creo-Dateien (Creo Version 4.0):
Swimming_Pixel_CAD_V2.zip

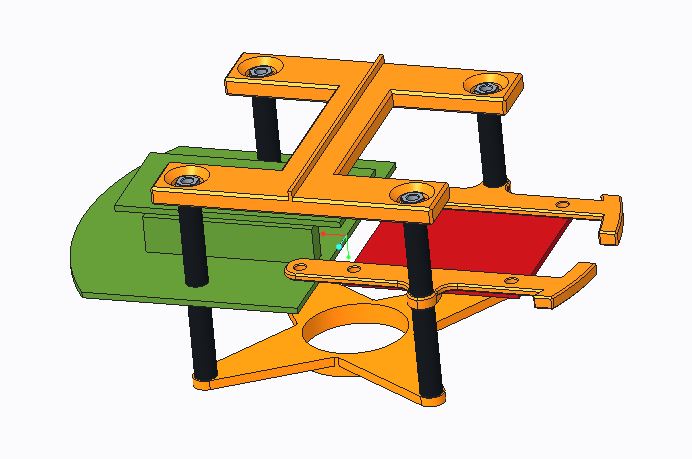

Änderungen zu V1: Andere Glasschale. Der Keramikaufbau sitzt
außen auf der Glasschale.
Halterungen angepasst an die Platine
(grün).

Creo-Dateien (Creo Version 4.0):
Swimming_Pixel_CAD_V3.zip
Änderungen zu V2: Um das Swimmingpixel ohne Platine
zusammenbauen zu können, mussten die Halterungen der
Elektronikkomponenten nochmals angepasst werden.
|
