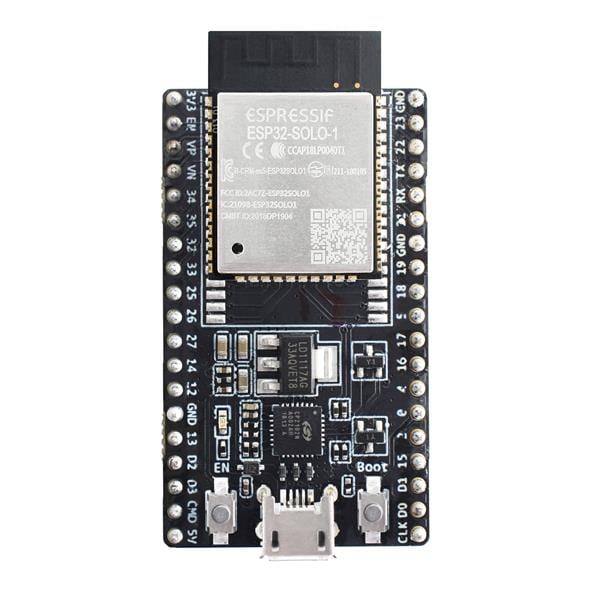

Elektronische Komponenten (ESP32, Sparkfun SunBuddy MTTP, LiPo
2500mAh Akku) im Elektronik Träger
unten: Draufsicht auf Pixelträger
oben: Unterseite
Solarzellen
Die Solarpanels sind in Reihe geschaltet, um
eine möglichst große Leerlaufspannung zu erhalten.
Hoock up Plan des Pixels
Bildquellen:
https://www-melopero-com.exactdn.com/wp-content/uploads/2019/11/PRT-12885-02.jpg?strip=all&lossy=1&ssl=1
https://www.mouser.de/images/espressifsystems/lrg/ESP32-DevKitC-S_NEW_t.jpg
https://images-na.ssl-images-amazon.com/images/I/71wEqP1eqbL._AC_SL1500_.jpg
https://eckstein-shop.de/media/image/product/11880/md/lipo-akku-lithium-ion-polymer-batterie-37v-2500mah-jst-ph-connector~2.jpg
Die offenen Drähte sind für den Anschluss an einen
Led-Streifen.
|
