Prof. J. Walter - Informationstechnik, Mikrocomputertechnik, Digitale Medien Anhang
Hochschule Karlsruhe Logo Informationstechnik
Sensorik Ventilator		 Sommersemester 2021
 bawa1011@hs-karlsruhe.de
mojo1018@hs-karlsruhe.de

Anhang

Technische Zeichnungen

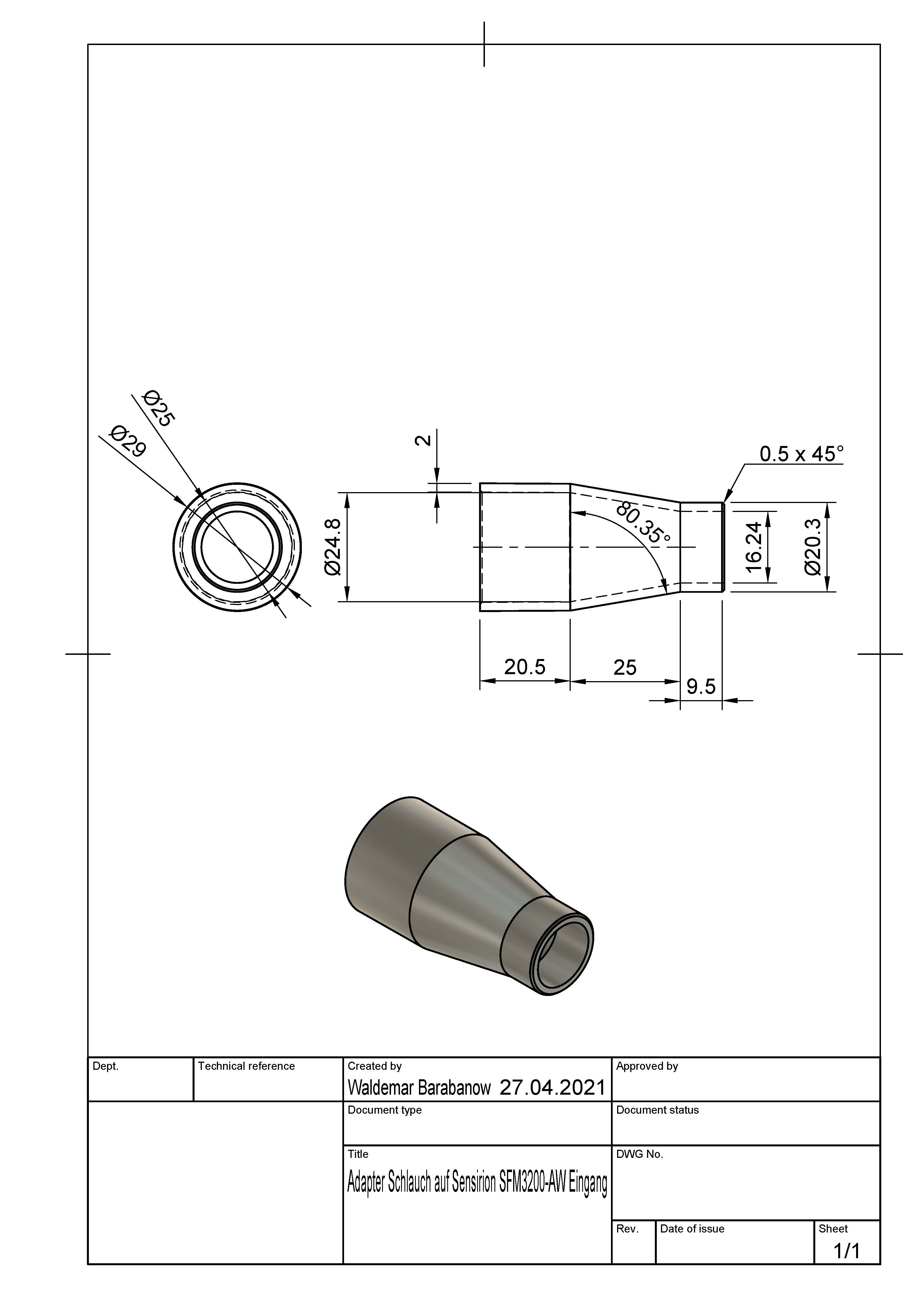

Adapter SM3200 AW 1

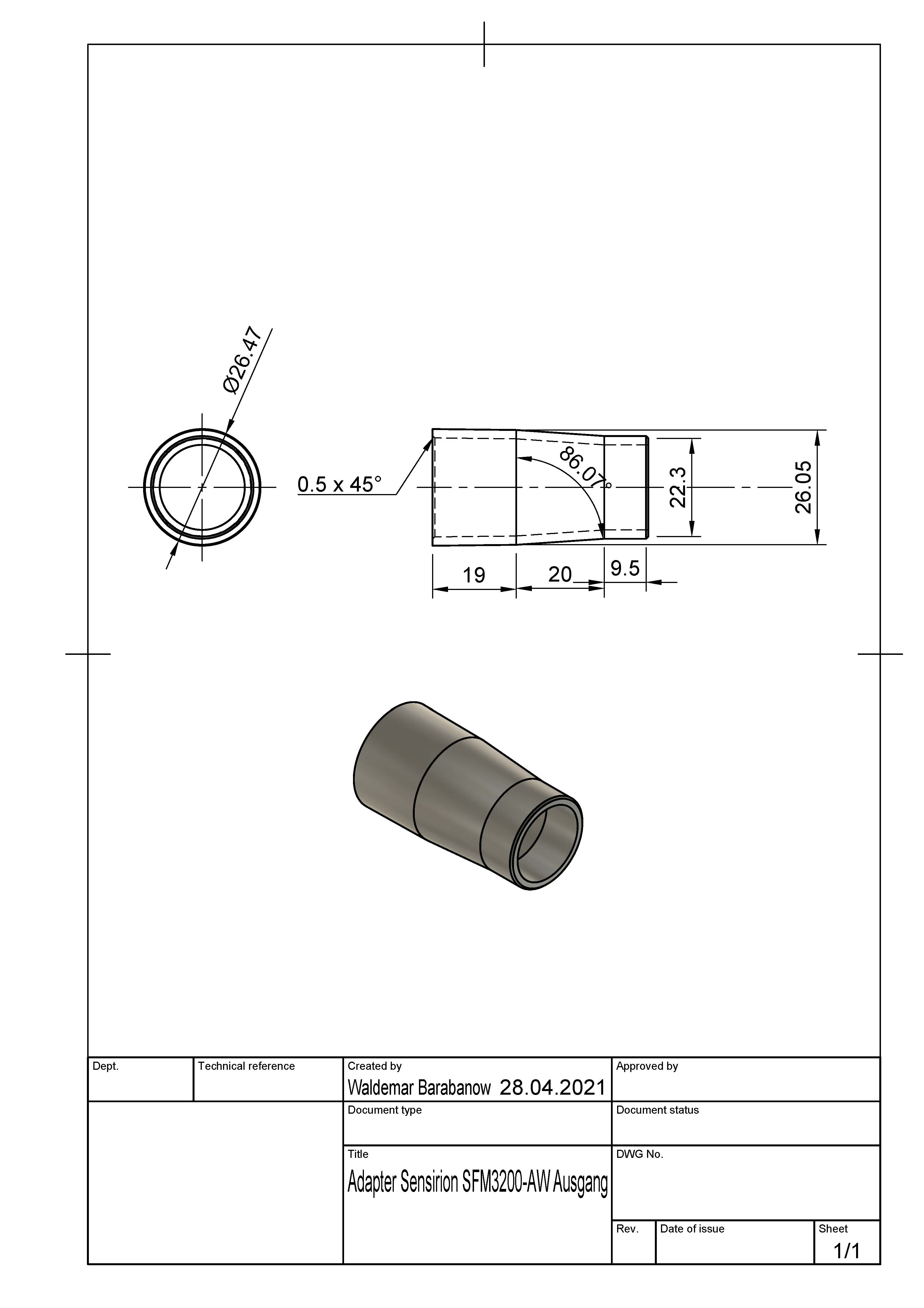

Adapter SM3200 AW 2

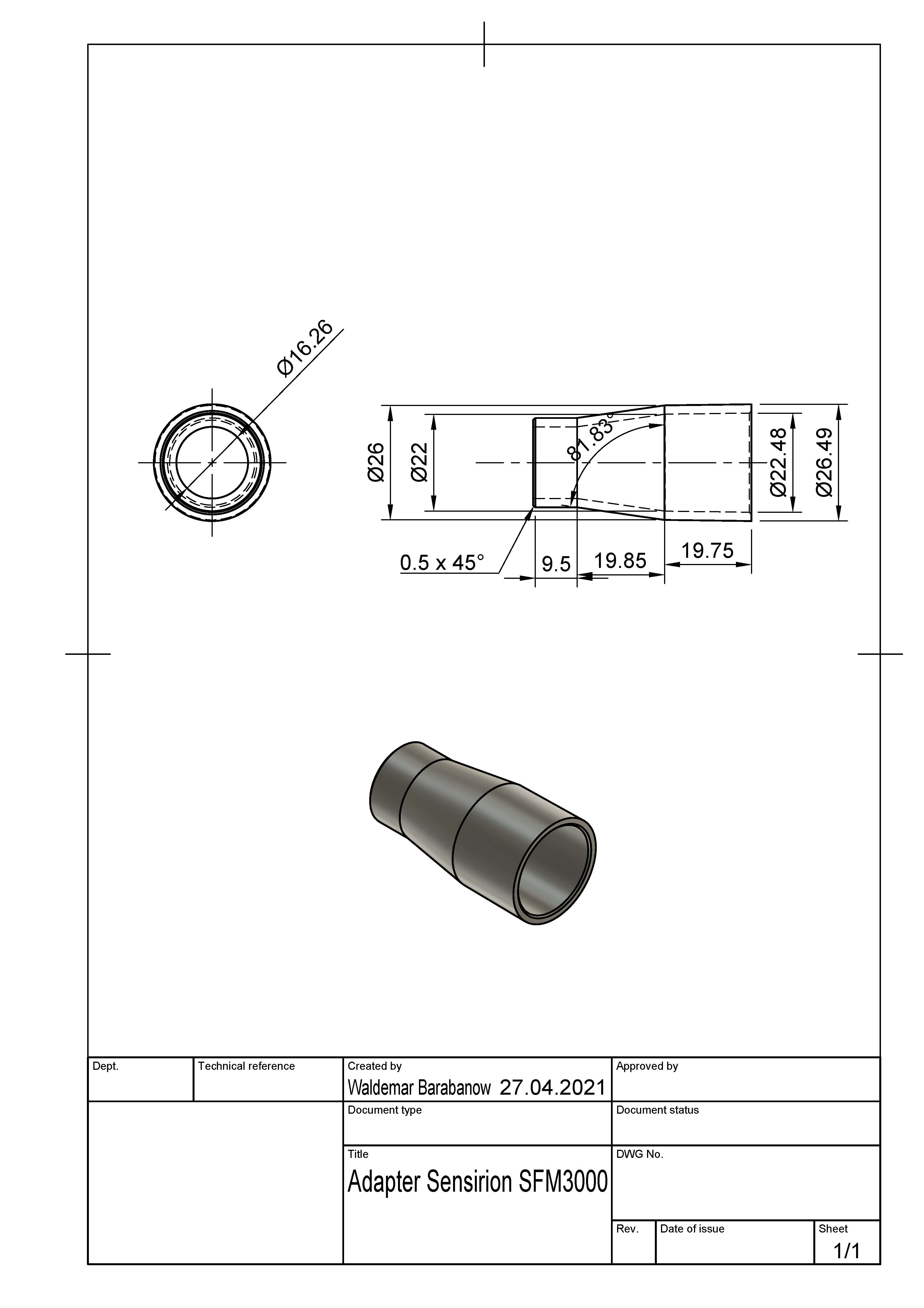

Adapter SFM3019

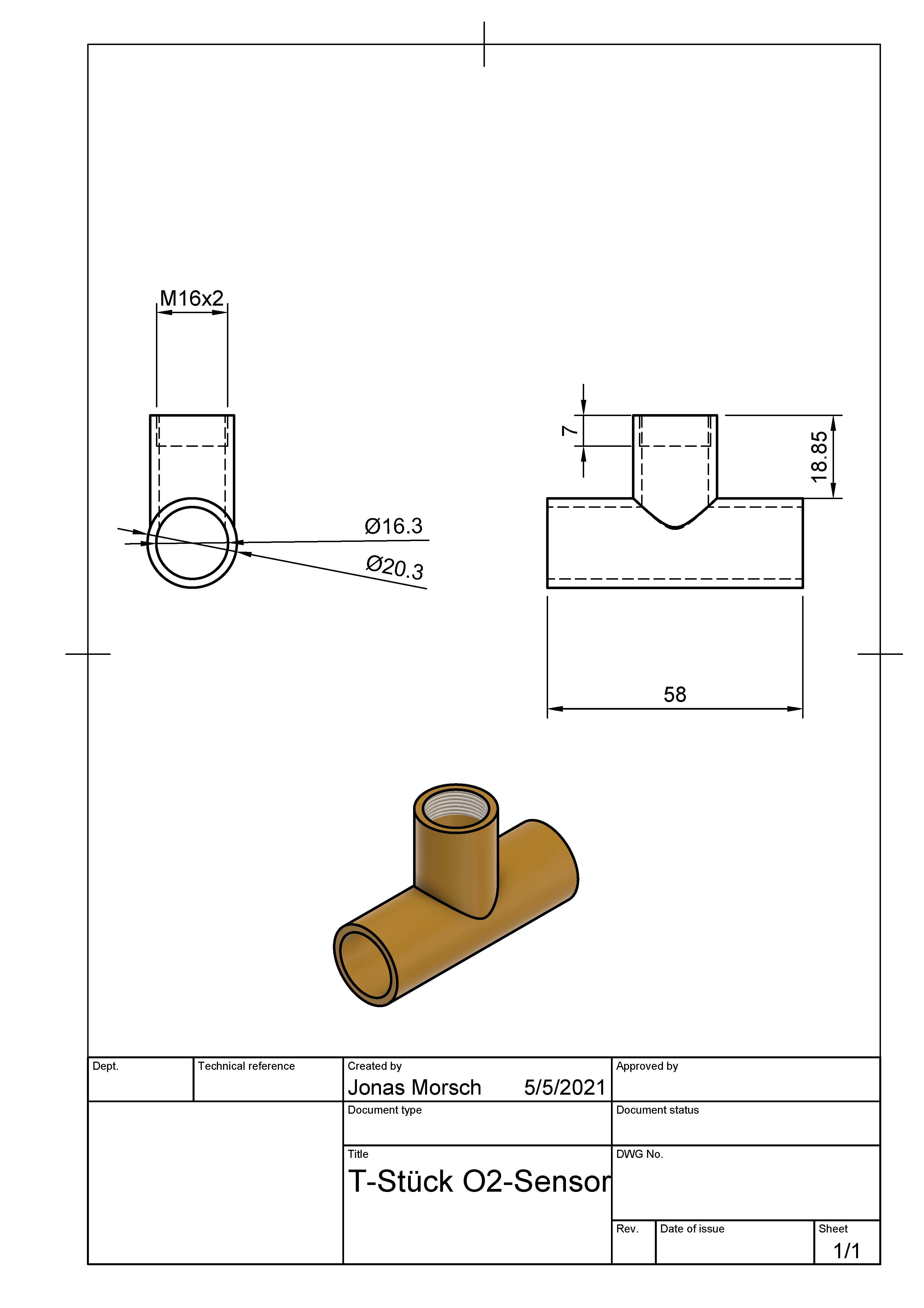

T-Adapter Sauerstoffsensor

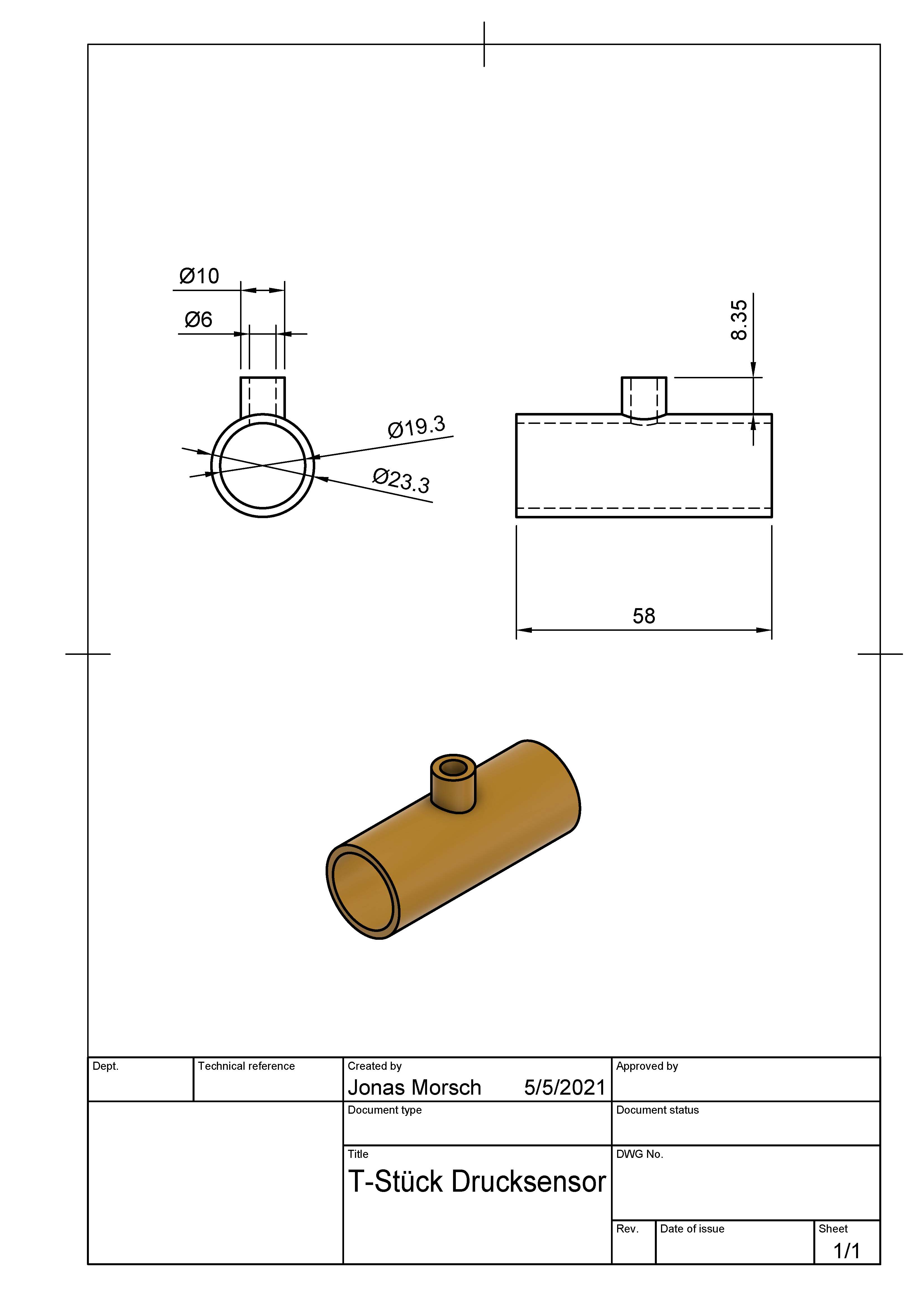

T-Adapter Drucksensor

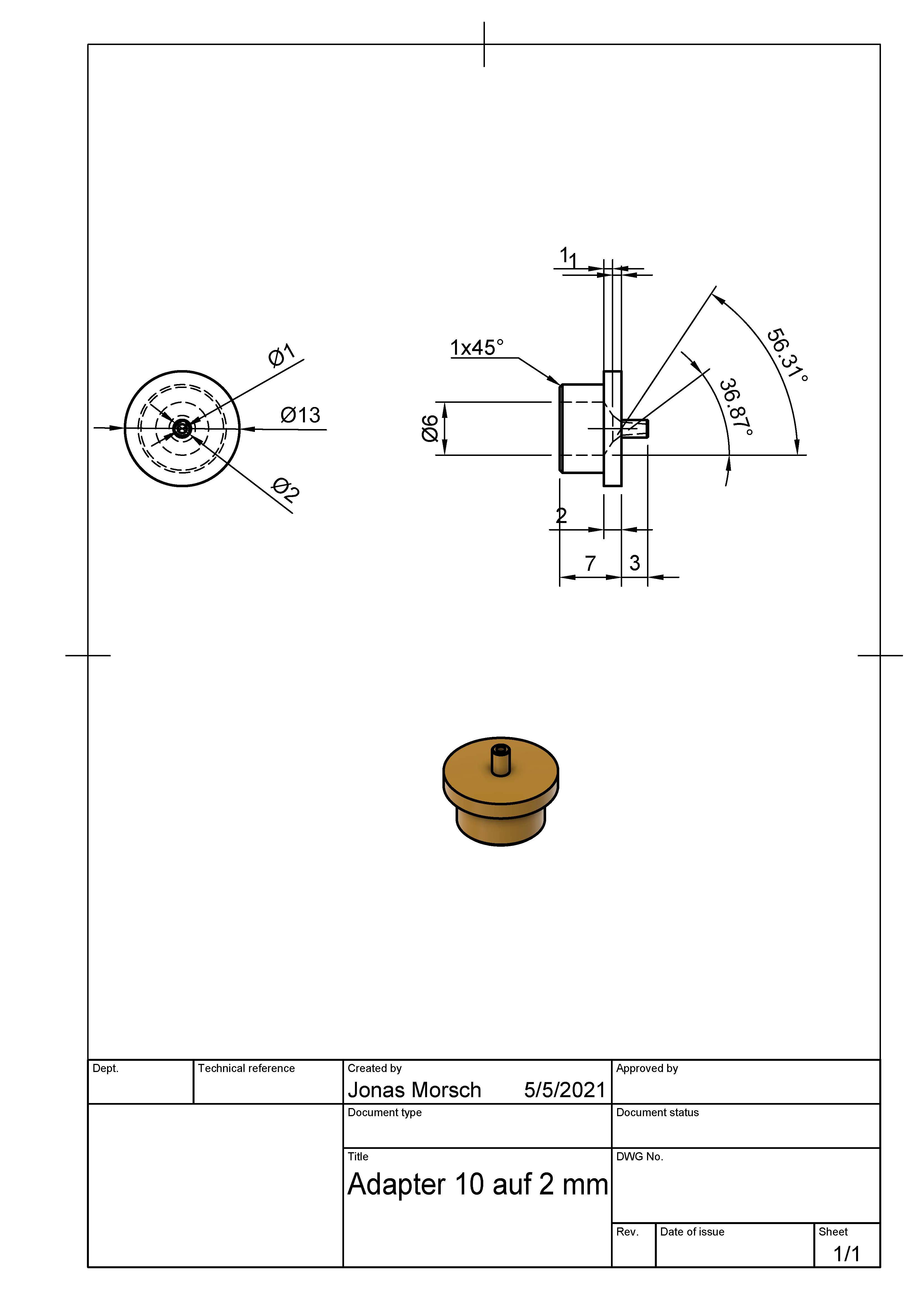

Adapter 10mm auf 2mm Schlauch

  Mit Unterstützung von Prof. J. Walter Sommersemester 2021
