Durch die derzeitige Corona-Pandemie besteht ein Interesse daran,
Personen zu zählen die sich gemeinsam in einem Raum befinden. Ein
solcher Personenzähler wird von der "Cor-Count" Gruppe entwickelt
und soll dann idealerweise an Eingangstüren befestigt werden.
Problematisch hierbei ist unter anderem die Energieversorgung,
weil nicht in direkter Umgebung von jeder Tür eine Steckdose o.ä.
vorhanden ist, die hierfür genutzt werden kann. Von den Gruppen
"Energiegewinnung Mechanisch", "Energiegewinnung Dynamo" und
"Energiegewinnung Induktiv" wurde deshalb das untenstehende
Gesamtkonzept zur Energieversorgung entwickelt. Hierbei soll Energie
gewonnen werden indem Personen beim Eintreten in den Raum einen
mechanischen Aufbau betätigen.

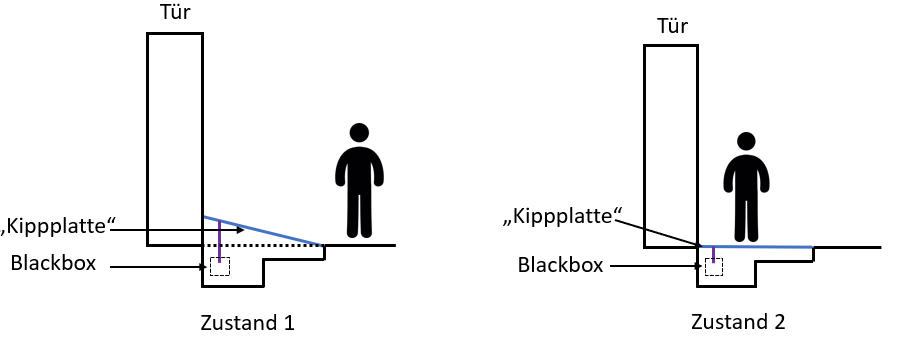

Beschreibung des Gesamtkonzepts: vor der Türe befindet sich eine
Kippplatte bzw. Rampe. Durch Auftreten der Person bewegt sich die
Rampe nach unten, wo bei die mechanische Bewegung mittels eines
Generators elektrische Energie gewandelt wird und anschließend in
einem Akkumulator gespeichert wird. Diese Energie kann dann einem
Mikrocontroller zur Verfügung gestellt werden.
Die Gruppe
"Energiegewinnung Induktiv" beschäftigt sich im Rahmen des Projektes
mit dem Batteriemanagement zum Speichern der Energie und mit der
Integration des Mikrocontrollers.
Energiegewinnung Induktiv:
Batteriemanagement, Mikrocontroller, Statusanzeigen
Energiegewinnung Mechanisch: Konzeptionierung
Trittbox, Gehäuse
Energiegewinnung Dynamo: Getriebe/Übersetzung, Integration
Generator
|
