Konzeptentwicklung

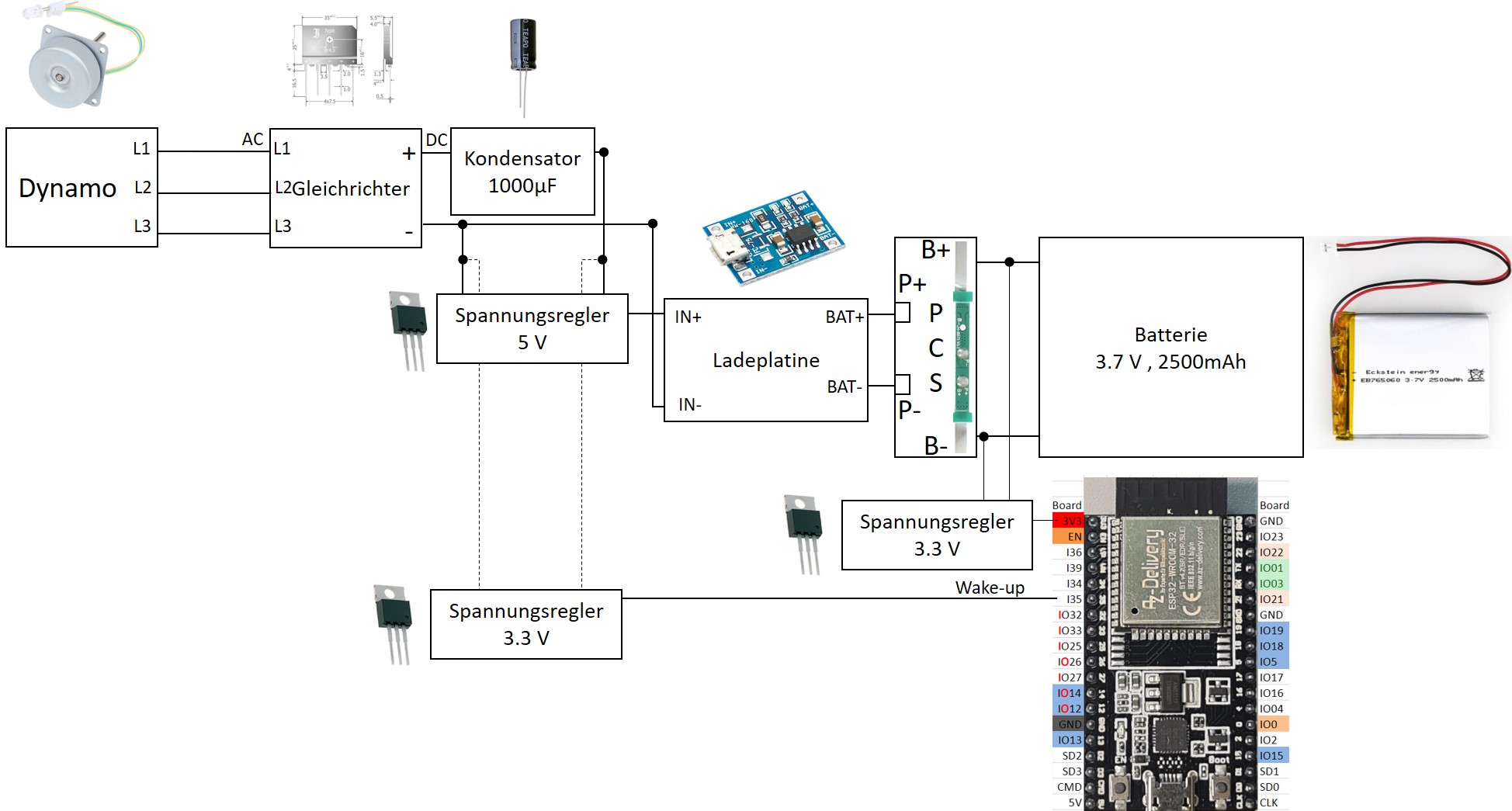

Konzept für das Batteriemanagement und Ansteuerung des Mikrocontrollers:
Die vom Dynamo erzeugte Wechselspannung wird mit Hilfe eines Gleichrichters in Gleichspannung gewandelt und anschließend in einer Batterie bzw. Akku gespeichert. Hierbei kommt eine Batterieschutzschaltung zum Einsatz, um die Batterie vor Überspannungen, Unterspannungen und Überströmen zu schützen. Der Mikrocontroller wird über die gespeicherte Energie und eine entsprechende Schaltung zum Batteriemanagement möglichst energieeffizient betrieben. Im Standby-Modus soll sich der ESP32 im Sleep-Modus befinden. Wird die mechanische Vorrichtung betätigt soll die erzeugte Spannung neben dem Laden der Batterie auch dazu verwendet werden, um den Mikrocontroller aufzuwecken. Dieser führt dann einige Funktionen aus (z.B. Anzeige auf dem Display) und begibt sich anschließend wieder in den Sleep-Modus bis die Rampe erneut betätigt wird.
