Surf Simulator - Elektronik
Wintersemester 2021
Ronie Martinez - maro1025@h-ka.de
Neftali Rivera - rine1011@h-ka.de

Vorteile - Nachteile - Katalog

Lösungskomponenten

 B Teilfunktion: Bewegung der Freiheitsgrade
B.1 - DC-Motoren

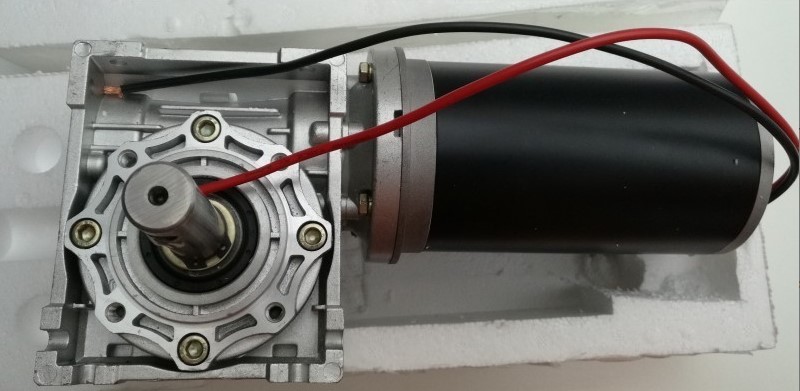

Abb. : DC Motor 440W (Quelle)
Vorteile: Nachteile:
Hohes Drehmoment bei niedrigen Drehzahlen Lärm
Kostengüngstig


 B Teilfunktion: Bewegung der Freiheitsgrade
B.2 - Schrittmotoren

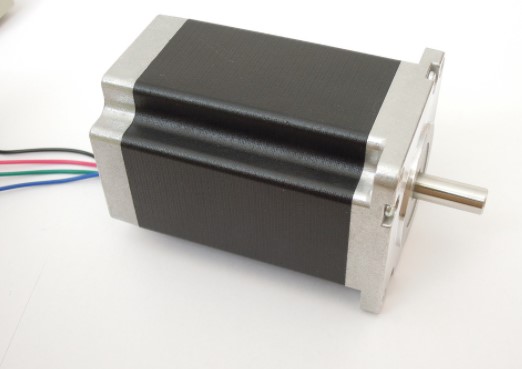

Abb.: Schrittmotor (Quelle)
Vorteile: Nachteile:
Sehr zuverlässig, da es keine Kontaktbürsten verwendet Geringe Beschleunigung
Der Motor hat ein hohes Drehmoment im Stillstand


 B Teilfunktion: Bewegung der Freiheitsgrade
B.3 - Drehstrommotoren

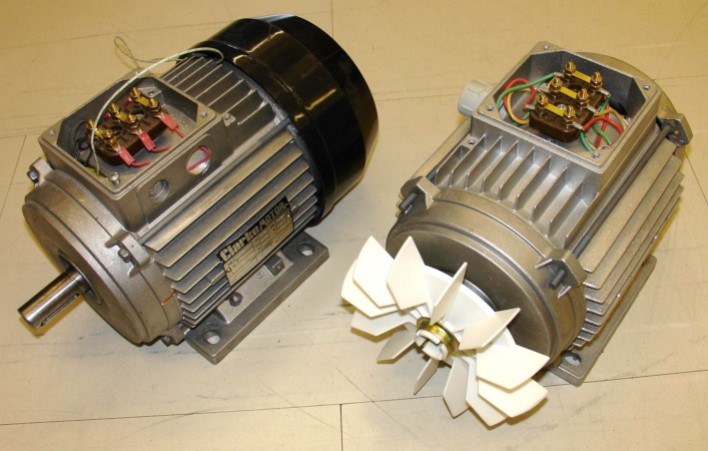

Abb.: Drehstrommotoren (Quelle)
Vorteile: Nachteile:
Wenig Energiebedarf beim Start-up komplexe Drehzahlregelung
leicht zu reparieren


  C Teilfunktion: Positionskontrolle der Motoren

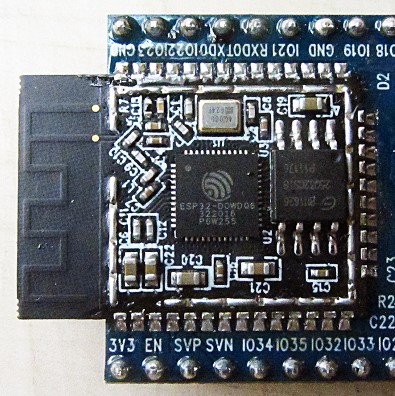

C.1 - ESP32

Abb. Nr.: Teilebezeichnung
Vorteile: Nachteile:
Kostengünstig erfordert Signalkonditionierung
Programme können drahtlos geladen werden


  C Teilfunktion: Positionskontrolle der Motoren
C.2 - Arduino

Abb.: Arduino (Quelle)
Vorteile: Nachteile:
Signalkonditionierung Programme müssen über ein Kabel geladen werden



  C Teilfunktion: Positionskontrolle der Motoren
C.3 - Rasperry Pi

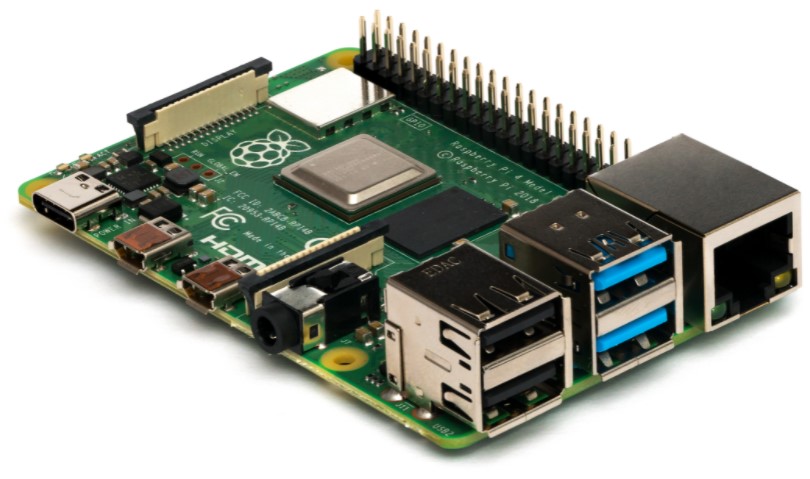

Abb.: Rasperry Pi 4 (Quelle)
Vorteile: Nachteile:
Mehr Taktgeschwindigkeit Teuer
Mehr Speicher


  D Teilfunktion: Messung der Position der Motoren
D.1 - Hall Sensoren

Abb.: Hallsensor 6127V1A360L.5 (Quelle)
Vorteile: Nachteile:
Unempfindlich gegenüber Verschmutzung Messprobleme bei hohen Geschwindigkeiten
Niedrige Kosten


  D Teilfunktion: Messung der Position der Motoren
D.2 - Encoder

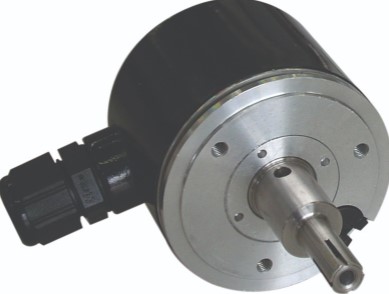

Abb.: Encoder (Quelle)
Vorteile: Nachteile:
Hohe Auflösung Anfällig gegenüber Fremdkörpern
hohe Exaktheit möglich


  D Teilfunktion: Messung der Position der Motoren
D.3 - Potentiometer

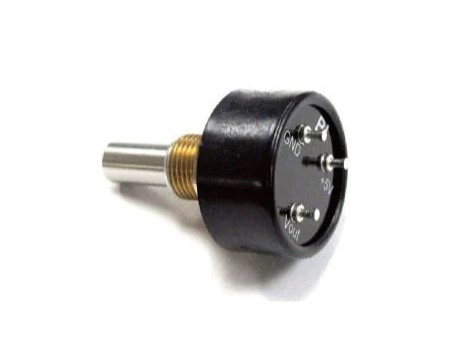

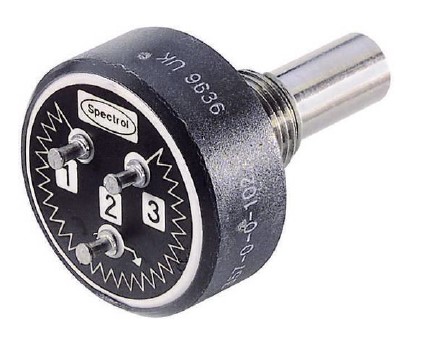

Abb.: Leitplastik-Potentiometer (Quelle)
Vorteile: Nachteile:
Einfach zu implementieren nicht verlässlich



  E Teilfunktion: Signalkonditionierung
E.1 - Spannungsteiler

Abb.: Spannungsteiler (Quelle)
Vorteile: Nachteile:
Einfach zu implementieren Nicht energieeffizient



  E Teilfunktion: Signalkonditionierung
E.3 - Opamp

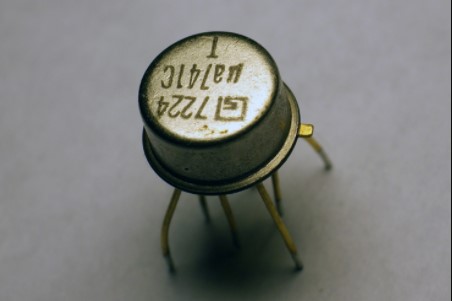

Abb.: Opamp (Quelle)
Vorteile: Nachteile:
Flexibilität Schwer zu kalibrieren
