Ventilator Aktorik
Sommersemester 2021
azam1011
hira1014

Software Dokumentation

Aufgrund der Verwendung von MySQL-Datenbank in der Gruppe Sensorik, wird dies weiterverwendet.
Um einen einfachen Aufbau und Verknüpfung zu der Gruppe Sensorik herzustellen,
empfiehlt sich zuerst die Software Dokumentation der Sensorik durchzugehen,
auf die sich die Aktorik nachher stützt.
Informationen sind hier Sensorik zu finden.

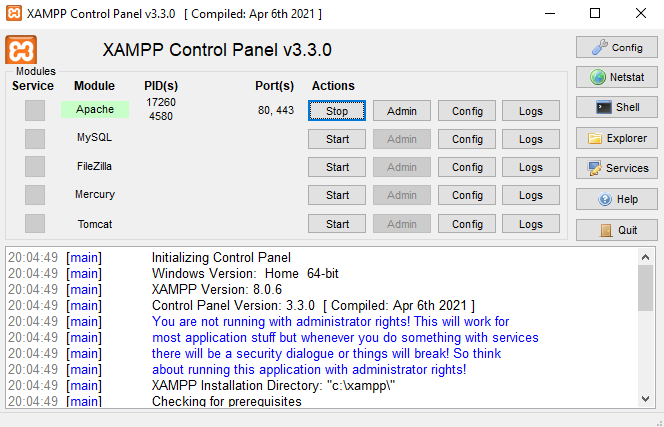

Nach herunterladen des MySQL Community Webserver auf mysql.com und XAMPP Apache Distribution apachefriends.org kann der Webserver über XAMPP Control Pannel gestartet werden.


Durch die Grüne Ampel im Modul Apache wird signalisiert das der Server online ist.

Innerhalb der MySQL Workbench kann eine Datenbank erstellt werden.
Die dazu dient die Werte der Sensoren zu speichern sowie die Eingabe Werte für die Aktorik.

Um die aktuellen Daten der Sensorik zu erhalten muss erst hier eine "Verbindung" hergestellt werden.
Somit werden zuerst die Daten aus der Datenbank der Sensorik mit folgendem Befehl gelesen:


Beispiel hier an dem Sensor sfm3019. Dies muss für alle vier Sensoren einzeln ausgeführt werden.
Die Struktur, sowie die Namen der zu lesenden Daten der Sensorik sieht so aus:

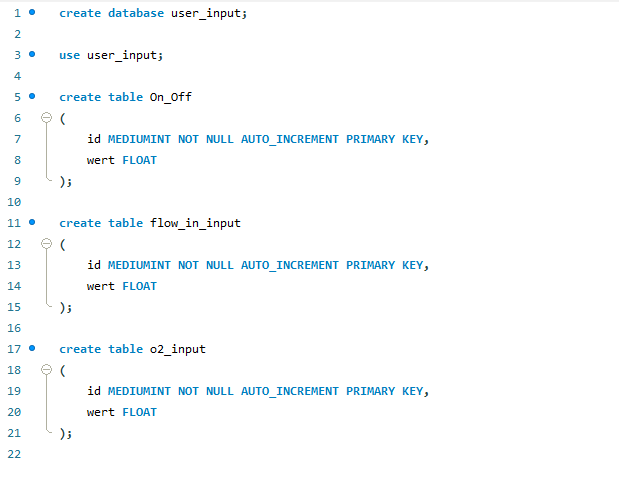

Danach wird eine Datenbank für die Input Werte des Users erstellt.
Hierbei gibt es nur drei Möglichkeiten aufgrund der Steuerung des UCL Ventura mit ON/OFF, Flow und Oxygen.



Die Struktur des Datenbase sieht dann so aus:


Diese Daten werden gelesen, um später diese dann weiter verwenden zu können.

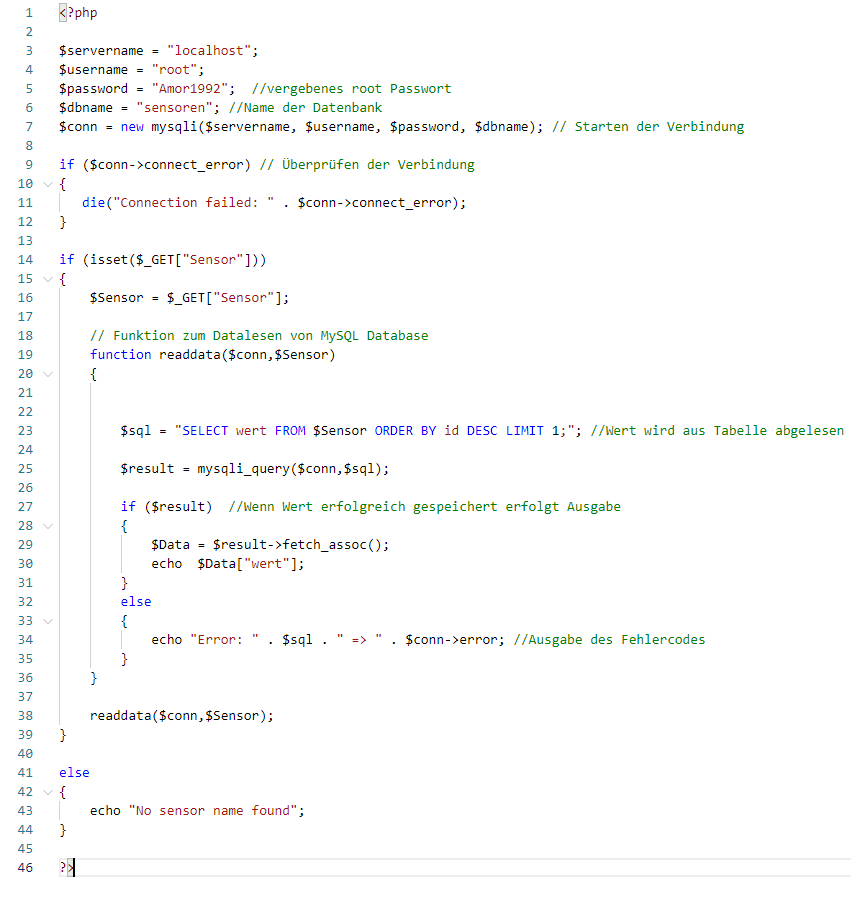

Um die Werte von MySQL Datenbank zu verarbeiten wird durch das php Skript die Daten gelesen und später im Webserver aufgerufen.
Hier das Beispiel der gelesenen Daten von der Gruppe Sensorik.
Das zweite php Skript wird für die Daten benötigt die später vom Benutzer eingeben werden "Input Daten".
Dies ist unter Quellcode zu finden.

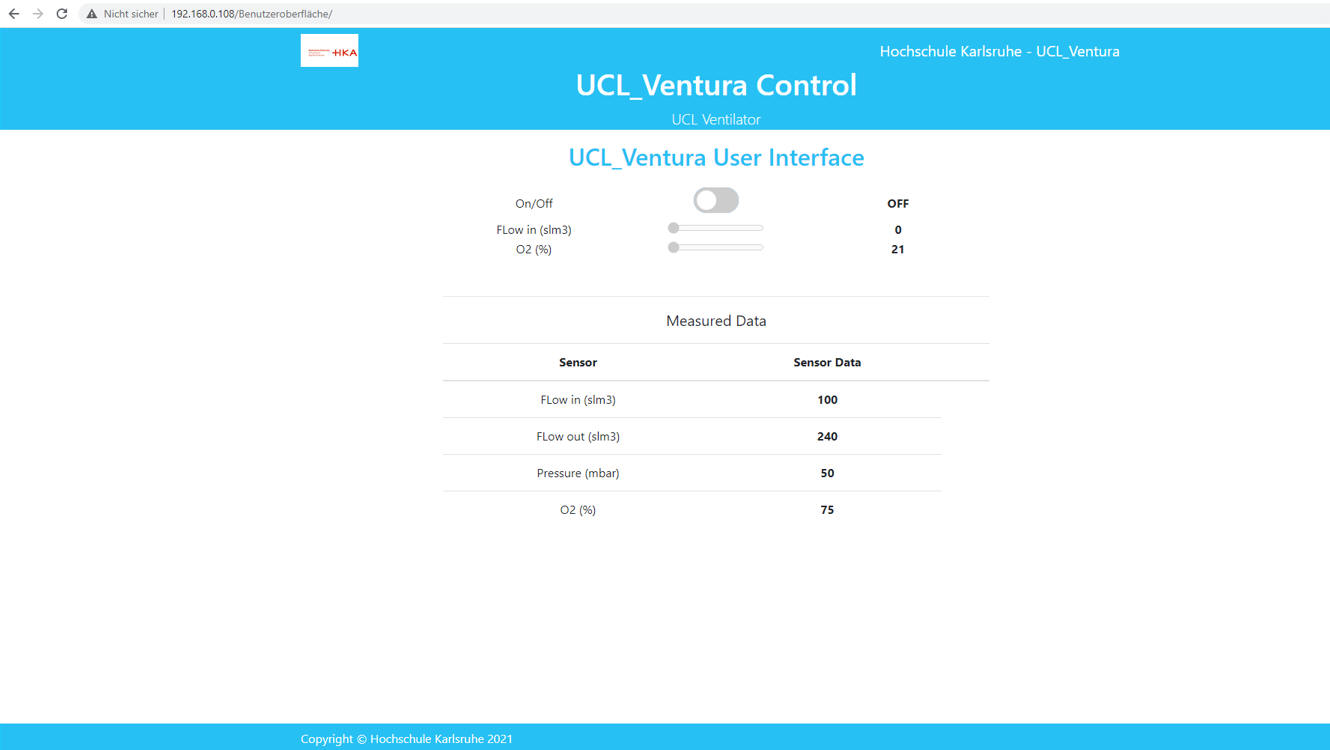

Um ein User Interface zu benutzen wurde ein html Skript geschrieben.
Dies ermöglicht eine einfache Bedienung des Benutzer über eine Webseite mit der Daten Eingabe,
sowie die Übersicht der aktuellen Werte der Sensor Daten.

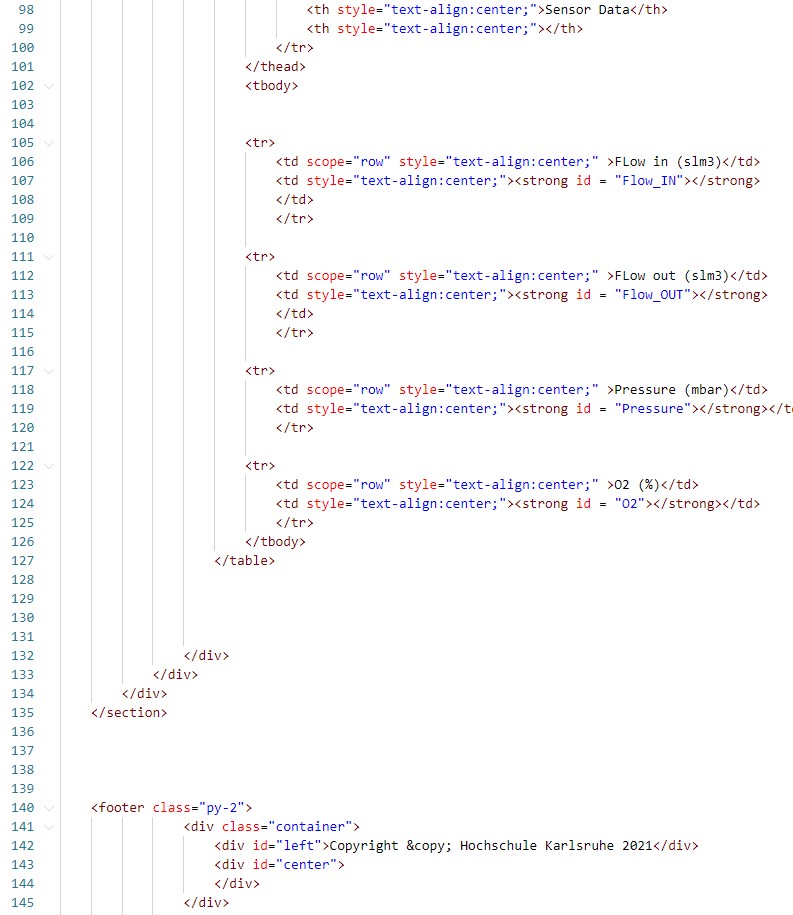

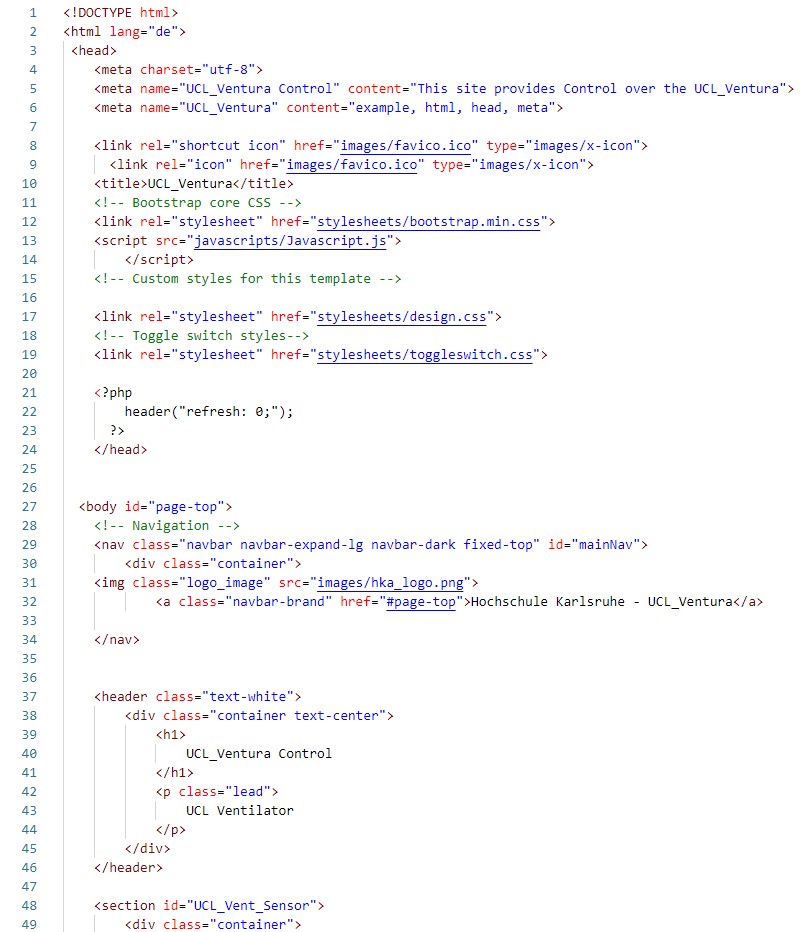

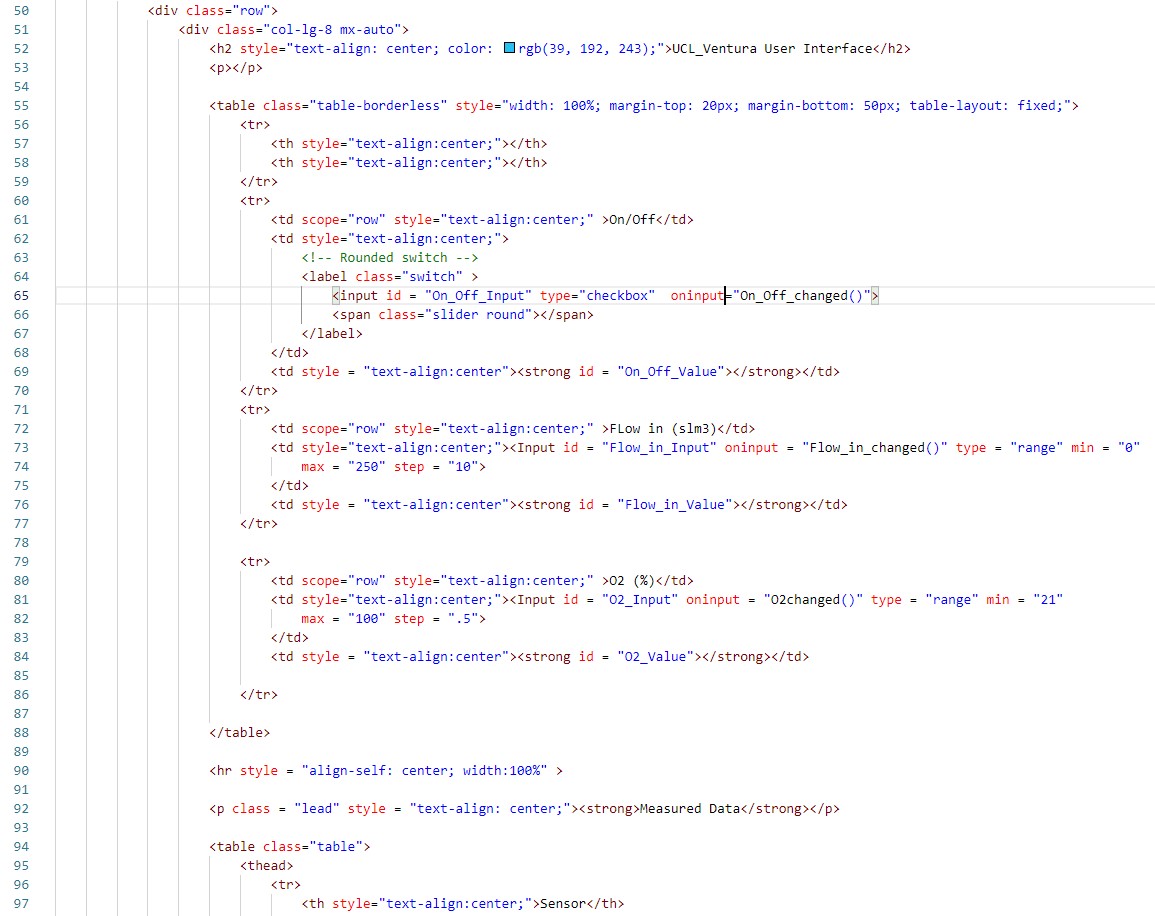

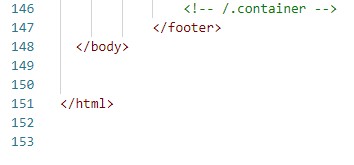

Das Skript hinter dem Interface sieht dann im Folgenden so aus:


Zur Vorbereitung des ESP32 Programm sollte zuerst der "Schritt 2 - Programmschablone Einrichten",
 der Gruppe Remote durchgeführt werden. Dies ermöglicht einen Zugriff per WLAN.
Zu finden ist dies unter der Bedienungsanleitung Schritt2.

Sind soweit alle Vorkehrungen getroffen kann das ESP32 Programm geschrieben werden.

Zuerst werden die Biblitoheken eingebunden die benötigt werden.

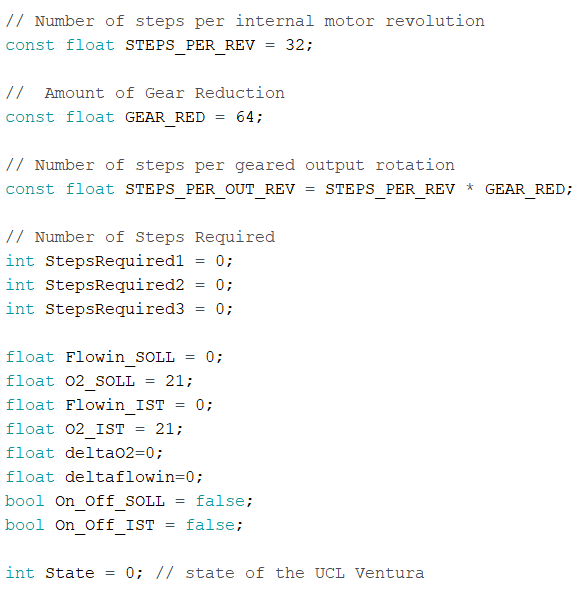

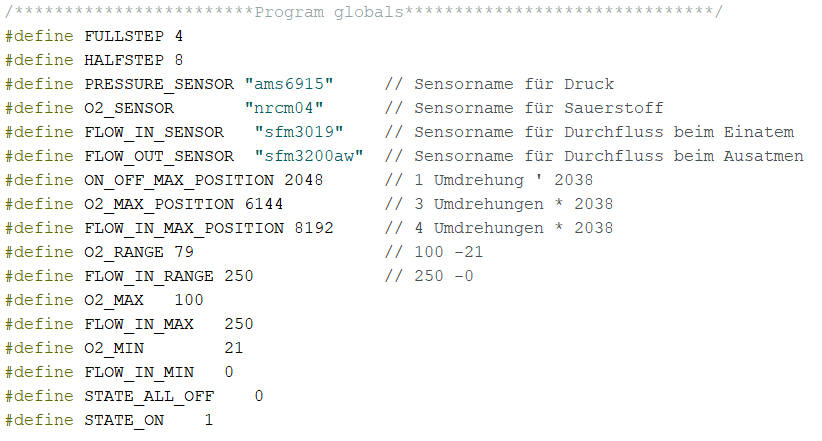

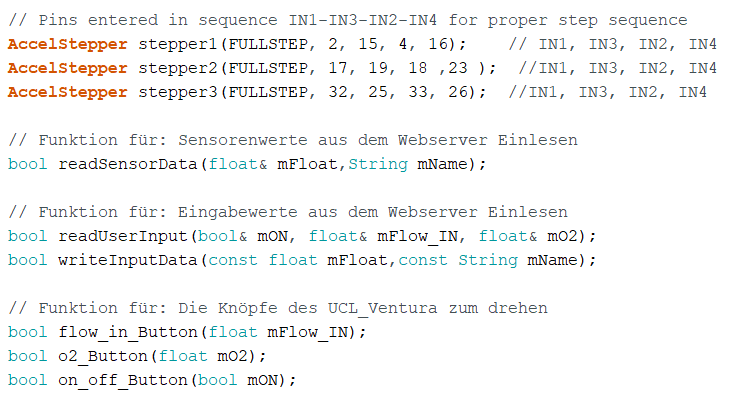

Danach werden globale Variablen definiert und Werte zugewiesen. Sowie die Funktionen deklariert.
Die Werte für den Motor müssen beim Verwenden eines anderen Motors angepasst werden.
Wichtig ist das die Motoren nicht auf Pin 21 und 22 am ESP32 angeschlossen werden.
Dies ist für die Gruppe Sensorik besetzt.

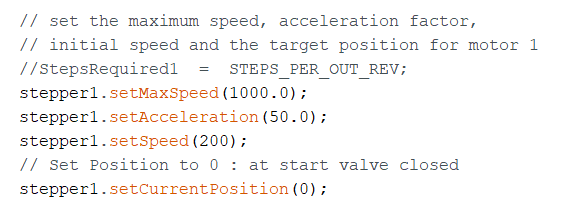

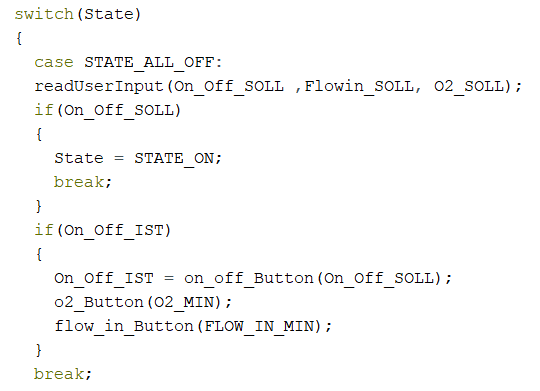

Zuerst werden alle drei Motoren eingestellt.

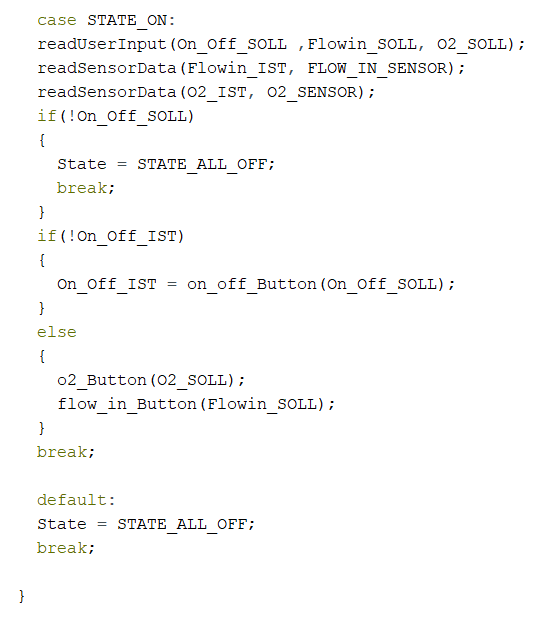

Es wird unterschieden ob das UCL Ventura vom Bediener angeschalten oder augeschalten ist

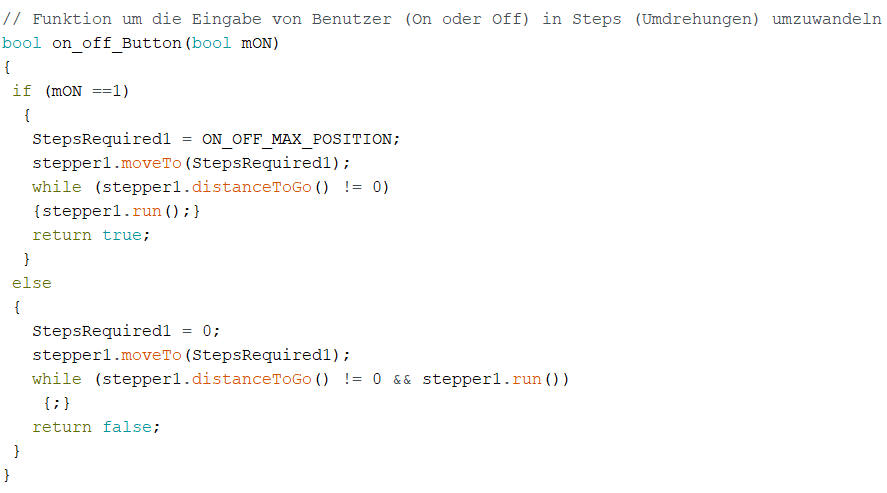

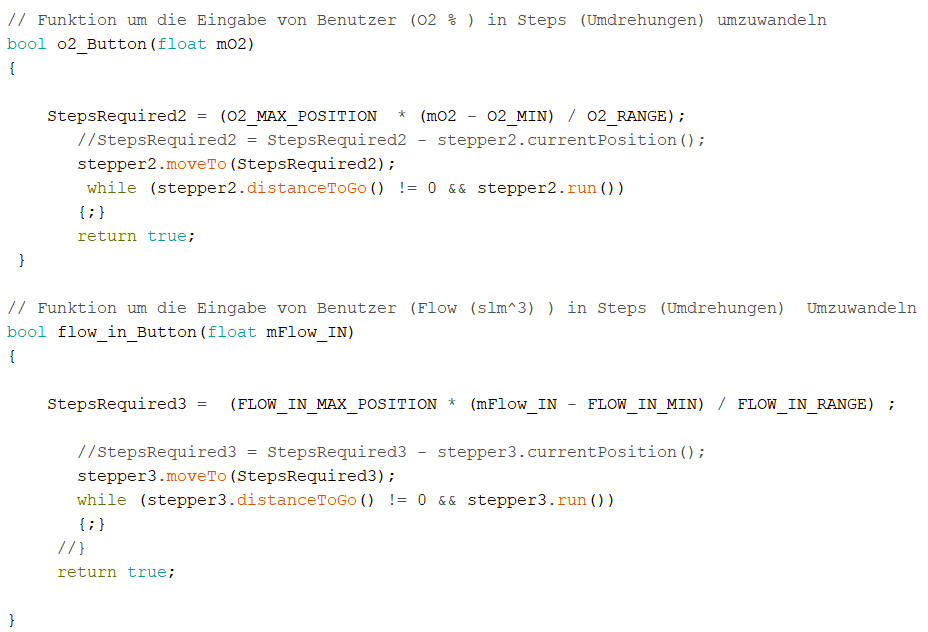

Die drei Funktionen die benötigt werden um die eingegeben Daten des Benutzer in die Umdrehungen umzuwandeln. Jeweils für ON/OFF, Oxygen und Flow.

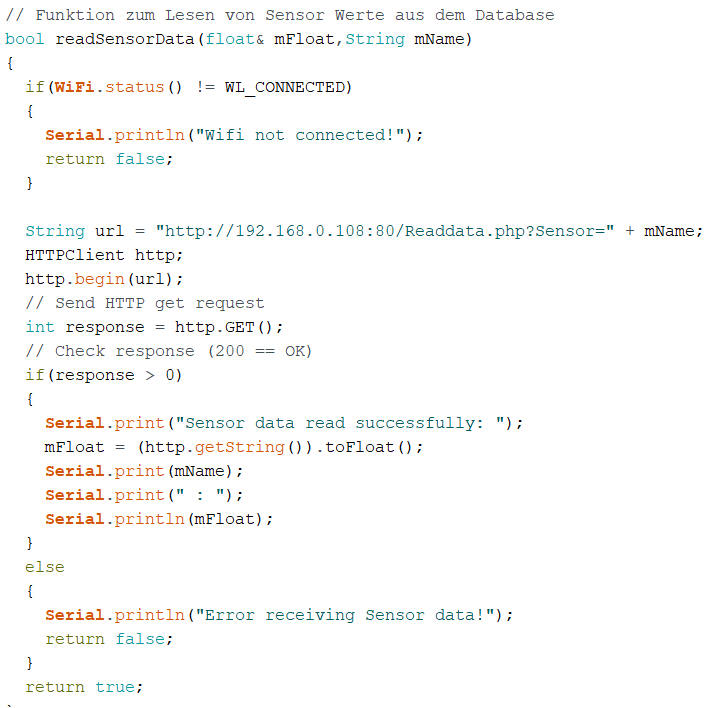

Die zugehörige Funktion zum lesen der Sensor Daten

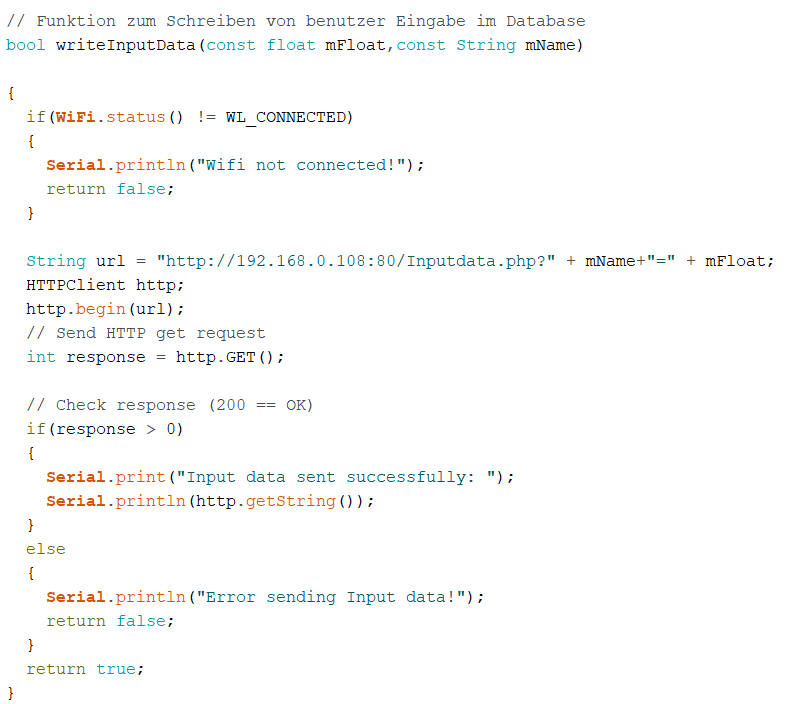

Funktion zum schreiben der Daten Input Daten des Benutzer in Database

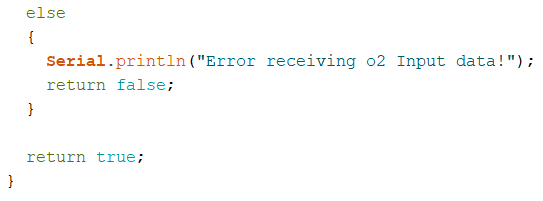

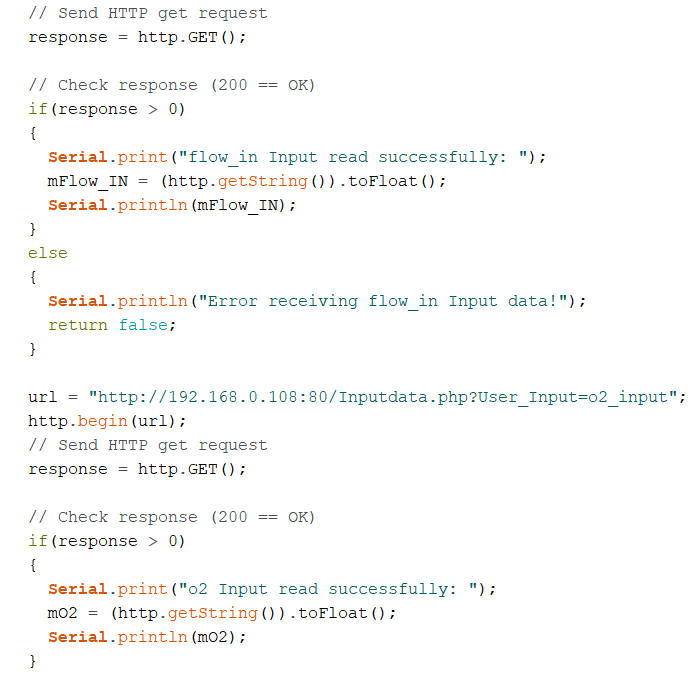

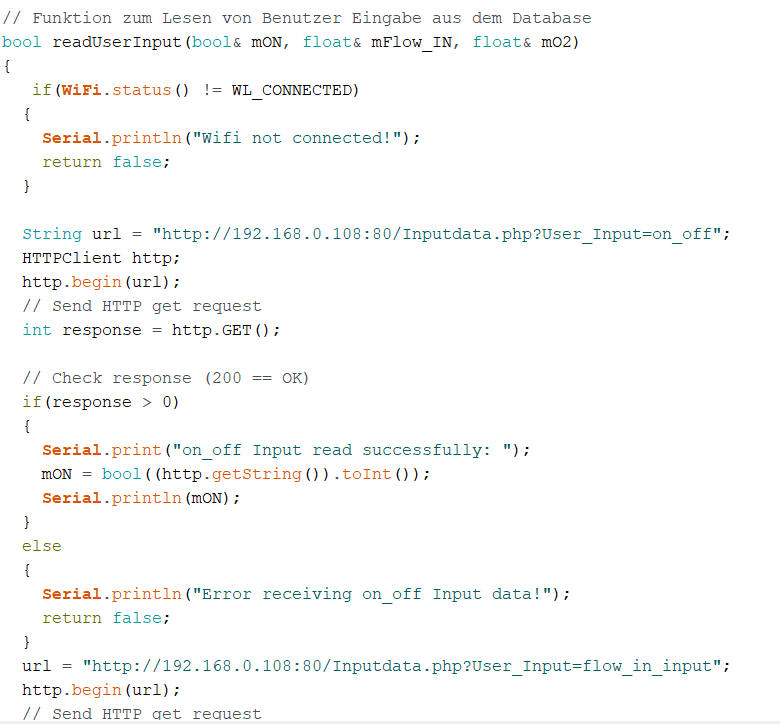

Funktion zum lesen der Input Daten vom Database
