Canyon "Portable Hard Disk Drive" - USB2.0-auf-PATA 3.5"
- Chip: ALi M5621 A1 (High-Speed USB2.0 IDE Device Controller)
- Atmel 24C04N (USB-ID-EPROM)
- interner 2-poliger Stecker J1 (über 50Ω an +12V, GND) - wahrscheinlich
für Lüfter vorgesehen
- Netzteil: 4-poliger Mini-DIN mit großen Kontaktstiften im Quadrat
angeordnet (GND, 5V, 12V)
USB to IDE 2.5" Gehäuse - Sansun SN-U2.5
- Chip: Myson Century CS8818G
USB to IDE 2.5" Gehäuse
- Chip: Alcor Micro AU6390
- unbestückt: Schalter/Taster an Pin 24 (GPI3)
- unbestückt: U3 (SOIC8) an Pin 22 (EEPDATA) und Pin 23 (EEPCLK)
USB to IDE 2.5" Gehäuse -
LogiLink UA0040A
-
Chip:
Alcor
Micro AU6391
- hat bei mir nur mit einer IBM DARA-20600 an USB2.0 funktioniert, an
USB1.1 oder mit IBM 20GB oder Toshiba MK4025GAS wurde Gerät nicht erkannt.
Nun plötzlich scheint alles zu funktionieren...
-
| |
PCG-GR214EP |
VGN-FE21S |
PCG-Z600 |
GA-K8NF-9 |
| IBM DJSA-205 |
ok |
|
|
|
| IBM DARA-206000 |
ok |
|
|
ok |
| Toshiba MK4025GAS |
ok |
|
|
- |
| Hitachi DK23CA-15F |
ok |
|
|
|
USB to IDE 2.5" / 3.5" Kabel
- Chip: Genesys Logic GL811E
USB to SATA 2.5"
- Sunplus SATALink
SPIF215A-HF021
- SATA150
- ATA pass through
- schaltet die Festplatte leider beim abkoppeln nicht ab / parkt sie nicht
USB Charger Doctor
Maxtor Personal Storage 5000DV
- CY7C68013-56PVC EZ-USB FX2 USB2.0 Microcontroller with Transceiver
- OXFW911-TQ-A High Performance IEEE 1394A to IDE/ATAPI Bridge
- AGERE FW802A Low-Power PHY IEEE 1394A-2000
- eine 250GB-Festplatte erscheint über FireWire nur als 128GB. Die die
Größe wird vermutlich im HPA gespeichert.
Mobile Disk HD-337-COMBO
- Genesys Logic GL811E - USB 2.0 to ATA / ATAPI Bridge Controller
- Genesys Logic GL711FW - 1394 to ATA/ATAPI native bridge (SBP-2)
- Agere FW801A FW801A - Low-Power PHY IEEE 1394A-2000 One-Cable
Transceiver/Arbiter Device
Toshiba STOR.E ALU USB2.0 SATA
- SunplusIT SATALink SPIF225A-HL231
Apacer ER151
- P/N: 87.ER300.130
- ICSI IC1210-M128LQ
Synology Diskstation und Festplattenklacken
Nach meiner Erfahrung nach sehr gute Geräte mit allen denkbaren
Konfigurationsmöglichkeiten und hoher Performanz.
Was kann ich
tun, wenn meine Western Digital Green Power Festplatte dramatisch hohe Werte bei
den Lade-/Entladezyklen anzeigt?
- WD-Platten fahren immer wieder in den Energiesparmodus und werden dann
wieder aktiviert, sodass ein vernehmbaren Klacken und hohe Lade-/Entladezyklen
auftreten. Abhilfe schafft WDIDLE3.exe, indem mit "WDIDLE3 /S300" die
Leerlaufzeit von 8 Sekunden auf 5 Minuten erhöht wird. Er könnte auch mit
"WDIDLE3 /D" komplett außer Betrieb gesetzt werden, da die Synology ein
zeitgesteuertes SpinDown hat.
USB to IrDA Dongle GMUI-4200N
- SigmaTel STIr4200
- Vishay TFD-Transceiver
- Probleme bei Übertragung / Verbindungsabbruch: in WindowsXP muss der
Transceiver-Typ manuell auf "Vishay TFD" umgestellt werden
Agilent 82357A USB GPIB
- USB-Kabel ist intern über Mini-USB-B-Stecker angeschlossen
WD MyBook Home Edition WDH1CS10000E / WD1000H1CS
- USB2.0
- 2x IEEE1394 FireWire
- eSATA
- 12V mind. 1,5A
-
Support
- OXUF934DSA-LQAG - FireWire400, USB2.0, eSATA to SATA controller
- TSB41AB2 - IEEE 1394a Two-Port Cable Transceiver/Arbiter
///FAST DV-Master
SoundBlaster Audigy 2 NX SB0300 (USB)
Nach wenigen Jahren Dauerbetrieb haben zwei SB0300 ihren Geist aufgegeben.
Keine LED leuchtete mehr, das Gerät wird am USB überhaupt nicht erkannt. Der
Defekt liegt an dem Eingangskondensator C7 des Spannungsreglers. Es ist ein
85°-Typ und für den Betrieb am Schaltregler ungeeignet, sodass ein Defekt durch
die starke Belastung zwangsläufig erfolgt. Eventuell kann durch den Ausfall von
C7 auch das Netzteil in Mitleidenschaft gezogen werden. Ausgangsseitig wurden 2
parallele 105°-Kondensatoren C6 und C22 eingesetzt, die eine längere Lebensdauer
versprechen, aber prinzipiell auch nach längerer Betriebszeit ausfallen können.
C25 dürfte nur gering belastet sein und nicht ausfallen. Q2 wird vom
Schaltregler U1 (Platinenunterseite "LTKD" LTC1771) angesteuert.
Als erstes also C7 gegen einen 105°-100µF-25V-LowESR-Kondensator tauschen. Wenn das
nicht zum Erfolg führt noch C6 und C22 austauschen. Der sehr beschränkte Platz
lässt nur 12mm hohe Kondensatoren zu. C7 darf max. ca. Ø8,5mm sein.
| |
original |
Maße |
| C7, C25 |
100µF 25V 85° |
Ø6,5mm x 12mm |
| C6, C22 |
100µF 25V 105° |
Ø8,2mm x 12mm |
Terratec Aureon 5.1 USB MKII
- ICs
- U2: Sonix SN11116FG
- U4: NXP 74HC4046AD - PLL mit VCO
- U5: VIA VT1616 - 6-Channel AC97 Codec with S/PDIF
- U6, U8: NXP TDA1308
- U7: JRC NJM3414A - Dual High Current Operational Amplifier
- U10: Atmel 93C16
- Mono-Mikrofoneingang
Seagate ST3320620A / Maxtor Personal Storage 3200 defekt
Defekt:
die Festplatte läuft nicht an, es wird kein USB-Gerät erkannt, ein leises Ticken
ist im Netzteil hörbar.
Ursache: die
Schutzdiode "KVP 65A" hat einen Kurzschluss. Sie soll die 12V-Leitung vor
Überspannung schützen.
Einfache Abhilfe: Schutzdiode entfernen, geeignetes Netzteil benutzen, Daten
sichern. I.d.R. sollte die Festplatte keinen Schaden genommen haben und durch
den Ersatz der Diode wieder einsatzfähig sein.
Anmerkung: der Defekt der Schutzdiode ist mir nun bisher 2x vorgekommen:
Seagate ST3320620A, Samsung SP2004C
Visual
Sound Technologies Auvisio KMP361
- Pearl PX-2154-958
"Video Star HD"
- Produktbeschreibung:
- Für den Einbau von 3,5"-SATA-Festplatten (bis 750 GB; FAT32)
- Komfortables Handling mit übersichtlichen Bildschirmmenüs
- Dateiformate: AVI/ DAT/ XviD/ VOB/ MPEG1/2/4/ JPEG/ MP3/ WAV/ WMA
- Unterstützt auch DVD-Untertitel und Multi-Language (VOB-Format)
- Slot für SD-Speicherkarten bis 4 GB
- Anschlüsse: HDTV-Out über HDMI (upscaling auf 720p/1080i), TV-Out
über Stereo-AV (PAL/NTSC), Audio über SPDIF (3,5 mm Klinke), USB2.0
- PC-Anschluss über USB2.0 (Windows 2000/XP/Vista/7)
- Kompakte Maße: 39 x 207 x 111 mm
- Inklusive Fernbedienung (mit Batterie), AV-Kabel (Klinke auf Cinch),
USB-Kabel, Netzteil, Standfüße, deutsche Anleitung (Lieferung ohne
Festplatte)
- liest FAT32 und NTFS, VOB und AVI, MPEG1 (VCD, SVCD), MPEG2 (AVI, VOB),
MPEG4 (ASP, DivX, XviD), AC3, MP3, WMA, OGG, WAV, AAC?, DTS?
- nicht zum Abspielen von HD-Video geeignet
- Modell KMP361 2008-11-04-A
- Version Hdd.2.6.2.96.fll
-
ICs:
[Quelle]
- Silan SC8636A YV8Q5B - Hauptprozessor,
andere Geräte mit diesem Chip
- Pointec PT480416HG 0823G-6 - SDRAM (8MByte 166MHz)
- GL380 MX2AB03G03 834H33681 - USB/PATA/eSATA zu SATA Controller
- CAT CAT6612CQ SB01E21 - Single-Link HDMI Transmitter (SPDIF-Audio
beschaltet)
- L24C02 - serial EEPROM
- UTC MC4558L - Dual OP-Amp
- EON EN25T16-75HIP - 16MBit SPI serial Flash
- das digital ausgegebene Signal auf HDMI und SPDIF kann RAW oder (auf
Stereo heruntergemischtes) PCM sein - mein TV kann nur RAW über HDMI
wiedergeben, ansonsten gibts keinen Ton
Hauppauge WinTV NOVA-T 70009
AKE USB2.0 CardBus BC168 (PCMCIA)
-
besonders praktische Bauweise: verschwindet vollständig im PCMCIA-Slot
- PCMCIA - USB 2.0
- NEC
μPD720101GJ
- bei mehr als einem Gerät können durch die schwache Stromversorgung
Probleme auftreten; Step-Up-Converter PT1301 im SOT-23-6 von
PowerTech
- externe Stromversorgung über 2,4mm-Hohlstecker
- mitgeliefertes USB-Stromversorgungskabel, was jedoch dünn ist und nur
wenig die Spannung unterstützt
- EHCI: PCI\VEN_1033&DEV_00E0&SUBSYS_00E01735&REV_04
- OHCI: PCI\VEN_1033&DEV_0035&SUBSYS_17351033&REV_043
EDUP 5in1 PC Card Adapter MCR-5A (PCMCIA)
- SmartMedia, SD Memory Card, MMC, MemoryStick, MemoryStick PRO
- PHISON PS3001BL / Winbond (QFP100)
- TI HA05 61K (14pin)
- "CardBus-Controller"->"PCMCIA IDE/ATAPI-Controller"
(PCMCIA\5IN1-XXMB-B682)->"5in1 Adapter" (V_F2.28A)->"Standardvolume"
Plustek IPcam P1000
-
SQ610D-L
IP Surveillance Device SoC
- Winbond W39L040 Flash mit 512kB (die Firmware-Dateien sind 1:1 Images
des Flashs)
- Ethernet-Transceiver Altima AC101LKQTG
- DC-DC TI TPS6734, 100µF/16V Eingangskondensator
- LDO AMS1117-3.3
- unbestückter RS232-Anschluss (CN6: 1-open, 2-TxD, 3-RxD, 4-GND)
- Audio wird über UDP übertragen
FTP-Upload
Es stehen PORT- und PASV-Modus zur Verfügung. Im PORT-Modus wird der
Dateiname aus der laufenden Bildnummer (SQ610%06d.jpg, z.B. SQ610000001.jpg)
erzeugt, im PASV-Modus aus Kameraname und Zeitstempel
(%s%04d%02d%02d%02d%02d%02d.jpg, z.B. IPcam20040101000008.jpg). Damit werden im
PORT-Modus nach einem Neustart ältere Aufnahmen überschrieben.
P1000 an FritzBox-FTP
Mit der Firmware P6.4V3.18.5DE funktioniert der FTP-Upload nur im PORT-Modus.
Im PASV-Modus wird der Befehl "PASV " der IPcam wird mit einem zusätzlichen
Leerzeichen gesendet, was der FritzBox-FTP-Server nicht akzeptiert. Die
P1000-Firmware kann gepatcht werden, indem das Leerzeichen nach dem PASV
entfernt wird (P6.4V3.18.5DE_PASVpatch.7z).
Alternative Live-Bild-Betrachter
Für das Live-Bild wird der InternetExplorer mit ActiveX-PlugIn benötigt.
Unter der Adresse
http://ipcam/cgi-bin/Stream?Video?Acc=[USERNAME]?Pwd=[PASSWORD]?webcamPWD=RootCookie00000
kann der Live-Bild-Stream abgegriffen werden, dies entspricht auch der URL von Goscam-IP-Kameras.
Es ist ein MJPEG-ähnlicher Stream,
der aus aneinandergehängten JPG-Dateien besteht (Multi-JPG), die durch HTTP- und
Zusatzdatenblock getrennt sind. Geschlossen wird der Stream durch Aufruf von
http://ipcam/cgi-bin/StreamVideoClose0%20webcamPWD=RootCookie00000
VLC
VLC (unter Windows) erkennt das Format nicht. Durch Ergänzen der URL zu
http://ipcam/cgi-bin/Stream?Video?Acc=[USERNAME]?Pwd=[PASSWORD]?webcamPWD=RootCookie00000?ext=.mjpeg
wird das Format durch die Endung zwar richtig gewählt, allerdings werden immer
einige Sekunden gepuffert, die dann mit 25fps wiedergegeben werden, obwohl die
IPcam nur ca. 10fps liefert.
FFPLAY
Die einfachste Art der Wiedergabe ist mit ffplay:
ffplay.exe -f mjpeg -i
http://ipcam/cgi-bin/Stream?Video?Acc=[USERNAME]?Pwd=[PASSWORD]?webcamPWD=RootCookie00000
Hercules Dualpix Exchange WebCam
- VID_86F8&PID_3005&MI_00\6&2F62A2F
- XP-Treiber über Windows-Update: Guillemot Corp.
- C:\WINDOWS\snp2uvc.ini : PC Camera (SN9C211/SN9C213) Information
File for TWAIN data source
- U1 SONIX SN9C255BFG QFP64
- U3 MX 25L512MC 64kB SPI CMOS Flash
Logitech QuickCam Express
HP SureStore Tape Drives
Brother P-Touch 550
- Serieller Anschluss
- benötigt
Port-Monitor-Treiber, verfügbar für Win 95, NT, 98, 98SE, ME, XP (Download)
- für XP wird der NT-Treiber verwendet
- Druckerportmonitor (PTCOM1): Installation bricht in WinServer2003 ab
(der Monitor wird eingetragen [Anschlusstyp "Brother P-touch Serial Port"],
beim Öffnen des Konfigurationsfeldes zur Zuordnung einer COM-Schnittstelle
bricht es ab)
- Druckertreiber: in WinServer2003 kann der NT-Treiber nicht installiert
werden ("Der Druckertreiber ist nicht kompatibel mit einer aktiven
Richtlinie auf Ihrem Computer, die Windows NT 4.0- oder Windows
2000-Kernelmodus-Treiber blockiert.") [Hinweis]:
- "Active Directory-Benutzer und -Computer": Rechtsklick auf
Domäne->Eigenschaften->Gruppenrichtlinie->Bearbeiten
- oder: mmc.exe:Datei->Snap-In hinzufügen->Hinzufügen->"Gruppenrichtlinienobjekt-Editor"
- Gruppenrichtlinieneditor->Computerkonfiguration->"Administrative
Vorlagen"->Drucker: "Installation von Druckern, die Kernelmodustreiber
verwenden, nicht zulassen"=Deaktiviert
- P-touch Editor 2.1 kompatibel mit Win 3.11 und Win 95 (im
Win3.11-Download enthalten)
- P-touch Editor 3.x kompatibel mit Win 95, NT, 98, 98SE, ME, 2000, XP,
Mac OS 8.x/9.x (Download)
- P-touch Editor 4.2 kompatibel Win 98, 98SE, ME, 2000, XP (im
Brother Solutions Center
bei
Downloads für PT-9200PC)
HP LaserJet 2300D - Papierformat hinzufügen
Mit Administratorrechten werden u.a. diese Keys angelegt/geändert:
- HKLM\System\CurrentControlSet\Control\Print\Forms\[Neues Papierformat]
- HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Print\Printers\HP
LaserJet 2300 Series PCL 6\DsDriver: (REG_MULTI_SZ) printMediaSupported
TechniSat DIGITAL PK
SMC SMCWEBT-G EZ Connect g 108Mbps Wireless Ethernet
Bridge
-
Ethernet-Transceiver
Altima AC101LIQTG
- 3,3V-LDO AME1117 CCCT, 100µF/25V Eingangskondensator
- ähnlich Philips SNR6500 bzw. Arcadyan WA4001C-LF-B7 (Platinenaufdruck
WA4001C-LF-17), nur mit anderer Firmware und ohne Modus-Wahlschalter
Xircom Pocket Ethernet II PE2-10B2
Digitus DN-13014-2 WLAN/LAN Print Server
- mit abnehmbarer Antenne
- 802.11bgn
- 16s bis zur Bereitschaft über WLAN
- Stromaufnahme ca. 1,5W
- Standardwerte
- IP 192.168.2.2
- Netzwerkname PSxxxxxx (letzte 6 Zeichen der MAC-Adresse)
- Benutzername/Kennwort: admin / 1234
- Downloads:
http://ftp.assmann.com/pub/DN-/DN-13014-2___4016032278016/
- erfolgreich getestet: HP Color LaserJet CP1217, HP LaserJet 2300D (USB),
HP LaserJet 2300D (PAR->USB)
Digitus DN-13014-3 WLAN/LAN Print Server
- integrierte Antenne
- 802.11bgn
- ca. 30s bis zur Bereitschaft über WLAN
- Stromaufnahme ca. 3W
- Standartwerte
- IP 192.168.0.10
- Netzwerkname "DIGITUS-xxxxxx" (letzte 6 Zeichen der MAC-Adresse)
- Ad-Hoc-Netz "WLAN-PS"
- Downloads:
http://ftp.assmann.com/pub/DN-/DN-13014-3___4016032315353/
- erfolgreich getestet: HP Color LaserJet CP1217, HP LaserJet 2300D (USB),
HP LaserJet 2300D (PAR->USB)
Siemens Gigaset PC Card 54 unter Ubuntu 9
- PCI-ID 14e4:4320, BCM4306
- Treiberpaket installieren:
sudo apt-get install b43-fwcutter
- Link 1,
Link 2
Conrad Card Reader SmartCard Reader / Writer
- serieller Anschluss über RxD, TxD, RTS und DTR
- Hersteller: Towitoko
- Treiber nur für Windows 98
- nicht vergleichbar mit CHIPDRIVE oder Kartenzwerg von Towitoko
- beinhaltet keinen Mikrocontroller
- Ansteuerung der Karte wird über ein Schieberegister, TxD und RTS
hergestellt
- ICs: 74HC02 (4x NOR), HEF4094BT (Schieberegister), 24C01 (2-Wire EPROM)
- zwei Status-LEDs könnten nachgerüstet werden
Arcor / Vodafone EasyBox 802 und GA-K8NF-9 /
nForce4
- NVIDIA nForce Networking Controller: "Low Power State Link Speed" muss
Disabled sein
Ist das GA-K8NF-9 heruntergefahren, ist die Übertragungsgeschwindigkeit
Netzwerk über die EasyBox drastisch reduziert (~64kB/s), z.B. von LAN zu
WLAN. In der EasyBox ist ein 4fach Switch, an den beliebig Geräte mit 10
oder 100MBit/s angeschlossen werden können.
Für PCs gibt es die
Möglichkeit über Netzwerk eingeschaltet zu werden. Dazu befindet sich die
Netzwerkkarte immer im Standby und wartet auf einen Aufweckbefehl. Um Strom
zu sparen wird dabei die Verbindungsgeschwindigkeit von 1000 bzw. 100 auf
10MBit/s abgesenkt. So auch beim GA-K8NF-9.
Nun hat der Switch der EasyBox aber eine Fehlfunktion: offensichtlich hat
er Probleme, wenn ein Gerät mit 10MBit/s angeschlossen ist, was zu
Geschwindigkeitsproblemen führt, wenn der PC heruntergefahren ist und die
Netzwerkkarte im Standby ist. Ich habe das Nachvollziehen können, indem ich
eine Verbindungsgeschwindigkeit von 10MBit/s erzwungen habe.
Glücklicherweise existiert eine Einstellmöglichkeit für diese
Stromsparfunktion der Netzwerkkarte im PC, sodass durch einfaches
Deaktivieren sich das Problem lösen ließ. Der Mehrverbrauch ist unerheblich.
Normalerweise sollte der Treiber den Ethernet-Chip komplett abschalten,
wenn nicht in der Energieveraltung des Treibers das Gerät zum Aufwecken
aktiviert ist. So ist es beispielsweise bei Intel LAN-Adaptern.
IGEL Compact 3210LX / G270
- Mainboard: WinNET G270 (lt. BIOS Clientron)
- CPU: Via Eden 6000 / 600MHz (6x100MHz) Esther
- Chipsatz: Via CN700 + VT8237R Plus
- Video: Via / S3G UniChrome Pro IGP
- Audio: Via VT1612A
- 512MB DDR2-533, max. 1x 1GB SO-DIMM DDR2-533
- 44pin-IDE-Anschluss; mit 2,5"-3,5"-Adapter und IDE-Kabel
sind auch
"große" Geräte anschließbar
- Jumper J1: closed => CF ist Master, open => CF ist Slave
- SmartCardReader (USB)
Magix USB-Videowandler 2
- EMPIA EM2860
- EMPIA EMP202
- Trident SAA7113H
- VID_1B80 PID_E349
HP iPAQ HX4700
-
Platinenfoto
Belkin Wireless G Router F5D7230-4 vA
-
Chips:
- Atheros AR2317-AC1A
- ISSI IC42S16400F-7TL (1MBitx16 DRAM)
- Atheros AR8216-BH1A
- EON EN25P16-75HCP (16MBit Flash)
- Anpec APW7085 (2A Step-Down Converter, 4,5V..26V Input)
- RS232:
- J3: 1 - 3,3V, 2 - TxD, 3 - RxD, 4 - GND
- 115200 baud
- meldet sich als Arcadyan Wireless Gateway WG4005G
- SSID und Key werden ausgegeben
- Aufkleber: WG4005G1-LF-AK DE, NIZAK4005022J, ver. A000de
- FCC-ID: K7SF5D7230F
- Platinenaufschrift 141400520023J REV:01
- Firmware A.00.11
-
DD-WRT
-
wikidevi
- Firmware-Update
T60H786.04 - HON HAI Precision Ind. Co., Ltd. 802.11b/g MiniPCI module
-
Chipset: Atheros AR5004G (AR2112A + AR5213A)
- PCI\VEN_168C&DEV_0013&SUBSYS_04061468
- aus Sony Vaio
- FCC-ID MCLT60H786
- s.a. FRU 93P4262
- das EEPROM-Register 0x0f hat den Wert
0x0041 und definiert damit GPIO0 als RFSilent-Eingang, Low-Aktiv auf MiniPCI-Pin
13.
Philips PH12127-E / PH11107-E 802.11a/b/g 91P7301 - IBM 11a/b/g Wireless
LAN Mini PCI Adapter
- Chipset: Atheros AR5001X (AR2111A + AR5111A +
AR5212A)
- PCI\VEN_168C&DEV_0013&SUBSYS_2025168C
- aus Sony Vaio
- FCC-ID AN0200304000LEG
- s.a. FRU 93P4262
- das 5GHz-Band funktioniert nur mit dem "Atheros Wireless Network"-Treiber
(nicht mit dem "AR5001X+"-Treiber)

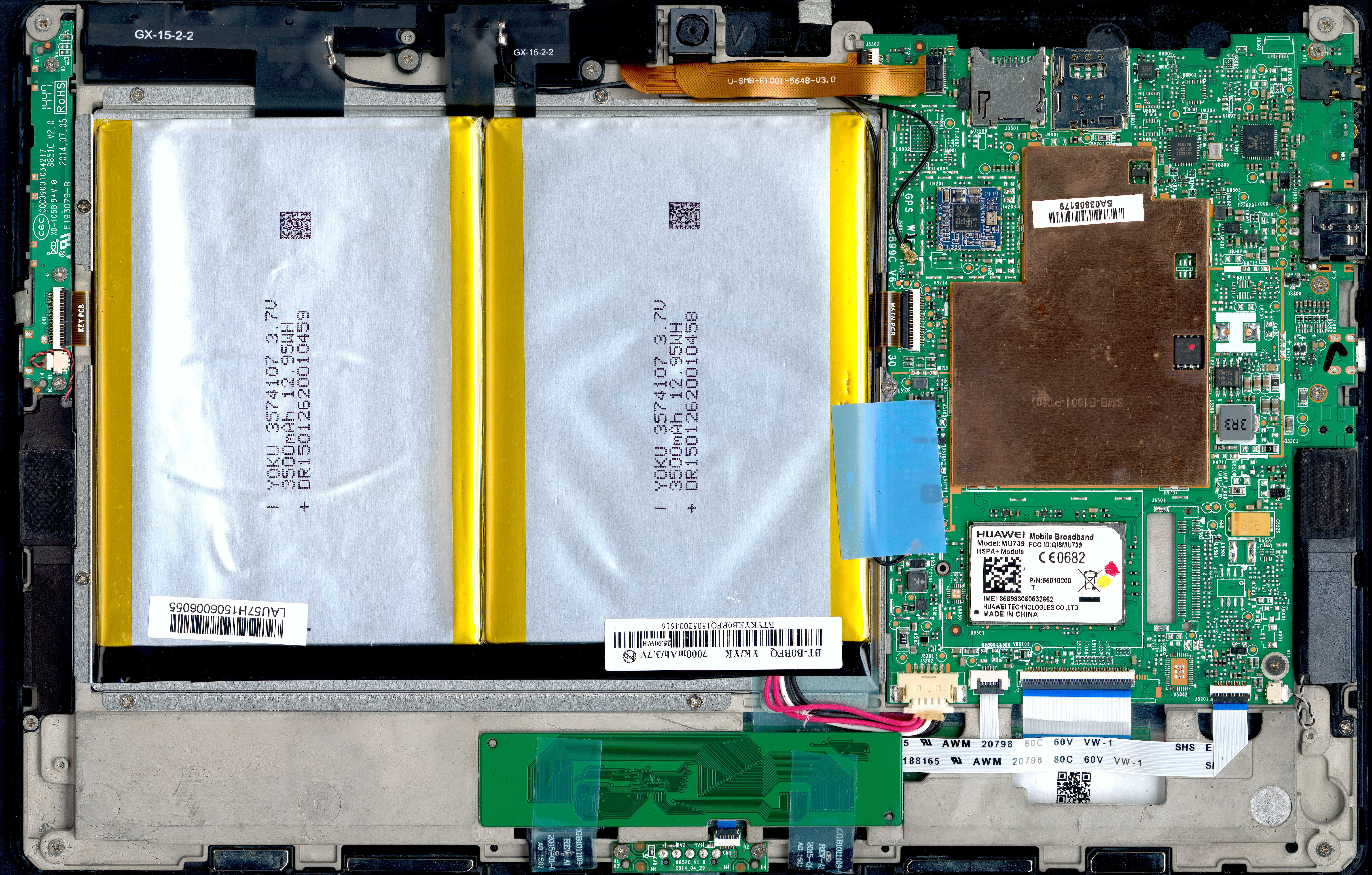

TrekStor SurfTab wintron 10.1 3G (ST10432-3A)
- Netzteil: 9V 2A, Hohlstecker 2,5mm außen / 0,7mm innen
- geht der Touchscreen nicht: Windows Update hat falschen Treiber für
I2C installiert
- Aufruf des UEFI: beim TrekStor-Logo die Escape-Taste drücken oder
beim Einschalten die Lautstärke+-Taste halten
- im Secure-Boot-Menü ist die "Save and Exit"-Funktion über F10
(Fn+F10) erreichbar, um z.B. Secure-Boot zu aktivieren
- booten vom USB-Stick geht nur
- wenn dieser mit GPT formatiert ist -> mit Rufus einen Stick
erstellen
- wenns 32BitEFI ist: efi\boot\bootia32.efi muss existieren; efi\boot\bootx64.efi
wird nicht akzeptiert
- "...some Windows 8 tablets that use 32-bit UEFI, such as
Dell Venue 8/11 Pro, Toshiba Encore, Acer Iconia W3/W4, Lenovo
MIIX 2, Lenovo ThinkPad Tablet 2 and ASUS Transformer Book
T100/T300..."
- booten von der SD-Karte geht nicht, wird nicht registriert (EFI-Shell
/ map wird die SD-Karte nicht aufgelistet)
- booten von SD-Karte mit Kartenleser am USB-Anschluss geht
- Quad Core Atom Z3735F bis zu 1,83 GHz
- HKLM\Software\Microsoft\Windows NT\CurrentVersion\Winlogon :
ShutdownWithoutLogin = 1
- "Internal EFI Shell":
- bcfg boot dump
- map - listet die Laufwerke auf, um z.B. zu sehen, ob der
USB-Stick mit GPT erkannt wird
- Links zum Thema EFI-USB-Boot:
UEFI-Boot vom USB-Stick funktioniert nicht – Eine Lösung,
Windows UEFI Boot-Stick unter Windows erstellen
- Windows-Footprint verkleinern: Compact.exe /CompactOS:query zum
Abfragen bzw. Compact.exe /CompactOS:always zum Aktivieren
- Windows 10 Installation / Treiber:
- in 1809 vorhanden:
- Intel(R) Sideband Fabric Device = MBI
- Systemgeräte / UART Controller VEN_8086&DEV_0F0A = UART
- von MS-Update aktualisiert:
- 3x Systemgeräte / GPIO Controller ACPI\VEN_INT&DEV_33FC =
GPIO
- Systemgeräte / GpioVirtual Controller = Intel BC Virtual
GPIO controller = GPIOVirtual
- von Treiberpaket:
- unbekannte Geräte (Intel(R) Dynamic Platform & Thermal
Framework Display Participant Driver) DEV_3401 und DEV_3406 =
DPTF
- PCI-Ver-/Entschlüsselungscontroller (Intel Bay Trail SoC -
Trusted Execution Engine) VEN_8086&DEV_0F18 = TXEI
- Intel Bay Trail SoC - Integrated Graphics Controller
VEN_8086&DEV_0F31 = Graphics
- vergleichbar
- Treiberpaket aus dem Artikel
Trekstor SurfTab wintron 10.1 (Volks-Tablet von Bild) ohne Windows
8.1 Bing – mit Windows 8.1 oder Windows 10! besteht aus:
- der G-Sensor aus dem TrekStor-Treiberpaket muss installiert
werden, damit die Bildschirmrotation funktioniert - zunächst steht
das Bild auf dem Kopf, aber durch die ebenfalls mitgelieferte
GsensorD8012.reg wird die Ausrichtung korrigiert (nach Neustart)
- Connected Standby / verbundener Standby
- Touchpad; die Tastatur/Touchpad-Erweiterung (VID_258A&PID_6A88)
hängt als USB-Verbundgerät am generischen USB-Hub (am USB3.0-Hub)
- Eck-Gesten zu deaktivieren: HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\PrecisionTouchPad
: EnableEdgy=0
- bei angeschlossener Maus zu deaktivieren: HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\PrecisionTouchPad
: LeaveOnWithMouse=0
Treiberpakete
Für die Installation von Windows 10 kann ein Großteil der Treiber aus dem
Windows-Update bezogen werden. Zu Beginn muss allerdings der (alte)
I2C-Treiber installiert werden, damit alle weiteren Geräte gefunden werden.
Viele können über die automatische Treibersuche installiert werden, für den
G-Sensor und die Frontkamera müssen die Treiber manuell aus dem
MS-Update-Katalog geladen werden. Der
Intel® Graphics Driver [15.33.47.5059] kann auch von Intel
geladen werden. Damit die Rotation stimmt, muss der Orientation-Wert in der
Registry angepasst werden [Quelle:
Fix for Windows 10 Screen Auto Rotation Problem with Wrong Orientation]
| |
Windows Update |
TrekStor
Z3735F |
Kandru |
Venue 3845 Pro
Z3735G |
Venue 5830 Pro
Z3740D |
Lenovo ThinkPad 8
Z3770 |
Acer Iconia W4-820-2466
Z3740 |
Paket-
Version |
|
2015-09-15 |
|
|
|
GTHM19WW
17.08.2016 |
1.16
04.12.2014 |
| 1. I2C |
NICHT INSTALLIEREN!
03.10.2016 10.1.1.38 |
04/25/2014 603.9600.2801.41720 |
04/25/2014 603.9600.2801.41720 |
04/25/2014 603.9600.2801.41720 |
11/13/2013 603.9600.1948.29470 |
603.9600.1948.29470 |
11/13/2013 603.9600.1948.29470 |
| 2. GPIO |
17.12.2014 604.10135.1000.55518 |
05/04/2014 603.9600.2801.42149 |
05/04/2014 603.9600.2801.42149 |
05/04/2014 603.9600.2801.42149 |
11/22/2013 603.9600.1948.30590 |
603.9600.1948.30590 |
11/22/2013 603.9600.1948.30590 |
| 3. UART |
20.07.2015 604.10154.1000.4119 |
11/15/2013 603.9600.2801.29953 |
11/15/2013 603.9600.2801.29953 |
11/15/2013 603.9600.2801.29953 |
12/18/2013 603.9600.1948.32979 |
603.9600.1948.32979 |
12/18/2013 603.9600.1948.32979 |
| 4. vGPIO |
17.12.2014 604.10135.1000.55518 |
12/18/2013 603.9600.2801.32969 |
12/18/2013 603.9600.2801.32969 |
12/18/2013 603.9600.2801.32969 |
11/22/2013 603.9600.1948.30590 |
603.9600.1948.30590 |
11/22/2013 603.9600.1948.30590 |
5. MBI
(Sideband Fabric Device) |
08.06.2015 604.10135.1000.1369 |
11/15/2013 603.9600.2801.29953 |
11/15/2013 603.9600.2801.29953 |
11/15/2013 603.9600.2801.29953 |
05/29/2013 603.9600.2067.15591 |
603.9600.2067.15591 |
05/29/2013 603.9600.2067.15591 |
| 6. PMIC |
08.10.2015 604.10154.1020.7300 |
07/01/2014 603.9600.2801.45187 |
07/01/2014 603.9600.2801.45187 |
09/01/2014 603.9600.2801.48103 |
10/29/2013 603.9600.2067.27988 |
603.9600.2067.27988 |
10/29/2013 603.9600.2067.27988 |
| 7. BM |
15.07.2015 19.47.35.713 |
08/01/2014 17.50.0.707 |
06/26/2014 9.24.58.617 |
11/24/2014 10.54.42.136 |
|
|
|
8. DPTF
Dynamic Platform & Thermal Framework |
10.01.2017 8.2.11003.3588 |
06/24/2014 07.1.0.14 |
06/24/2014 07.1.0.14 |
10/09/2014 07.1.0.20 |
11/30/2014 07.1.0.183 |
7.1.0.172 |
02/10/2014 07.1.0.169 |
| 9. TXEI |
|
01/09/2014 1.0.0.1064 |
01/09/2014 1.0.0.1064 |
01/09/2014 1.0.0.1064 |
08/04/2013 1.0.0.1054 |
|
01/09/2014 1.0.0.1064 |
| 10. VGA |
21.12.2015 10.18.10.4358 |
06/11/2014 10.18.10.3643 |
06/11/2014 10.18.10.3643 |
08/16/2018 10.18.10.5059 |
08/16/2018 10.18.10.5059 |
10.18.10.3540 |
08/11/2014 10.18.10.3910 |
| 11. Audio |
ISST+RT 04.08.2015
604.10154.1010.4947 |
ISST 603.9600.2801.45084
RT 6.2.9600.4177 |
ISST+RT 06/27/2014 603.9600.2801.45084 |
ISST+RT 09/01/2014 603.9600.2801.48116 |
ISST 11/22/2013 603.9600.1948.30594
RT 08/30/2013 6.2.9400.4028 |
603.9600.1948.38507 |
ISST 03/06/2014 603.9600.1948.38507
RT 09/13/2013 6.2.9400.4035 |
| 12. Malata-Audio |
|
RT 6.2.9600.4106 |
RT 03/14/2014 6.2.9600.4087 |
|
|
|
|
| 13. G-sensor + Patch |
Fusion 1.0.29.4
KXCJ9 1.2.8.5
aus
Update Catalog mit Reg-Patch-Code 00,00,01,00,00,00,02 |
Fusion 1.0.13.20
KXCJ9 1.2.6.3 |
Fusion 02/04/2014 14.50.7.34
KXCJ9 02/04/2014 14.50.5.333 |
|
|
|
|
| 14. Kamera |
ISP 04.07.2015 20.10154.5740.705
HM2056 2.0.13.1
OV5648 10.07.2015 2.0.13.1
(funktioniert nur in dieser Kombi) |
ISP 07/18/2014 17.18.42.692
HM2056 603.9600.1822.45376
OV5648 14.31.50.940 |
ISP 07/07/2014 603.9600.2102.45428
AR0543 MT9M114HM2056 06/05/2014 603.9600.1822.43930
OV5648 06/27/2014 14.31.50.940 |
ISP 09/01/2014 603.9600.2102.48144
OV5693
MT9M114 |
ISP 11/28/2013 603.9600.1948.31252
IMX175 Lm3554 MT9M114 OV2722 OV5693 |
603.9600.1948.41819
IMX175 + OV2722 |
ISP OV2722 OV5693 10/31/2013
603.9600.1948.28234 |
| 15. RT8723 BT UART |
01.06.2015 1.0.145.2 |
1.0.94.2 |
05/22/2014 1.0.94.2 |
05/19/2015 1.0.126.2 |
|
|
09/18/2013 12.0.0.8020 |
| 16. RT8723 WiFi |
17.11.2017 3008.66.1013.2017 |
3007.7.0915.2014 |
08/14/2014 3007.3.0715.2014 |
05/13/2015 3008.8.0401.2015 |
|
|
|
Treiberkonflikte bei den Kameras
Damit die Kameras beide funktionieren, müssen die Treiber von ISP und
Kameras zusammenpassen, letztendlich bin ich bei der Kameratreiberversion
2.0.13.1 gelandet, wobei der Treiber für HM2056 manuell vom
Microsoft-Download-Catalog geladen werden muss. Ansonsten war die Kamera
nicht verfügbar, konnte wegen STATUS_DEVICE_POWER_FAILURE nicht gestartet
werden (Kamera-LED blinkt schnell beim Starten), oder brauchte sehr lang
beim Hoch-/Runterfahren, wobei die Kamera-LED leuchtete.
| ISP |
HM2056 vorn |
OV5648 rück |
vorn / Bildschirm |
rück |
| 19.50.53.344 |
603.9600.2102.42875 |
2.0.13.1 |
geht |
nicht verfügbar |
| 19.50.53.344 |
603.9600.2102.42875
(Windows Catalog, manuell) |
14.31.50.940 |
nicht verfügbar |
POWER_FAILURE |
20.10154.5740.705
(AVStream Camera)
(Windows Update) |
603.9600.1822.45376
(TrekStor) |
2.0.13.1
(Windows) |
nicht verfügbar |
geht |
17.18.42.692
(TrekStor) |
603.9600.1822.45376
(TrekStor) |
2.0.13.1
(Windows) |
geht |
nicht verfügbar |
17.18.42.692
(TrekStor) |
603.9600.1822.45376
(TrekStor) |
14.31.50.940
(TrekStor) |
geht |
POWER_FAILURE |
17.18.42.692
(TrekStor) |
603.9600.1822.45376
(Windows Catalog, manuell) |
14.31.50.940
(TrekStor) |
geht |
POWER_FAILURE |
20.10154.5740.705
(AVStream Camera)
(Windows Update) |
603.9600.1822.45376
(TrekStor) |
14.31.50.940
(TrekStor) |
nicht verfügbar |
nicht verfügbar
hängt beim Booten |
20.10154.5740.705
(AVStream Camera)
(Windows Update) |
603.9600.1822.45376
(TrekStor) |
2.0.13.1
(Windows) |
nicht verfügbar |
geht |
20.10154.5740.705
(AVStream Camera)
(Windows Update) |
603.9600.2102.42875
(Windows Catalog, manuell) |
2.0.13.1
(Windows) |
nicht verfügbar |
geht |
Vergleich/Berichte:
Test-Update Dell Venue 8 Pro (Modell 3845) Tablet
Alternative Installation mit Treiberpakt
-
3845_Intel-Atom-Z3000-Series-Driver_RJFK4_WIN_603.9600.2801.48103_A06.EXE
(Dell-Win10-Treiber für
Venue 3845 Pro, enthält
- VGA-Treiber [10.18.10.4252] 10.07.2015)
- I2C Controller [603.9600.2801.41720) (25.04.2014) - Bus zu VGA,
Audio, Kameras, G-Sensor, Touchscreen, Powermanagement
- GPIO Controller [603.9600.2801.42149] (04.05.2014)
- GpioVirtual Controller [603.9600.2801.32969] (18.12.2013)
- Intel Battery Management Device [10.54.42.136] (24.11.2014)
- Intel Dynamic Platform & Thermal Framework Generic Participant
Driver [7.1.0.20] (09.10.2014)
- Intel Dynamic Platform & Thermal Framework Power Participant
Driver [7.1.0.20] (09.10.2014)
- Intel Dynamic Platform & Thermal Framework Processor Participant
Driver [7.1.0.20] (09.10.2014)
- Intel Dynamic Platform & Thermal Framework Display Participant
Driver [7.1.0.20] (09.10.2014)
- Intel Power Management IC Device [603.9600.2801.48103]
(01.09.2014)
- Intel Sideband Fabric Device [603.9600.2801.29953] (15.11.2013)
- PCI Standard-Host-CPU-Brücke [10.0.17763.1] (21.06.2006)
- UART Controller [603.9600.2801.29953] (15.11.2013)
- evtl.
Intel® Graphics Driver for Windows [15.33.47.5059] (enthält
10.18.10.5059)
- G-sensor\kxaccel-1.0.13.20-win8-x86.exe aus dem
Surftab Wintron 10.1-Treiberpaket von TrekStor (für VEN_SMO&DEV_8500,
Kionix KXCJ9, 06/26/2014,
v1.2.6.3 bzw. 1.0.13.20)
- G-sensor\GsensorD8012.reg aus dem Treiberpaket von TrekStor
- vor dem Kameratreiber sollte "Intel Imaging Signalprozessor 2400"
installiert sein (Windows-Update)
- Kameratreiber (Unbekanntes Gerät und OV5648) aus Treiberpaket von
TrekStor, manuell installieren, da Zertifikat ungültig
- Windows Update
- Intel SST Audio Device [604.10154.1010.4947] (04.08.2015)
- RealTek I2S Audio von Windows Update [604.10154.1010.4947]
(04.08.2015)
- Intel Imaging Signalprozessor 2400 [20.10154.5740.705]
(04.07.2015) VEN_8086&DEV_0F31
- Intel HD Graphics [10.18.10.4358] (21.12.2015)
- NICHT UPDATEN - sonst kein Audio/VGA/Touchscreen: 5x I2C
Controller [10.1.1.38] (03.10.2016)
- 3x GPIO Controller [604.10135.1000.55518] (17.12.2014)
- GpioVirtual Controller [604.10135.1000.55518] (17.12.2014)
- Intel Battery Management Device [19.47.35.713] (15.07.2015)
- 2x Intel Dynamic Platform & Thermal Framework Generic
Participant Driver [8.2.11003.3588] (10.01.2017)
- Intel Dynamic Platform & Thermal Framework Power Participant
Driver [8.2.11003.3588] (10.01.2017)
- Intel Dynamic Platform & Thermal Framework Processor Participant
Driver [8.2.11003.3588] (10.01.2017)
- Intel Dynamic Platform & Thermal Framework Display Participant
Driver [8.2.11003.3588] (10.01.2017)
- Intel Power Management IC Device [604.10154.1020.7300]
(08.10.2015)
- Intel Sideband Fabric Device [604.10135.1000.1369] (08.06.2015)
- PCI Standard-Host-CPU-Brücke -> Intel Atom Processor SoC
Transaction Router [10.1.1.38] (03.10.2016)
- PCI Standard-ISA-Brücke -> Intel Atom Processor SoC Platform
Control Unit - LPC: Bridge to Intel Legacy Block
- UART Controller [604.10154.1000.4119] (20.07.2015)
Nokia Lumia 625
- Karten auf SD-Karte (Map
data on an SD card and map preload)
- für Entwickler freischalten
- "WPS System folder unlocker" querladen und die Speicherkarte
damit freischalten
- "Here Transit" auf SD-Karte verschieben
- auf SD-Karte "Here Transit" gegen "vcREG" im Apps-Verzeichnis
austauschen:
- D:\WPSystem\Apps in D:\WPSystem\Apps1 umbenennen (sonst kann
man nicht löschen)
- in D:\WPSystem\Apps1\{ADFDAD16-B54A-4EC3-B11E-66BD691BE4E6}
alle Verzeichnisse bis auf "Install" löschen
- in D:\WPSystem\Apps1\{ADFDAD16-B54A-4EC3-B11E-66BD691BE4E6}\Install
AppManifest.xaml NokiaRegistryUtils.dll NokiaRegistryUtils.winmd
löschen
- D:\WPSystem\Apps1 in D:\WPSystem\Apps umbenennen (sonst
werden die Daten beim Kopieren zerstört)
- die 4 Dateien nach "Install" kopieren
- "Here Transit" in der App-Liste starten -> es wird vcREG
ausgeführt
- HKLM\System\Maps\Storage : DWORD UseExternalStorage = 00000001
(darauf achten, dass die führenden Nullen eingegeben werden müssen)
DisplayPort-HDMI-Kabel DP-N7
-
IC:
NXP PTN3361B HDMI/DVI level shifter
-
| DP |
DP-N7 |
PTN3361B |
|
HDMI |
DVI |
| 1 Lane 0+ |
3 - rot |
48 IN_D4+ |
13 OUT_D4+ |
|
1 Data2+ |
2 Data2+ |
| 2 n/c |
|
|
|
Masse |
2 Data2 Schirm |
|
| 3 Lane 0- |
5 - weiß |
47 IN_D4- |
14 OUT_D4- |
|
3 Data2- |
1 Data2- |
| 4 Lane 1+ |
9 - grün |
45 IN_D3+ |
16 OUT_D3+ |
|
4 Data1+ |
10 Data1+ |
| 5 n/c |
|
|
|
Masse |
5 Data1 Schirm |
|
| 6 Lane 1- |
11 - lila |
44 IN_D3- |
17 OUT_D3- |
|
6 Data1- |
9 Data 1- |
| 7 Lane 2+ |
15 - braun |
42 IN_D2+ |
19 OUT_D2+ |
|
7 Data0+ |
18 Data 0+ |
| 8 n/c |
|
|
|
Masse |
8 Data0 Schirm |
|
| 9 Lane 2- |
17 - weiß |
41 IN_D2- |
20 OUT_D2- |
|
9 Data0- |
17 Data 0- |
| 10 Lane 3+ |
10 - blau |
39 IN_D1+ |
22 OUT_D1+ |
|
10 Clock+ |
23 Clock+ |
| 11 n/c |
|
|
|
Masse |
11 Clock Schirm |
|
| 12 Lane 3- |
12 - weiß |
38 IN_D1- |
23 OUT_D1- |
|
12 Clock- |
24 Clock- |
| |
6 n/c |
|
|
mit Pad6 verbunden;
mit 26,6k nach 5V |
13 CEC |
- |
| |
|
|
|
|
14 *frei* |
- |
| 15 AUX+ |
16 - gelb |
9 SCL_SOURCE 3,3V
mit 2k PullUp R6 |
28 SCL_SINK 5V |
über R11/0Ohm
mit R8/2k PullUp |
15 SCL |
6 DDC clock |
| 17 AUX- |
18 - orange |
8 SDA_SOURCE 3,3V
mit 2k PullUp R5 |
29 SDA_SINK 5V |
über R18/0Ohm
mit R7/2k PullUp |
16 SDA |
7 DDC data |
| 19 PWR GND |
19 - violett |
Masse |
|
Masse |
17 Masse für DDC / CEC / HEC |
15 GND |
| 20 +3,3V |
20 - grau |
|
|
an C2 über 0Ohm |
18 5V |
14 5V |
| 18 HotPlug |
2 - Schirm |
7 HPD_SOURCE über R2/0Ohm
OUT 3,3V |
30 HPD_SINK
IN 5V |
über R20/0Ohm |
19 HotPlug |
16 HotPlug |
| Schirm |
- |
- |
|
Masse |
Schirm |
- |
| |
|
25 OE_N nach GND |
|
|
- |
Schirm |
| |
|
6 REXT mit R1/10k nach GND |
|
|
|
|
| |
|
32 DDC_EN an VDD |
|
|
|
|
| |
|
34 mit C nach GND |
|
|
|
|
| |
|
35 mit C nach GND |
|
|
|
|
| |
|
4 DDET an VDD |
DVI/HDMI-Select! |
|
|
|
| 13 Config 1 |
4 - rot |
100k nach 5V |
|
|
|
|
- Displayport
-
HDMI
BeeTronics 10TF2, RTK 32V3H-H6A, Lilliput
FA1011-NP/C, AS4637
- Umschaltung der Bildschirmränder (Overscan) durch längeres Halten
der Menü-Taste
- physikalische Auflösung: 1024x600
- über DDC im DVI-Modus:
- gemeldete Auflösung: 1280x1024x75Hz (360x290mm, GTF unterstützt,
sRGB)
- Hersteller: LLP, Modell: 32V3H-H6A, PnP-ID: LLP4C54
- über DDC im HDMI-Modus:
- gemeldete Auflösung: 1280x720x60Hz (700x390mm, non-sRGB)
- Hersteller: LLP, Modell: AS4637, PnP-ID: LLP1207
- AIDA erkennt bei HDMI-Mode: Modell 32V3H-H6A, Monitor-ID LLP4C54:
640x480, 720x400, 720x480, 800x600, 1024x768, 1280x720, 1280x1024,
1440x900
- AIDA erkennt bei DVI-Mode: Modell AS4637, Monitor-ID LLP1207
- VGA- / Component- / RGB-Anschluss mit MCP14 bzw. HPCN14-Stecker
- Bauteile
- U1: AZ1117H-1.8TRE1 (Mark: EH13A) - LDO 1,8V
- U3: ACT4060A - 2A Step-Down, 24V
- U6: 9435A - p-FET
- U7: CS4334KSZ - Stereo serial D/A-Converter
- U10: ATMLH332 16CM - I2C EEPROM? an U11/56+57
- U11: RTD2660H HDMI/VGA -> LVDS/RGB-Konverter
- U12: Pm25LD010CE - 1MBit SPI-Flash
- U22: M2303ADN - 3A Step-Down, 28V
- U27: -n.b.
- U29: NXP TDA7052A (Mark: DA7052A) - 1W BTL mono audio amp
- CN9: 2=GND, 3-DDC-SCL und 4-DDC-SDA über 30Ω an U11 mit 4k7 5V-Pull-Up
- CN10: Leitungspaar vorbei an CN12 zu
- CN13: -n.b.- USB Typ A über L5 an U27
- CN16: YOR DC004 (2x5,5mm DC-Buchse)
- CN17: -n.b.- USB Typ Mini-B über L6 an U27
Platine
Erstellt 21.08.2008, zuletzt geändert
28.08.2024 23:09:52,
Besuche. © Christian Enders
Home | AOL2MIME | Canon PowerShot | SpeedTouch 780 | Fritz!Box 7050 | Netgear WPN802 | Siemens C2-010-I | Teledat 311 LAN | SMC 7004AWBR | Motorola SBV4200E | D-Link DP-300 | D-Link DP-303 | Roline Printserver | LPR in Win98 | Medion MD 8800 | Medion MD9399 | Medion MD 96350 | EliteBook 8570p | Sony PCG-Z600TEK | Sony PCG-R600HMP | Sony PCG-F290 | Sony PCG-GRX416G | Sony VGN-FE21S | Sony VGN-FS315H | Sony VGN-FZ21Z | Sony PCG-GR214EP | PC-Mainboards | WD MyBook | Diverse PC-Hardware | Adobe Production Studio | Agfa ScanWise | Medion X16015 | Tevion FTA 2005 | Tevion MD 4033 | PROzap | Remote 433MHz | Orion TV 38100 | VersaColor II | CEL Videomaster | Promicron 2000/2100 | Trelock LS500 | DMX4ALL | Datenblätter | Alles mögliche...
Defekt:
die Festplatte läuft nicht an, es wird kein USB-Gerät erkannt, ein leises Ticken
ist im Netzteil hörbar.
ICs:
[Quelle]
besonders praktische Bauweise: verschwindet vollständig im PCMCIA-Slot
SQ610D-L
IP Surveillance Device SoC
Ethernet-Transceiver
Altima AC101LIQTG
Platinenfoto
Chips:
IC:
NXP PTN3361B HDMI/DVI level shifter
