In der Bedienungsanleitung von 1989 ist erwähnt, dass der Speicher im Promicron 2000 erweiterbar sei. Ich sehe allerdings keine Möglichkeit den Speicher aufzurüsten, ebensowenig wie der Simulationsmodus mit 64kB funktionieren soll, wenn am Simulatoranschluss nur 15 Adressleitungen nach außen geführt sind. Auch sind einige Remote-Befehle nicht implementiert (z.B. '_', '&','[',']'), sodass ich davon ausgehe ein relativ frühes Modell zu haben (Hardware Rev. 2.2, Ser.-Nr. 08825), dass diese Funktionen tatsächlich nicht besitzt. Weiterhin ist der Baudraten-Wahl-Jumper nicht an der beschriebenen Stelle neben den 74LS244 beim Netzteilstecker.

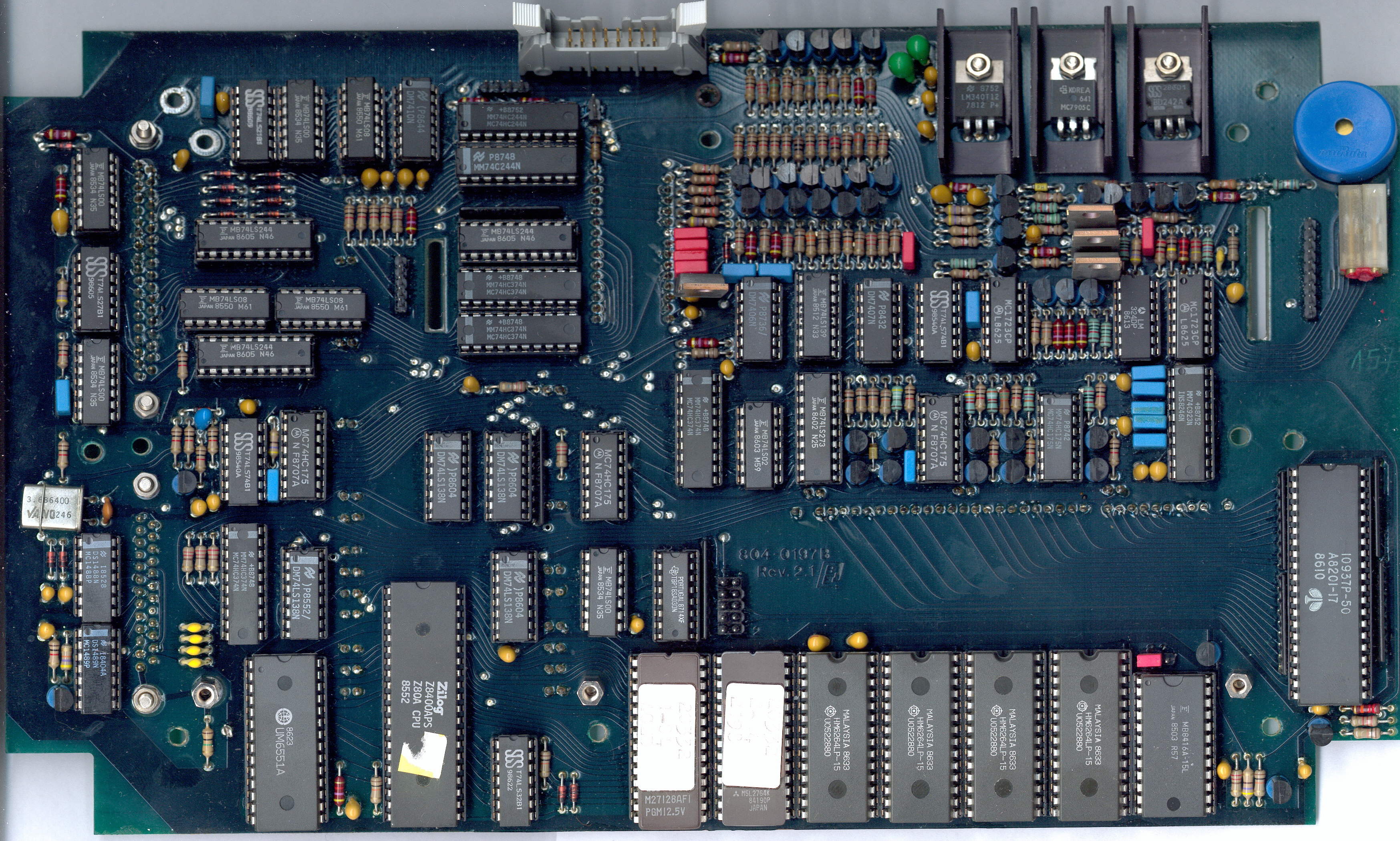

Die vier Programmier-RAMs sind mit A[12:0] verbunden, bestückt sind HM6264LP-15 (8kx8). Pin 26 (CS2 bzw. A13) ist mit 470 Ohm nach 5V gepullt und geht zum 10poligen Header.
Neben den RAMs ist ein TBP18S030, der mittels Lookup-Table aus A[15:11] die CS-Signale (Pin 20) für die zwei EPROMs, die vier Programmier-RAMs und den Arbeits-RAM erzeugt. Die vier CS-Signale der Programmier-RAMs und das Enable des TBP ist auch auf dem Header herausgeführt.
Die serielle Schnittstelle kommt mit den niedrigen Pegeln der meisten USB-RS232-Wandler nicht zurecht. Ein relativ alter USB-RS232-Adapter mit Ausgangsspannungen von 8,7V hat funktioniert, ein etwas neuerer von Digitus mit 6,3V funktionierte nicht.
| 0089 | 0098 Q 27256 |
0099 Q 27C256 |
009A | 009B | 00A8 A 27256 |
00A9 A 27C256 |
00B8 I 27256 |
00B9 N 27256 |
00C8 N 27C256 |
00C9 I 27C256 |
00CA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMD | Am27256P | Am27256D | Am27C256 | |||||||||
| Atmel | AT27C256 | |||||||||||
| Catalyst | CAT27256 | |||||||||||
| Fujitsu | MBM27256 | MBM27C256 | MBM27C256A | |||||||||
| General Instr. | 27256 | 27C256 | ||||||||||
| Hitachi | HN27256 | HN27C256(A/H) | ||||||||||
| Intel | P27256 | (D/P)27C256 | (D/P)87C256 | D87C257 | D27256 | |||||||
| Mitsubishi | M5L27256 | M5M27C256 | ||||||||||
| National | NMC27C256 | |||||||||||
| NEC | uPD27256A | uPD27256 | uPD27C256 | uPD27C256A | ||||||||
| OKI | MSM27256 | |||||||||||
| SEEQ | 27256 | 27C256 | ||||||||||
| Seiko | SPM27C256 | |||||||||||
| ST | M27256 | TS27C256 | ||||||||||
| Signetics | 27C256 | 87C256 | ||||||||||
| TI | TMS27(P)C256 | TMS27256 | ||||||||||
| Toshiba | TMM24256AP | TMM27256AD | TC54256AP TC57256AD TC57H256D |
TMM27256D | TC54256P TC57256D |
|||||||
| VLSI | VM27C256 | |||||||||||
| Waferscale | WS27C256F WS57C256F |
| 128kBit 16kx8 | 256kBit 32kx8 | 512kBit 64kx8 | 1MBit 128kx8 | EEPROM | |||||
| 2716 | 2732 | I 2764 | I 27128 | I 27256 | I 27512 | Q 27011 | TMS 2704 | I 2864 | 2758 |
| A 2716B | 2732A | I 2764A | I 27128A | N 27256 | A 27512 | Q 27C1000 | TMS 2708 | X 2864 | |
| 27C16 | TMS 2832A | A 2764A | A 27128A | A 27256 | Q 27512 | Q 27C1001 | TMS 2716 | 52B33 | |
| 27C16H | A 2732B | Q 2764A | Q 27128A | Q 27256 | I 27C512 | I 27C1000 | TMS 2516 | HN 58064 | |
| A 27C16B | 27C32 | I 27C64 | I 27C128 | I 27C256 | A 27C512 | I 27C1001 | 2532 | X 28256 | |
| 27C32A | A 27C64A | N 27C128 | A 27C256 | Q 27C512 | F 27C1000 | TMS 2532 | 8741A | ||
| 27C32H | Q 27C64 | A 27C128A | Q 27C256 | I 27513 | F 27C1001 | TMS 2532A | 8741AH | ||
| A 27C32B | I 87C64 | Q 27C128 | I 87C256 | Q 27513 | N 27C1000 | TMS 2564 | 8742 | ||
| Q 87C64 | Q 87C256 | I 27C513 | N 27C1001 | MCM 68732 | 8742A | ||||
| N 27C64 | Q 87C257 | I 27C515 | Q 27C1024 | MCM 68764 | 8748 | ||||
| N 27C256 | I 27C1024 | HN 48016 | 8748H | ||||||
| F 27C1024 | X 2804A | 8749H | |||||||
| N 27C1024 | I 2815 | 8751 | |||||||
| A 27C1024 | I 2816 | 8751H | |||||||
| I 2816A | 8751BH | ||||||||
| X 2816A | 8752BH | ||||||||
| I 2817 | A 9761H | ||||||||
| I 2817A | 8755A | ||||||||
| XL 46C16 | |||||||||
| XL 46C32 |
neben dem MB8416A ist ein Jumper, der Z80/A11 mit den RAMs/A11 verbindet:
