Toyota Starlet EP91

Wegfahrsperre

Sehr ähnlich der WFS im Paseo mit identischer Steckerbelegung und identischen Zulassungen:

Transponder Key Amplifier: 89783-16010 (12/1995 - 07/1996) bzw. 89783-16011 (08/1996 - 11/1997)
Transponder Key ECU: 89780-16010
Schlüssel: 89785-16020 bzw. 89786-16020
Coil: 89782-16010 (wie EP91)

Allgemein gibt es verschiedene Varianten im Aufbau der WFS, z.B.:

	Lesespule	Key Amplifier	Key ECU	Masterkey	Subkey
Starlet EP91 1996	2polig 89782-16010 (01/1996 - 11/1997) 89782-28020 (12/1997 - )	5polig (5V, GND, RXCK) 125kHz 89783-10010* (01/1996 - 11/1997) 89783-10020 (12/1997 - )	14polig (EFII, EFIO) 89780-10010 (01/1996 - 11/1997) 89780-10020 (12/1997 - )	89785-10020 Philips ID33	89786-10020
Paseo	2polig 89782-16010 (12/1995 - 11/1997) 89782-28020 (12/1997 - 01/1998) 89782-28020 (02/1998 - )	5polig (5V, GND, RXCK) 89783-16010 (12/1995 - 07/1996) 89783-16011 (08/1996 - 11/1997) 89783-28020 (12/1997 - 01/1998) 89783-28020 (02/1998 - )	14polig (EFII, EFIO) 89780-16010 (12/1995 - 11/1997) 89780-16030 (12/1997 - 01/1998) 89780-16030 (02/1998 - )	89785-16020 Philips ID33	89786-16020
Celica T20 VFL	89782-20020	89783-20020	89780-20050 (12/1995 - 11/1997) 89780-20080 (12/1997 - )	89785-20020 Philips ID33	89786-20020
Celica T23	5polig NI4TMIM-4 (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-52010*		im MSG integriert	89070-20090 (mit Funk-ZV)	89786-20050
MR2	2polig 89782-17010	89783-17010	89780-17010 (06/1996 - 11/1997) 89780-17020 (12/1997 - )	89785-17020 TI 4C	89786-17020
Carina E T19U 1996	2polig 89782-20010	5polig (5V, GND, CODE, RXCK, TXCT)	14polig (EFII, EFIO) 89780-20020	89785-05020 TI 4C	89786-05020
RAV4 XA1 1995	2polig 89782-42010	5polig (5V, GND, CODE, RXCK, TXCT) 89783-42010	14polig (EFII, EFIO) 89780-42010 (04/1995 - 07/1996) 89780-42030 (08/1996 - 08/1997) 89780-42040 (09/1997 - )	89785-12020 (04/1995 - 08/1997) 89785-26020 (09/1997 - ) TI 4C, Bart TOY43	89786-12020
Corolla EE101	2polig 89782-12010	5polig (5V, GND, CODE, RXCK, TXCT) 89783-12010	14polig (12Vbat, EFII, EFIO) 89780-12030	89785-12020 TI 4C, Bart TOY43	89786-12020
Corolla AE/EE/CE E11J	2polig 89782-44010	12polig (12Vbat, EFII, EFIO) 134,2kHz RI-3BTY 89780-12060* (04/1997 - 04/1999) 89780-12061 (05/1999 - 09/1999)		89785-26020 TI 4C, Bart TOY43	89786-26020
Avensis AT22x, CT220	10polig (12Vbat, EFII, EFIO) 89780-05020 (10/1997 - 12/1998)			89785-05020 (10/1997 - 12/1998) TI 4C Bart TOY47	89786-05020 (10/1997 - 12/1998)
Avensis ST220	10polig (12Vbat, EFII, EFIO) 89780-05010 (10/1997 - 12/1998)			89785-05020 (10/1997 - 12/1998) TI 4C Bart TOY47	89786-05020 (10/1997 - 12/1998)
Avensis AT22x, CDT220, CT220	10polig (12Vbat, EFII, EFIO) 89780-05021 (01/1999 - )			89785-02050 (01/1999 - 06/2000) TI 4C oder ID60? Bart TOY47	89786-02020 (01/1999 - )
Avensis ST220	10polig (12Vbat, EFII, EFIO) 89780-05011 (01/1999 - )			89785-02050 (01/1999 - 06/2000) TI 4C oder ID60? Bart TOY47	89786-02020 (01/1999 - )
Corolla AE/EE E11U	10polig (12Vbat, EFII, EFIO) 89780-02010 (09/1998 - 11/1999)			89785-02050 TI 4C oder Crypto??? (lt. CARPROG) ID60, Bart TOY47	89786-02020
Corolla WZE110 E11U	10polig (12Vbat, FCVC) -noch kein Foto gefunden- 89780-02020 (01/2000 - 07/2001)				89786-02020
Corolla WZE110 E11J	2polig 89782-44010	12polig (12Vbat, FCVC) 134,2kHz RI-9BTY 89780-12080 (01/2000 - 07/2001)		89785-26020 TI 4C, Bart TOY43	89786-26020
Corolla CDE110 (J)	2polig 89782-44010	12polig (12Vbat, EFII, EFIO) 134,2kHz RI-3BTY 89780-12110 (08/2000 - 09/2001)		89785-26020 TI 4C, Bart TOY43	89786-26020
Corolla ZZ E11J	2polig 89782-44010	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz RI-4BTY 89783-12020 (10/1999 - 09/2001)	im MSG integriert	89785-26020 TI 4C, Bart TOY43	89786-26020
Corolla ZZ E11U Avensis ZZT22x Avensis AZT220	10polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-02010*		im MSG integriert	89785-05020 89070-02020 (Funk-ZV bis 11/2000) 89070-0D020 (Funk-ZV ab 11/2000) 89071-0D010 (Transmitter) TI 4C, Bart TOY47	89786-05020
Corolla CDE120	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-02020*		14polig (12Vbat, EFII, EFIO) 89780-12160	89785-05020 89070-0D020 (mit FunkZV) 89071-0D010 (Transmitter) TI 4C, Bart TOY47	89786-05020
Corolla NDE120			14polig (12Vbat, EFII, EFIO) 89780-12140
Corolla E12U, E12T, E12J FL (Benziner)			im MSG integriert
Corolla E12J VFL (Benziner)	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-52010*		im MSG integriert
Yaris P1J (01/1999 - 04/2002)	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-52010*		im MSG integriert	89785-17020 89070-52081 (mit FunkZV) 89071-52021 (Transmitter) TI 4C Bart TOY41	89786-17020
Yaris P1J (04/2002 - 12/2002)	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-52010*		im MSG integriert	89785-26020 89070-47101 (FunkZV) 89071-52021 (Transmitter) TI 4C Bart TOY43	89786-60050
Yaris P1F	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-0D010 (01/2001 - )		im MSG integriert	89785-05020 89070-0D020 (- 02/2003) (FunkZV) 89070-0D060 (02/2003 - ) 89071-0D010 (- 02/2003) (Transmitter) 89071-0D020 (02/2003 - ) TI 4C, Bart TOY47	89786-05020
Yaris Verso P2	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-52020		im MSG integriert	89785-17020 (08/1999 - 11/2002) TI 4C, Bart TOY41	89786-17020 (08/1999 - 11/2002)
RAV4 A2	5polig (12V, GND, CODE, RXCK, TXCT) 134,2kHz 89783-52010*		im MSG integriert

*: habe 89783-10010, 89780-12060 (E11 VFL), 89783-02010 (E11U FL, ZZT22x), 89783-02020 (E12U), 89783-52010 (NLP10)

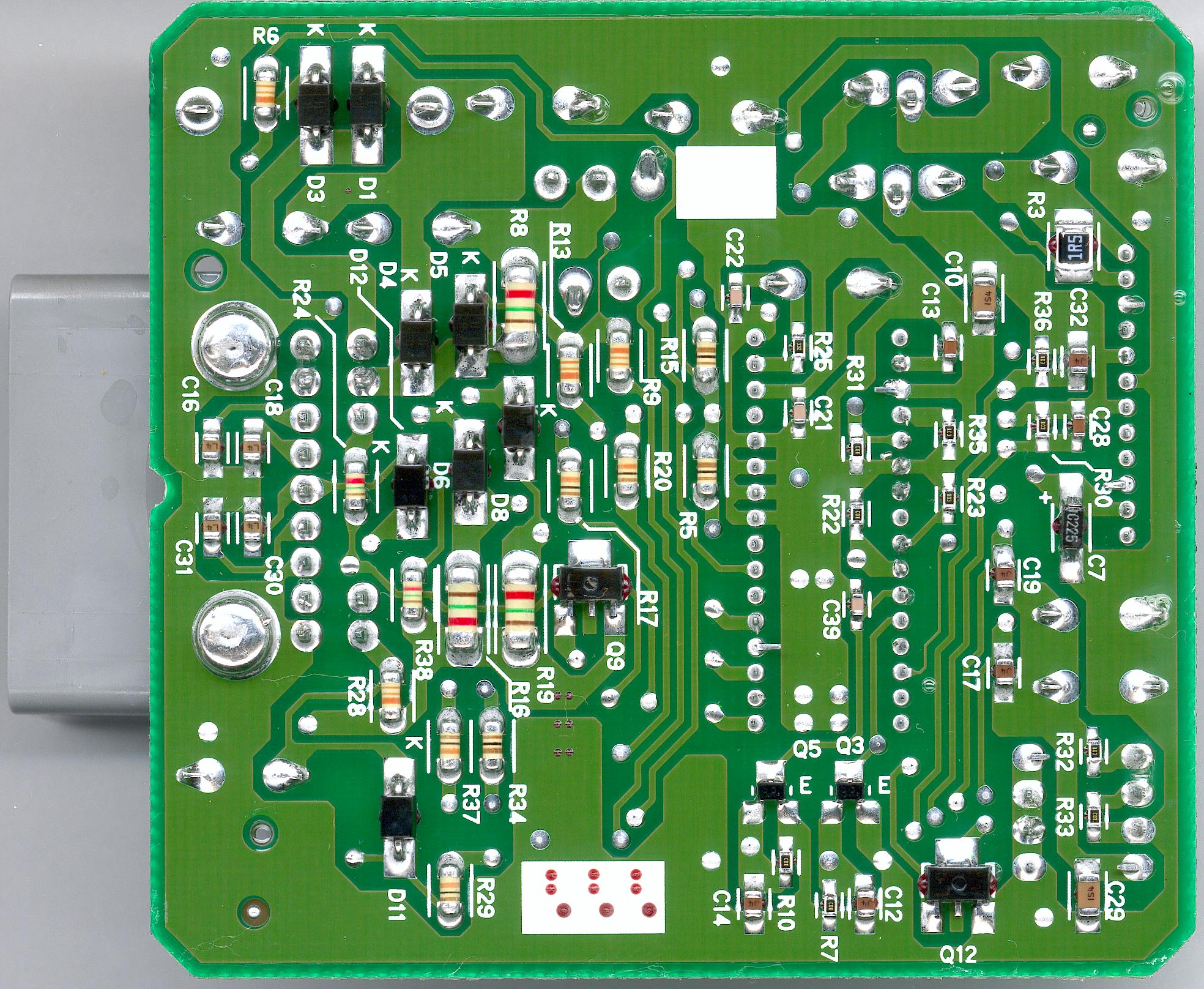

Transponder Key ECU 89780-10010 bzw. 89780-10020

IC1: F1187-28010
IC2: 24C04 (Codespeicher)
IC3: TA8006SN

Steckerbelegung:

1 +B (12V)	2 IGN	3 OP1					-	5 RXCK r-g
6 VC5 r-l (5V)	7 -	8 CTY (Tür)	9 KSW (Key)	10 EFII	11 EFIO	12 AGND br	13 -	14 GND

OP1 hat einen Ausgangswiderstand von 1,5kΩ (R24), es kann also direkt eine LED angeschlossen werden
RXCK hat einen PullUp-Widerstand von 33kΩ (R28) nach 12V
AGND liefert die Masse für den Transponder Key Amplifier und ist intern mit GND verbunden

Transponder Key Amplifier 89783-10010 und 89783-10020

IC1:
IC2: 7WU04F - 3fach Inverter
IC3: 74HC393A
IC4: 74AC244
IC5: TM02001-F
125kHz

89783-10010 hat ein Kunststoffgehäuse mit zwei Montagelöchern.
89783-10020 hat einen aufgesteckten Blechwinkel zur Montage.

Steckerbelegung:

1
VC5
r

2
GND
b

4
RXCK
w

Solange an VC5 5V anliegen wird der Transponder gelesen und über RXCK die Daten übertragen. RXCK ist Open-Collector.

Transponder

Vermutlich ein Philips PCF7930 (R/W) oder PCF7931 (WO) ID33 ( JMA TP01 ).

Werkstatthandbücher

Nummer	betrifft	Typ	Modelle

EWD148F	12/1991	EWD Supp	EP80, EP81, NP80
EWD207F	05/1994	EWD Supp	EP80, EP81, NP80
RM181E	1989	Body Repair Manual
RM281E	12/1991	Chassis & Body RM Supp	EP80, EP81, NP80

RM486E	01/1996	Chassis & Body RM	EP90, EP91
RM493M		4E-FE Engine	EP90, 91
EWD336F	12/1997		EP90, 91
EWD267M	01/1996		EP90, 91
NCF129M	01/1996	NCF	EP90, 91

Anm.: hab ich, hab ich teilweise, hätt ich gern
